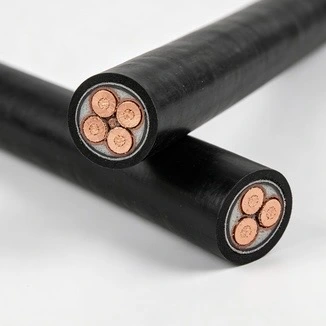

কপার XLPE FR ফায়ার রেজিস্ট্যান্ট লো-ভোল্টেজ পাওয়ার ক্যাবল লো-ভোল্টেজ সার্কিটের জন্য ডিজাইন করা হয়েছে যেখানে নির্দিষ্ট আগুনের পরিস্থিতিতে শিখা-স্প্রেড নিয়ন্ত্রণ এবং অবিরত পাওয়ার সাপ্লাই উভয়ই প্রয়োজন। এর নির্মাণ একটি তামার কন্ডাক্টর, XLPE নিরোধক, মাইকা ফায়ার-প্রতিরোধী টেপ, শিখা-প্রতিরোধী ফিলার এবং অগ্নি-জরুরী শক্তি বিতরণের জন্য একটি প্রতিরক্ষামূলক বাইরের আবরণ এবং সংজ্ঞায়িত ফায়ার-পারফরম্যান্স প্রয়োজনীয়তার সাথে অন্যান্য কম-ভোল্টেজ ইনস্টলেশনকে একত্রিত করে।
|
নামমাত্র বিভাগ (মিমি²) |
কন্ডাক্টর তারের ন্যূনতম সংখ্যা |
কন্ডাকটর বাইরের ব্যাস (মিমি) |
XLPE নিরোধকের নামমাত্র পুরুত্ব / মিমি |
নিরোধকের আনুমানিক বাইরের ব্যাস/মিমি |
সর্বাধিক পরিবাহী প্রতিরোধ 20 ℃ (Ω/কিমি) এ তামা |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (বি) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (বি) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |

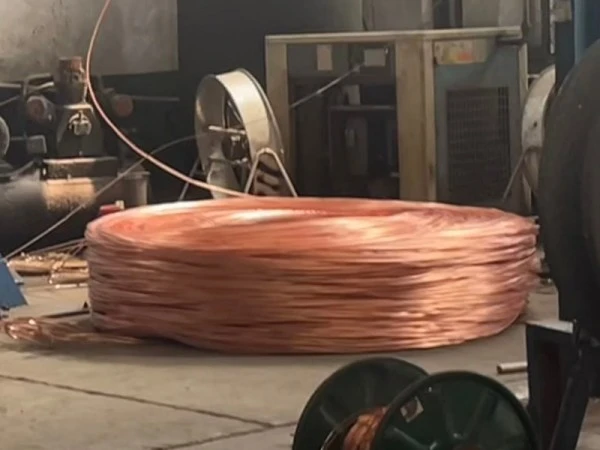

কন্ডাক্টরটি ইলেক্ট্রোলাইটিক কপার থেকে তৈরি এবং নির্দিষ্ট ক্রস-সেকশন অনুযায়ী একক-তারের এবং আটকে থাকা নির্মাণগুলিতে উপলব্ধ। উপরের টেবিলের কন্ডাকটর প্রতিরোধের মানগুলি বৈদ্যুতিক নির্বাচনের জন্য সরাসরি রেফারেন্স প্রদান করে। আটকে থাকা কন্ডাক্টরগুলি আরও বেশি নমনীয়তা প্রদান করতে পারে যেখানে তারের রুটে বাঁক, ট্রে বা নালী অন্তর্ভুক্ত থাকে।

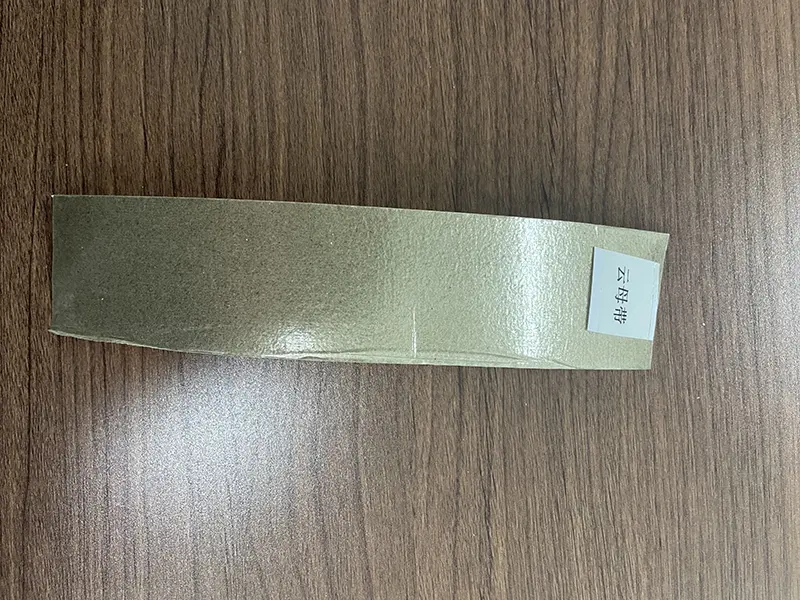

প্রাথমিক অগ্নি-প্রতিরোধী বাধা হিসাবে কন্ডাক্টর সমাবেশের চারপাশে ডাবল-লেয়ার মাইকা টেপ প্রয়োগ করা হয়। একটি নির্দিষ্ট অগ্নি পরীক্ষার অধীনে, মাইকা স্তরটি কন্ডাকটর এবং নিরোধক সিস্টেমকে সরাসরি তাপের এক্সপোজার থেকে রক্ষা করতে সাহায্য করে এবং প্রয়োজনীয় পরীক্ষার সময়কালের জন্য সার্কিট অখণ্ডতা সমর্থন করে। অগ্নি-প্রতিরোধ কর্মক্ষমতা শুধুমাত্র তাপমাত্রা দ্বারা প্রযোজ্য পণ্য মান এবং পরীক্ষার রিপোর্ট অনুযায়ী মূল্যায়ন করা উচিত।
XLPE কন্ডাক্টরের চারপাশে প্রধান বৈদ্যুতিক নিরোধক প্রদান করে। এর সাধারণভাবে নির্দিষ্ট করা অবিচ্ছিন্ন অপারেটিং তাপমাত্রা হল 90 ℃, প্রযোজ্য তারের নকশা এবং মান সাপেক্ষে। প্রচলিত PVC নিরোধকের সাথে তুলনা করে, XLPE এর উচ্চ তাপীয় ক্ষমতা এবং বার্ধক্য এবং অনেক রাসায়নিক পরিবেশের ভাল প্রতিরোধ ক্ষমতা রয়েছে, যা এটিকে উন্নত অপারেটিং তাপমাত্রায় উন্মুক্ত পাওয়ার সার্কিটগুলির জন্য উপযুক্ত করে তোলে।
শিখা-প্রতিরোধী ফিলারটি তারের উপাদানগুলির মধ্যে অভ্যন্তরীণ স্থান দখল করতে এবং তারের জ্যামিতি বজায় রাখতে ব্যবহৃত হয়। যখন তারের আগুনের সংস্পর্শে আসে তখন অভ্যন্তরীণ ফাঁক দিয়ে শিখা প্রচারকে সীমিত করাও এর ভূমিকা।
বাইরের আবরণ যান্ত্রিক সুরক্ষা প্রদান করে এবং শিখা-প্রসারণ নিয়ন্ত্রণে অবদান রাখে। বহিরঙ্গন বা পরিখা স্থাপনের জন্য, UV এক্সপোজার, আর্দ্রতা এবং মাটির অবস্থার প্রকৃত প্রতিরোধের নির্দিষ্ট আবরণ উপাদান এবং প্রকল্পের প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত।
প্রযোজ্য উত্পাদন এবং পরীক্ষার প্রয়োজনীয়তা তারের নির্মাণ, রেট ভোল্টেজ, ফায়ার-পারফরম্যান্স শ্রেণীবিভাগ এবং গন্তব্য বাজারের উপর নির্ভর করে। রপ্তানি প্রকল্পগুলির জন্য, প্রয়োজনীয় GB, IEC বা গন্তব্য-দেশের প্রয়োজনীয়তাগুলি উত্পাদনের আগে নিশ্চিত করা উচিত যাতে তারের কনফিগারেশন এবং ডকুমেন্টেশন প্রকল্পের স্পেসিফিকেশনের সাথে মেলে।

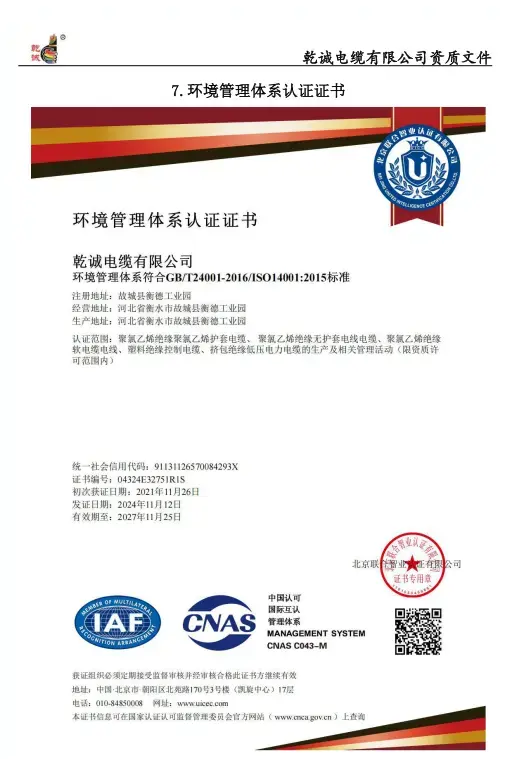

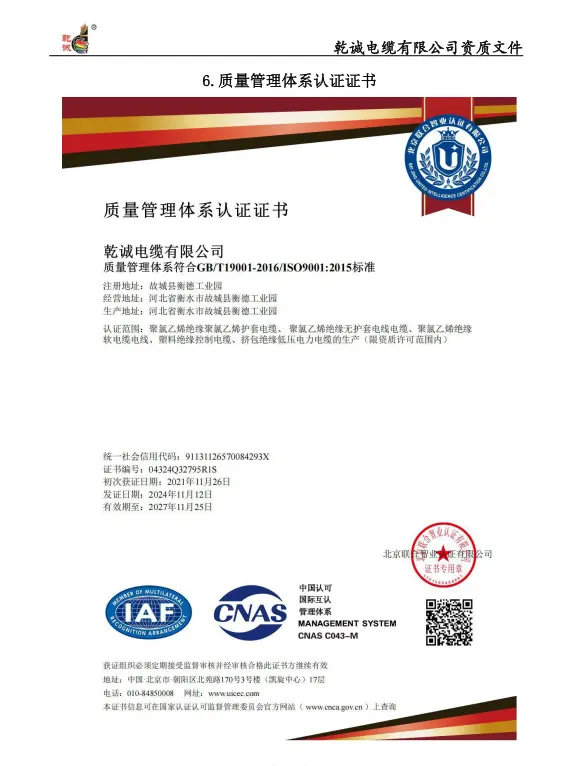

উপলব্ধ মানের ডকুমেন্টেশনের মধ্যে ISO 9001 কোয়ালিটি ম্যানেজমেন্ট, ISO 14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট এবং ISO 45001 অকুপেশনাল হেলথ অ্যান্ড সেফটি সার্টিফিকেশন, প্রযোজ্য উৎপাদন যোগ্যতা এবং পণ্য পরীক্ষার ডকুমেন্টেশন অন্তর্ভুক্ত থাকতে পারে।
ফায়ার-পারফরম্যান্সের প্রয়োজনীয়তার জন্য, নির্দিষ্ট পণ্য নির্মাণের ক্ষেত্রে প্রযোজ্য ক্ষেত্রে প্রাসঙ্গিক অগ্নি-অখণ্ডতা এবং শিখা-প্রতিরোধী পরীক্ষার প্রতিবেদন সরবরাহ করা যেতে পারে। ব্যাচ-সম্পর্কিত উত্পাদন এবং পরিদর্শন রেকর্ডগুলিও অর্ডার এবং মান-নিয়ন্ত্রণের প্রয়োজনীয়তা অনুসারে ট্রেসেবিলিটির জন্য বজায় রাখা যেতে পারে।
কপার XLPE FR ফায়ার রেজিস্ট্যান্ট লো ভোল্টেজ পাওয়ার ক্যাবল বিভিন্ন ফায়ার-সম্পর্কিত কাজের জন্য আলাদা নির্মাণ স্তর ব্যবহার করে। শিখা-প্রতিরোধী উপাদানগুলি শিখা প্রচারকে সীমিত করার উদ্দেশ্যে তৈরি করা হয়েছে, যখন মাইকা অগ্নি-প্রতিরোধী স্তরটি নির্দিষ্ট অগ্নি পরীক্ষার সময় অব্যাহত সার্কিট অপারেশনকে সমর্থন করে। এগুলি বিভিন্ন কর্মক্ষমতা প্রয়োজনীয়তা এবং সংশ্লিষ্ট পরীক্ষা পদ্ধতি এবং প্রতিবেদনের মাধ্যমে যাচাই করা উচিত।
XLPE নিরোধক প্রযোজ্য স্পেসিফিকেশনের অধীনে 90 ℃ পর্যন্ত একটানা কন্ডাক্টর অপারেটিং তাপমাত্রার জন্য ডিজাইন করা হয়েছে। প্রকৃত অনুমোদিত বর্তমান কন্ডাকটর আকার, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, গ্রুপিং এবং অন্যান্য সংশোধন কারণের উপর নির্ভর করে। তারের নির্বাচন তাই শুধুমাত্র নিরোধক তাপমাত্রার পরিবর্তে সম্পূর্ণ ইনস্টলেশন অবস্থার উপর ভিত্তি করে হওয়া উচিত।
কপার কন্ডাক্টর কম-ভোল্টেজ পাওয়ার ট্রান্সমিশনের জন্য বৈদ্যুতিক পথ প্রদান করে। ভোল্টেজ ড্রপ, কন্ডাকটর হিটিং এবং সার্কিট ডিজাইন পরীক্ষা করার সময় প্রযুক্তিগত টেবিলে তালিকাভুক্ত সর্বাধিক প্রতিরোধের মানগুলি ব্যবহার করা যেতে পারে। সমাপ্ত-তারের পরিদর্শন প্রযোজ্য উত্পাদন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কন্ডাক্টর প্রতিরোধ, নিরোধক এবং প্রতিরোধ-ভোল্টেজ পরীক্ষা অন্তর্ভুক্ত করতে পারে।
কন্ডাক্টরের মাত্রা, নিরোধক বেধ এবং সমাপ্ত-তারের বৈশিষ্ট্যগুলি উত্পাদনের সময় পরীক্ষা করা যেতে পারে। পরিদর্শন রেকর্ড এবং পণ্য ডকুমেন্টেশন প্রাসঙ্গিক উত্পাদন ব্যাচ বা তারের রিলের সাথে যুক্ত করা যেতে পারে যেখানে ট্রেসেবিলিটি প্রয়োজন। এটি আগত পরিদর্শন, প্রকল্প গ্রহণ এবং পরবর্তী রক্ষণাবেক্ষণের জন্য একটি ব্যবহারিক ভিত্তি প্রদান করে।
নকশা বর্তমান, অনুমোদিত ভোল্টেজ ড্রপ, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা এবং তারের গ্রুপিং অনুযায়ী কন্ডাকটর ক্রস-সেকশন নির্বাচন করুন। প্রযুক্তিগত সারণীর মানগুলি কন্ডাক্টরের মাত্রা এবং প্রতিরোধের বর্ণনা করে, তবে সেগুলিকে একটি স্বতন্ত্র পরিচ্ছন্নতা টেবিল হিসাবে বিবেচনা করা উচিত নয়।
অর্ডার করার আগে, প্রজেক্টের জন্য শিখা-প্রতিরোধী কর্মক্ষমতা, একটি নির্দিষ্ট সময়ের জন্য অগ্নি-প্রতিরোধ, বা উভয়ই প্রয়োজন কিনা তা নিশ্চিত করুন। যেখানে একটি ফায়ার-ইনটিগ্রিটি রেটিং প্রয়োজন সেখানে প্রয়োজনীয় পরীক্ষার তাপমাত্রা, সময়কাল, সার্কিটের অবস্থা এবং প্রযোজ্য মান তারের পরীক্ষার ডকুমেন্টেশনের সাথে মিলে যাওয়া উচিত।
প্রস্তুতকারকের নির্দিষ্ট ন্যূনতম ইনস্টলেশন তাপমাত্রার নীচে নির্মাণের জন্য, পণ্যের স্পেসিফিকেশন অনুযায়ী উপযুক্ত হ্যান্ডলিং এবং প্রিহিটিং পদ্ধতি অনুসরণ করা উচিত। এই XLPE-অন্তরক নির্মাণের জন্য সর্বাধিক অবিচ্ছিন্ন কন্ডাক্টর অপারেটিং তাপমাত্রা সাধারণত 90 ℃ হিসাবে নির্দিষ্ট করা হয়। তাপ উত্স, তারের গ্রুপিং এবং পরিবেষ্টিত অবস্থাও ইনস্টলেশনের সময় বিবেচনা করা উচিত।
নির্দিষ্ট ন্যূনতম নমন ব্যাসার্ধ অতিক্রম না করে তারের ইনস্টল করা উচিত। এই পণ্যের জন্য প্রদত্ত মানগুলির জন্য, একটি রেফারেন্স ন্যূনতম নমন ব্যাসার্ধ হল একক-কোর তারের জন্য ≥10 × তারের বাইরের ব্যাস এবং মাল্টি-কোর তারের জন্য ≥15 × তারের বাইরের ব্যাস। প্রকৃত ইনস্টলেশন প্রয়োজনীয়তা প্রযোজ্য পণ্য স্পেসিফিকেশন অনুসরণ করা উচিত.
1. অভ্যন্তরীণ অগ্নি-জরুরী সার্কিট:ফায়ার-প্রটেকশন পাওয়ার ডিস্ট্রিবিউশন, ইকুইপমেন্ট পাওয়ার সার্কিট এবং কেবল-ট্রে ইন্সটলেশনের মতো অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে নির্দিষ্ট অগ্নি অবস্থার অধীনে বিদ্যুৎ সরবরাহ অব্যাহত রাখা প্রয়োজন।
2. বাণিজ্যিক এবং পাবলিক ভবন:তারের ট্রে, শ্যাফ্ট এবং অন্যান্য কম-ভোল্টেজ বিতরণ রুট বিবেচনা করা যেতে পারে যখন নির্বাচিত তারটি প্রকল্পের অগ্নি-পারফরম্যান্স এবং বৈদ্যুতিক প্রয়োজনীয়তা পূরণ করে।
3. আউটডোর এবং ক্যাবল-ট্রেঞ্চ ইনস্টলেশন:যেখানে আবরণ নির্মাণ প্রত্যাশিত UV, আর্দ্রতা এবং যান্ত্রিক অবস্থার জন্য উপযুক্ত সেখানে ইনস্টলেশন বিবেচনা করা যেতে পারে।
4. সরাসরি দাফন:প্রত্যক্ষ দাফন শুধুমাত্র তখনই ব্যবহার করা উচিত যখন তারের নির্মাণ এবং খাপটি ইনস্টলেশন সাইটে মাটি, আর্দ্রতা, যান্ত্রিক এবং রাসায়নিক অবস্থার জন্য নির্দিষ্ট করা হয়।
অগ্নি-জরুরী সার্কিটে মধ্যবর্তী জয়েন্টগুলিকে ন্যূনতম করা উচিত। যেখানে একটি জয়েন্ট বা শাখা সংযোগ প্রয়োজন, জয়েন্টিং সিস্টেমটি তারের বৈদ্যুতিক রেটিং এবং প্রয়োজনীয় অগ্নি কর্মক্ষমতার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। শুধুমাত্র তারের উপর নির্ভর না করে অগ্নি-প্রতিরোধী জয়েন্টিং বা সমাপ্তির উপাদানগুলিকে একটি সম্পূর্ণ সিস্টেম হিসাবে নির্বাচন করা উচিত।
পরিদর্শন এবং ভবিষ্যতের রক্ষণাবেক্ষণকে সমর্থন করার জন্য তারের সনাক্তকরণ উভয় প্রান্তে এবং উপযুক্ত রুট পয়েন্টে বজায় রাখা উচিত। টানা এবং পাড়ার সময়, অত্যধিক প্রসার্য বল, তীক্ষ্ণ প্রান্ত এবং অনিয়ন্ত্রিত বাঁক এড়িয়ে চলুন যা অন্তরণ বা আগুন-প্রতিরোধী স্তরগুলিকে ক্ষতিগ্রস্ত করতে পারে।
কেবলটি তার অগ্নি-প্রতিরোধী এবং শিখা-প্রতিরোধী স্তরগুলিকে কারখানা-তৈরি কাঠামোতে সংহত করে, তারের বডি বরাবর পৃথক অগ্নি-সুরক্ষা চিকিত্সার প্রয়োজনীয়তা হ্রাস করে। যাইহোক, ফায়ার-রেটেড স্ট্রাকচারের মাধ্যমে সমাপ্তি, জয়েন্ট, সমর্থন এবং অনুপ্রবেশের জন্য এখনও সম্পূর্ণ ইনস্টলেশনের প্রয়োজনীয় বৈদ্যুতিক এবং ফায়ার-পারফরম্যান্স বৈশিষ্ট্যগুলি বজায় রাখার জন্য সামঞ্জস্যপূর্ণ ইনস্টলেশন সিস্টেমের প্রয়োজন।
উত্তর: শিখা-প্রতিরোধী কর্মক্ষমতা ইগনিশনের পরে শিখা প্রচারকে সীমিত করে, যখন অগ্নি-প্রতিরোধী কর্মক্ষমতা সংজ্ঞায়িত আগুনের অবস্থার অধীনে নির্দিষ্ট সার্কিট অখণ্ডতা বজায় রাখার উদ্বেগ। প্রকল্পের উপর নির্ভর করে একটি বা উভয় প্রয়োজনীয়তা পূরণ করার জন্য একটি তারের প্রয়োজন হতে পারে।
উত্তর: XLPE এই ধরনের নির্মাণের জন্য 90 ℃ একটি সাধারণ ক্রমাগত অপারেটিং তাপমাত্রা সহ বৈদ্যুতিক নিরোধক প্রদান করে। এর তাপীয় ক্ষমতা এবং বার্ধক্যজনিত প্রতিরোধ এটিকে কম-ভোল্টেজ পাওয়ার সার্কিটের জন্য উপযুক্ত করে তোলে যেখানে অপারেটিং তাপমাত্রা এবং পরিষেবার শর্ত বিবেচনা করা প্রয়োজন।
উত্তর: লোড কারেন্ট, কন্ডাক্টর ক্রস-সেকশন, অনুমোদনযোগ্য ভোল্টেজ ড্রপ, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, তারের গ্রুপিং, রুটের দৈর্ঘ্য এবং প্রয়োজনীয় ফায়ার-পারফরমেন্স লেভেল নিশ্চিত করুন। এই কারণগুলি নির্ধারণ করে যে একটি নির্দিষ্ট আকার এবং নির্মাণ প্রকল্পের জন্য উপযুক্ত কিনা।
একটি: প্রাসঙ্গিক পণ্যের স্পেসিফিকেশন, পরিদর্শন রেকর্ড এবং প্রযোজ্য পরীক্ষার রিপোর্ট তারের নির্মাণ এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে। রপ্তানি প্রকল্পের জন্য, প্রয়োজনীয় মান এবং গন্তব্য-বাজার ডকুমেন্টেশন উৎপাদনের আগে নিশ্চিত করা উচিত।
উত্তর: ইনস্টলেশন তাপমাত্রা, নমন ব্যাসার্ধ, টান টান, তাপ উত্স, তারের গ্রুপিং এবং যান্ত্রিক সুরক্ষার দিকে মনোযোগ দিন। জয়েন্ট এবং সমাপ্তিতে প্রয়োজনীয় বৈদ্যুতিক এবং ফায়ার-পারফরমেন্স স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ উপাদান ব্যবহার করা উচিত।
উত্তর: খাপ এবং সম্পূর্ণ তারের নির্মাণ প্রকৃত UV, আর্দ্রতা, মাটি, যান্ত্রিক এবং রাসায়নিক অবস্থার জন্য উপযুক্ত হলে এটি এই অ্যাপ্লিকেশনগুলির জন্য বিবেচনা করা যেতে পারে। শুধুমাত্র তারের ফায়ার রেটিং থেকে সরাসরি দাফন করা উচিত নয়।
