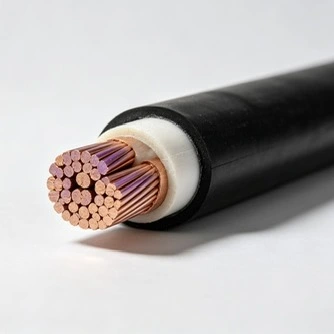

মাঝারি ভোল্টেজ পাওয়ার কেবলগুলি ইউটিলিটি গ্রিড, শিল্প সুবিধা এবং পুনর্নবীকরণযোগ্য শক্তি ইনস্টলেশন সহ মাঝারি-ভোল্টেজ নেটওয়ার্কগুলিতে পাওয়ার ট্রান্সমিশন এবং বিতরণের জন্য ব্যবহৃত হয়। Qiancheng এক্সএলপিই ইনসুলেটেড ক্যাবল সরবরাহ করে6/10kVএবং12/20kVতামা বা অ্যালুমিনিয়াম কন্ডাক্টর এবং বিভিন্ন কোর এবং আর্মার কনফিগারেশন সহ রেটিং।
একটি সাধারণ মাঝারি-ভোল্টেজ তারের মধ্যে একটি কন্ডাক্টর, কন্ডাকটর স্ক্রীন, XLPE ইনসুলেশন এবং ইনসুলেশন স্ক্রীন থাকে। সেমিকন্ডাক্টর স্ক্রিনগুলি নিরোধকের চারপাশে বৈদ্যুতিক ক্ষেত্র নিয়ন্ত্রণ করতে সাহায্য করে, যখন XLPE স্তরটি প্রধান বৈদ্যুতিক নিরোধক প্রদান করে। যেখানে অতিরিক্ত যান্ত্রিক সুরক্ষা প্রয়োজন সেখানে ইস্পাত টেপ বা ইস্পাত তারের বর্ম যোগ করা যেতে পারে।
তামা এবং অ্যালুমিনিয়াম কন্ডাক্টর বিভিন্ন বৈদ্যুতিক এবং ইনস্টলেশন প্রয়োজনীয়তার জন্য উপলব্ধ। কপার উচ্চতর বৈদ্যুতিক পরিবাহিতা প্রদান করে, যখন অ্যালুমিনিয়াম কম পরিবাহী ওজন প্রদান করে এবং যেখানে তারের ওজন এবং উপাদান খরচ গুরুত্বপূর্ণ বিবেচনা করা হয় সেখানে উপযুক্ত হতে পারে।
| পণ্যের নাম | স্পেসিফিকেশন উপলব্ধ | ভোল্টেজ রেটিং | কনফিগারেশন |
|---|---|---|---|
| মাঝারি ভোল্টেজ পাওয়ার তার | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800mm² | 6/10kV, 12/20kV | একক-কোর, 3-কোর, ইস্পাত টেপ সাঁজোয়া, ইস্পাত তারের সাঁজোয়া, নন-আর্মার্ড, তামা / অ্যালুমিনিয়াম কন্ডাক্টর |
কন্ডাকটরটি স্ট্র্যান্ডেড কপার বা অ্যালুমিনিয়াম থেকে তৈরি এবং একটি কন্ডাক্টর স্ক্রিন, এক্সএলপিই ইনসুলেশন এবং একটি ইনসুলেশন স্ক্রিন দ্বারা আবৃত থাকে। এই স্ক্রীন করা নির্মাণ ইনসুলেশনের চারপাশে বৈদ্যুতিক ক্ষেত্র নিয়ন্ত্রণ করতে সাহায্য করে এবং মাঝারি-ভোল্টেজ অপারেশনের জন্য প্রয়োজনীয় বৈদ্যুতিক নিরোধক প্রদান করে।
প্রযোজ্য XLPE তারের ডিজাইনের জন্য, নির্দিষ্ট শর্ট-সার্কিট সময়কালের জন্য অনুমোদিত শর্ট-সার্কিট কন্ডাক্টর তাপমাত্রা 250°C পর্যন্ত স্বাভাবিক অপারেটিং অবস্থার অধীনে কন্ডাক্টর অপারেটিং তাপমাত্রা 90°C পর্যন্ত পৌঁছাতে পারে।
তারের সঙ্গে বা বর্ম ছাড়া সরবরাহ করা যেতে পারে. ইস্পাত টেপ এবং ইস্পাত তার বিভিন্ন স্তরের যান্ত্রিক সুরক্ষা প্রদান করে এবং তারের নকশা এবং ইনস্টলেশনের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত হয়।
মাঝারি-ভোল্টেজ তারগুলি মাঝারি-ভোল্টেজ সিস্টেমের মধ্যে সাবস্টেশন, বিতরণ সরঞ্জাম এবং বৈদ্যুতিক লোড সংযোগ করতে ব্যবহৃত হয়। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
তারের নির্মাণ ইনস্টলেশন সাইটে যান্ত্রিক এবং পরিবেশগত অবস্থার সাথে মিলিত হওয়া উচিত। অ-আর্মার্ড তারগুলি ব্যবহার করা যেতে পারে যেখানে ইনস্টলেশন সিস্টেম যথেষ্ট যান্ত্রিক সুরক্ষা প্রদান করে, যেমন উপযুক্ত তারের ট্রে বা নালী। সাঁজোয়া নির্মাণ ব্যবহার করা হয় যেখানে তারের বেশি যান্ত্রিক চাপের সংস্পর্শে আসে বা অতিরিক্ত সুরক্ষার প্রয়োজন হয়।
ভূগর্ভস্থ, সরাসরি সমাহিত, টানেল এবং ট্রে ইনস্টলেশনের জন্য, তারের নির্বাচনের ক্ষেত্রে নমন ব্যাসার্ধ, তারের ব্যবধান, পরিবেষ্টিত তাপমাত্রা, তাপীয় অবস্থা এবং যান্ত্রিক লোড বিবেচনা করা উচিত। প্রয়োজনীয় বর্মের প্রকার ইনস্টলেশন পদ্ধতি এবং উপলব্ধ বহিরাগত সুরক্ষা স্তরের উপর নির্ভর করে।
প্রযোজ্য মান তারের নকশা, ভোল্টেজ রেটিং, গন্তব্য বাজার এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে। মাঝারি-ভোল্টেজ তারের পরিসরের জন্য প্রাসঙ্গিক মানগুলির মধ্যে রয়েছে:
| পণ্য | প্রযোজ্য মান |
|---|---|
| মাঝারি ভোল্টেজ পাওয়ার তারগুলি | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
যেখানে একটি প্রকল্পের জন্য একটি নির্দিষ্ট জাতীয় বা আন্তর্জাতিক মান প্রয়োজন, সেখানে তারের নির্মাণ এবং সংশ্লিষ্ট পরীক্ষার প্রয়োজনীয়তাগুলি উত্পাদনের আগে নিশ্চিত করা উচিত।
সমাপ্ত মাঝারি-ভোল্টেজ তারগুলি প্রযোজ্য পণ্যের প্রয়োজনীয়তা অনুযায়ী মাত্রিক এবং বৈদ্যুতিক পরীক্ষাগুলির মধ্য দিয়ে যায়। Qiancheng চালানের আগে প্রযোজ্য পণ্যগুলির জন্য মাত্রিক পরিদর্শন, আংশিক স্রাব পরীক্ষা এবং পাওয়ার-ফ্রিকোয়েন্সি সহ্য করে ভোল্টেজ পরীক্ষা করে।
আংশিক স্রাব পরীক্ষা স্থানীয় বৈদ্যুতিক স্রাবের জন্য নিরোধক সিস্টেম পরীক্ষা করতে ব্যবহৃত হয়, যখন পাওয়ার-ফ্রিকোয়েন্সি প্রতিরোধ পরীক্ষা নির্দিষ্ট পরীক্ষার ভোল্টেজের অধীনে নিরোধক যাচাই করে। পরীক্ষার পদ্ধতি এবং গ্রহণযোগ্যতার প্রয়োজনীয়তাগুলি প্রযোজ্য তারের মান এবং পণ্যের স্পেসিফিকেশনের উপর নির্ভর করে।
প্রজেক্ট বা বাজারের প্রয়োজনীয়তা অনুযায়ী প্রযোজ্য পণ্যের জন্য যোগ্য পরীক্ষা প্রতিষ্ঠানের কাছ থেকে সিই সার্টিফিকেশন এবং প্রাসঙ্গিক পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে।
কেবলের নির্বাচন বৈদ্যুতিক সিস্টেম এবং ইনস্টলেশনের অবস্থার উপর ভিত্তি করে হওয়া উচিত ভোল্টেজের রেটিং ছাড়া। প্রধান কারণগুলির মধ্যে রয়েছে রেট করা ভোল্টেজ, কন্ডাক্টর উপাদান, কন্ডাকটর ক্রস-সেকশন, মূল কনফিগারেশন, লোড কারেন্ট, শর্ট-সার্কিট প্রয়োজনীয়তা, ইনস্টলেশন পদ্ধতি এবং পরিবেশগত অবস্থা।
বৈদ্যুতিক প্রয়োজনীয়তা, তারের ওজন এবং প্রকল্পের খরচ অনুযায়ী তামা বা অ্যালুমিনিয়াম নির্বাচন করা উচিত। কন্ডাক্টর ক্রস-সেকশনটি বর্তমান-বহন ক্ষমতা, অনুমোদিত ভোল্টেজ ড্রপ এবং ইনস্টলেশন শর্তগুলির বিরুদ্ধে পরীক্ষা করা উচিত। ভূগর্ভস্থ বা সরাসরি সমাহিত অ্যাপ্লিকেশনের জন্য, তাপীয় অবস্থা এবং যান্ত্রিক সুরক্ষাও বিবেচনা করা প্রয়োজন।
সাঁজোয়া বা নন-আর্মার্ড নির্মাণ ইনস্টলেশন সাইটে প্রয়োজনীয় যান্ত্রিক সুরক্ষার স্তর অনুযায়ী নির্বাচন করা উচিত। উত্পাদনের আগে চূড়ান্ত স্পেসিফিকেশনটি প্রযোজ্য জাতীয় বা আন্তর্জাতিক মানের বিরুদ্ধেও পরীক্ষা করা উচিত।
XLPE উত্তাপযুক্ত মাঝারি-ভোল্টেজ তারগুলি তাদের নির্দিষ্ট বৈদ্যুতিক এবং পরিবেশগত সীমার মধ্যে সঠিকভাবে নির্বাচন করা, ইনস্টল করা এবং পরিচালিত হলে দীর্ঘমেয়াদী পরিষেবা প্রদান করতে পারে। উপযুক্ত বিছানো অবস্থা এবং অনুমোদিত অপারেটিং লোডের অধীনে, আনুমানিক 40-50 বছরের একটি পরিষেবা জীবন অর্জনযোগ্য হতে পারে। প্রকৃত সেবা জীবন অপারেটিং তাপমাত্রা, লোড প্রোফাইল, ইনস্টলেশন পরিবেশ, আর্দ্রতা, যান্ত্রিক চাপ এবং ইনস্টলেশন মানের উপর নির্ভর করে।
কিয়ানচেংপ্রযোজ্য পণ্য এবং ইনস্টলেশন অবস্থার অধীনে স্বাভাবিক ব্যবহারের জন্য 15 বছরের মানের গ্যারান্টি প্রদান করে।
