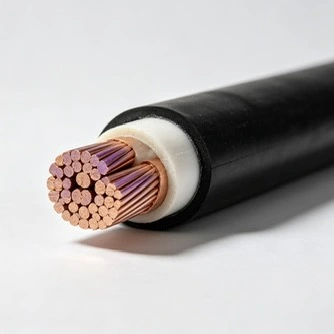

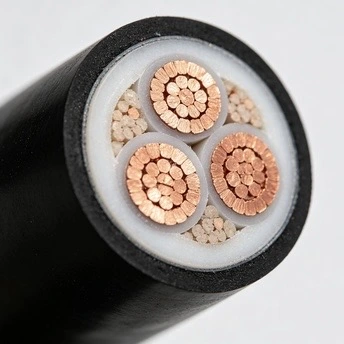

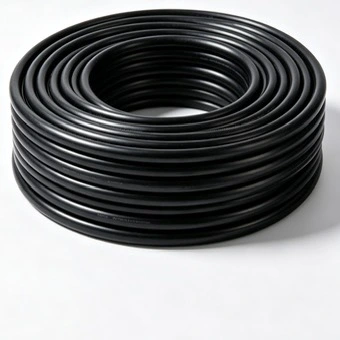

Qiancheng কপার XLPE LSZH কম ভোল্টেজ পাওয়ার কেবলটি ভবন এবং অবকাঠামোতে কম-ভোল্টেজ পাওয়ার বিতরণের জন্য ডিজাইন করা হয়েছে যেখানে ধোঁয়া হ্রাস এবং হ্যালোজেন-মুক্ত তারের নির্মাণ নির্দিষ্ট করা হয়েছে। এটি মেট্রো সুবিধা, হাসপাতাল, অফিস বিল্ডিং, ইউটিলিটি টানেল এবং অন্যান্য আবদ্ধ এলাকায় ব্যবহার করা যেতে পারে, প্রয়োজনীয় লোড, ইনস্টলেশন পদ্ধতি এবং প্রকল্পের নির্দিষ্টকরণ অনুযায়ী কন্ডাকটর আকার নির্বাচন করা হয়।
|
নামমাত্র কন্ডাক্টর ক্রস-সেকশন (মিমি²) |
কন্ডাক্টর তারের ন্যূনতম সংখ্যা |
কন্ডাক্টর বাইরের ব্যাস (মিমি) |
নামমাত্র XLPE নিরোধক বেধ (মিমি) |
আনুমানিক অন্তরণ বাইরের ব্যাস (মিমি) |
সর্বোচ্চ 20℃ কপারে কন্ডাক্টর রেজিস্ট্যান্স (Ω/কিমি) |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (বি) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (বি) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
কপার XLPE LSZH লো ভোল্টেজ পাওয়ার ক্যাবল কন্ডাক্টর এবং আশেপাশের তারের উপাদানগুলির মধ্যে বৈদ্যুতিক বিচ্ছেদের জন্য XLPE নিরোধক ব্যবহার করে। XLPE প্রচলিত PVC নিরোধকের তুলনায় উচ্চতর স্বাভাবিক অপারেটিং তাপমাত্রা প্রদান করে এবং সাধারণত যেখানে তাপ কার্যক্ষমতা, নিরোধক স্থিতিশীলতা এবং দীর্ঘমেয়াদী বৈদ্যুতিক নির্ভরযোগ্যতা প্রয়োজন সেখানে নির্বাচন করা হয়। প্রকৃত অপারেটিং সীমা প্রযোজ্য তারের মান এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করা উচিত।
LSZH নির্মাণটি এমন স্থাপনার উদ্দেশ্যে যেখানে ধোঁয়া উৎপাদন এবং হ্যালোজেনযুক্ত দহন পণ্য নিয়ন্ত্রণ করা প্রয়োজন। ধোঁয়ার ঘনত্ব এবং হ্যালোজেন অ্যাসিড গ্যাস পৃথক কর্মক্ষমতা বৈশিষ্ট্য এবং প্রযোজ্য পরীক্ষার মান এবং প্রকল্পের প্রয়োজনীয়তার বিরুদ্ধে যাচাই করা উচিত। IEC 61034 ধোঁয়া নির্গমন পরিমাপকে কভার করে, যখন IEC 60754-1 হ্যালোজেন অ্যাসিড গ্যাসের পরিমাণ নির্ধারণের জন্য একটি পদ্ধতি নির্দিষ্ট করে।
তারের কম-ভোল্টেজ পাওয়ার ট্রান্সমিশনের জন্য কপার কন্ডাক্টর ব্যবহার করে। কন্ডাক্টর রেজিস্ট্যান্স হল ভোল্টেজ ড্রপ এবং অপারেটিং লসের মূল্যায়নের জন্য একটি গুরুত্বপূর্ণ প্যারামিটার, যখন কন্ডাক্টর ক্রস-সেকশনটি বর্তমান-বহন ক্ষমতা, ইনস্টলেশনের অবস্থা, পরিবেষ্টিত তাপমাত্রা, গ্রুপিং এবং অনুমোদিত ভোল্টেজ ড্রপ অনুযায়ী নির্বাচন করা উচিত।
প্রযুক্তিগত টেবিলে উপলব্ধ কন্ডাক্টরের আকার ছোট নিয়ন্ত্রণ এবং শাখা-সার্কিটের প্রয়োজনীয়তার পাশাপাশি বড় কম-ভোল্টেজ পাওয়ার-ডিস্ট্রিবিউশন অ্যাপ্লিকেশনগুলিকে কভার করে। চূড়ান্ত নির্বাচন শুধুমাত্র কন্ডাকটর ক্রস-সেকশনের পরিবর্তে সংযুক্ত লোড, সার্কিটের দৈর্ঘ্য, ইনস্টলেশন পদ্ধতি, শর্ট-সার্কিট শর্ত এবং প্রযোজ্য স্থানীয় বৈদ্যুতিক প্রয়োজনীয়তা বিবেচনা করা উচিত।

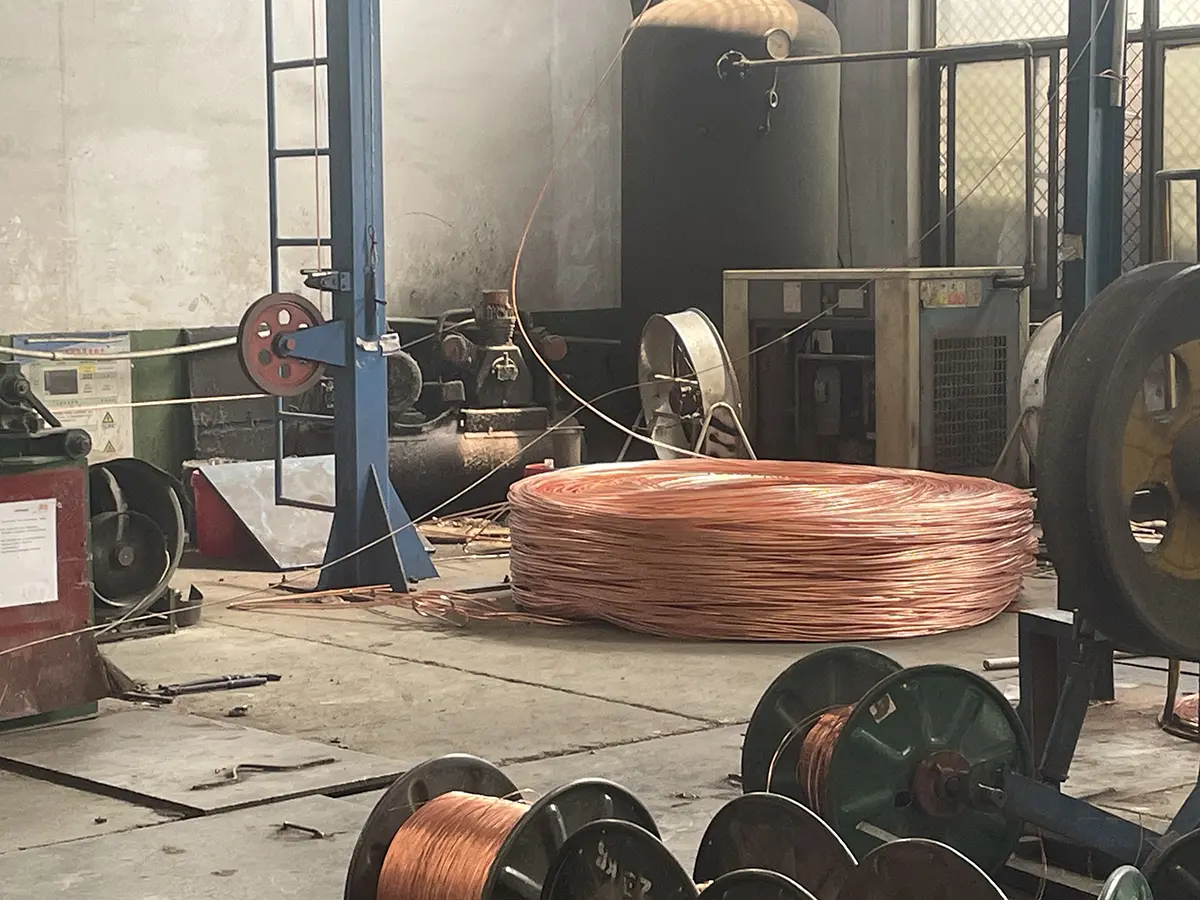

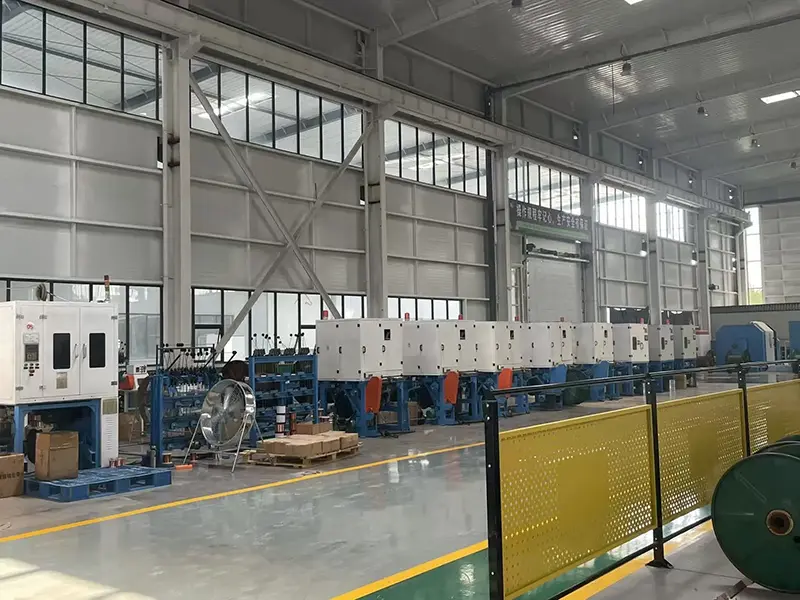

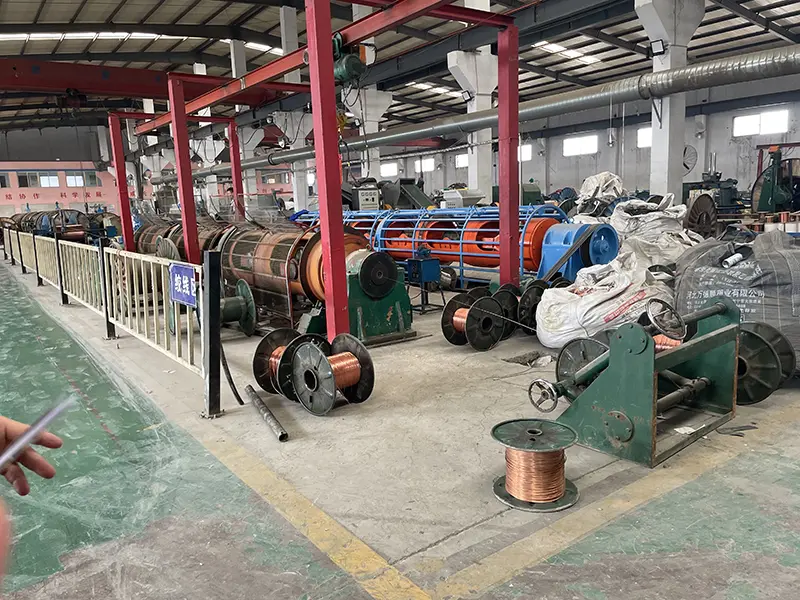

Qiancheng উত্পাদন এবং রুটিন মান নিয়ন্ত্রণের জন্য তারের এক্সট্রুশন এবং পরীক্ষার সরঞ্জাম সহ নিজস্ব উত্পাদন সুবিধাগুলি পরিচালনা করে। প্রোডাকশন রেকর্ড, কাঁচামাল পরিদর্শন এবং বৈদ্যুতিক বা জ্বলন-সম্পর্কিত পরীক্ষার ফলাফলগুলি প্রকল্পের ডকুমেন্টেশনের প্রয়োজনীয়তা অনুসারে বজায় রাখা যেতে পারে। অতিরিক্ত যাচাইকরণের প্রয়োজন এমন প্রকল্পগুলির জন্য, কারখানা পরিদর্শন এবং তৃতীয় পক্ষের নমুনা প্রকল্পের শর্ত সাপেক্ষে ব্যবস্থা করা যেতে পারে।
কন্ডাক্টর উপাদান, নিরোধক যৌগ, আবরণ উপাদান, কন্ডাকটর মাত্রা এবং নিরোধক বেধ প্রযোজ্য স্পেসিফিকেশন অনুযায়ী উত্পাদনের সময় নিয়ন্ত্রিত হয়। ডাইমেনশনাল চেক এবং বৈদ্যুতিক পরীক্ষাগুলি ডেলিভারির জন্য সমাপ্ত তারের মুক্তির আগে ব্যবহারিক চেকপয়েন্ট প্রদান করে।
ব্যাচ-স্তরের ডকুমেন্টেশন তার উত্পাদন এবং পরিদর্শন রেকর্ডের সাথে সমাপ্ত তারের সংযোগ করতে ব্যবহার করা যেতে পারে। যেখানে প্রকল্পের ডকুমেন্টেশনের জন্য রিল সনাক্তকরণ, পরীক্ষার প্রতিবেদন বা উপাদান রেকর্ডের প্রয়োজন হয়, প্রয়োজনীয় তথ্য চালানের সাথে প্রস্তুত করা যেতে পারে।
স্বাধীন মান-নিয়ন্ত্রণ প্রয়োজনীয়তা সহ রপ্তানি এবং অবকাঠামো প্রকল্পের জন্য, চালানের আগে তৃতীয় পক্ষের পরিদর্শন বা নমুনা সমন্বয় করা যেতে পারে। পরিদর্শন সুযোগ ক্রয় স্পেসিফিকেশন, প্রযোজ্য মান এবং গ্রহণযোগ্যতা প্রয়োজনীয়তা অনুযায়ী সংজ্ঞায়িত করা যেতে পারে.
যেখানে IEC 60332 টেস্টিং নির্দিষ্ট করা আছে, প্রাসঙ্গিক তারের নির্মাণ IEC 60332 সিরিজের প্রযোজ্য অংশ অনুযায়ী শিখা প্রচারের জন্য মূল্যায়ন করা যেতে পারে। প্রকল্পের স্পেসিফিকেশনের বিপরীতে সঠিক পরীক্ষার স্তর নিশ্চিত করা উচিত কারণ বিভিন্ন তারের নির্মাণ এবং ইনস্টলেশন ব্যবস্থার জন্য বিভিন্ন পরীক্ষার পদ্ধতির প্রয়োজন হতে পারে।
কম ধোঁয়া কর্মক্ষমতা বিশেষভাবে আবদ্ধ এলাকায় প্রাসঙ্গিক যেখানে ধোঁয়া দৃশ্যমানতা, উচ্ছেদ এবং ফায়ার-সার্ভিস অ্যাক্সেসকে প্রভাবিত করতে পারে। IEC 61034 সংজ্ঞায়িত জ্বলন্ত অবস্থার অধীনে ধোঁয়ার ঘনত্ব পরিমাপের জন্য পরীক্ষার পদ্ধতি প্রদান করে, তাই প্রকল্পের ডকুমেন্টেশন শুধুমাত্র "নিম্ন ধোঁয়া" শব্দের উপর নির্ভর না করে প্রয়োজনীয় পরীক্ষার পদ্ধতি এবং গ্রহণযোগ্যতা স্তর সনাক্ত করা উচিত।
হ্যালোজেন-মুক্ত উপকরণগুলি নির্দিষ্ট করে এমন প্রকল্পগুলির জন্য, প্রাসঙ্গিক তারের নির্মাণ এবং উপাদান পরীক্ষার প্রয়োজনীয়তাগুলি উত্পাদনের আগে নিশ্চিত করা উচিত। IEC 60754-1 দহনের সময় তারের উপকরণ থেকে বিকশিত হ্যালোজেন অ্যাসিড গ্যাসের নির্ণয়কে সম্বোধন করে, শিখা প্রচার এবং ধোঁয়া-ঘনত্ব পরীক্ষা থেকে একটি পৃথক যাচাইকরণ পয়েন্ট প্রদান করে।
কপার XLPE LSZH লো-ভোল্টেজ পাওয়ার কেবলটি মেট্রো স্টেশন, রেল-ট্রানজিট বিল্ডিং, প্ল্যাটফর্ম, পরিষেবা এলাকা এবং অন্যান্য ঘেরা অবকাঠামোতে কম-ভোল্টেজ বিতরণ সার্কিটের জন্য নির্দিষ্ট করা যেতে পারে যেখানে প্রকল্পের নথিগুলির জন্য কম ধোঁয়া এবং হ্যালোজেন-মুক্ত তারের নির্মাণ প্রয়োজন।
ওয়ার্ড, অপারেটিং এলাকা, জরুরী বিভাগ, পাবলিক এলাকা এবং সহায়ক সুবিধা প্রদানকারী পাওয়ার-ডিস্ট্রিবিউশন সার্কিট অ্যাপ্লিকেশন অন্তর্ভুক্ত থাকতে পারে। তারের নির্বাচন বিল্ডিংয়ের বৈদ্যুতিক নকশা, অগ্নি-নিরাপত্তা স্পেসিফিকেশন এবং ইনস্টলেশনের প্রয়োজনীয়তা অনুসরণ করা উচিত।
অফিস বিল্ডিং, শপিং সেন্টার, স্কুল, প্রদর্শনী সুবিধা এবং অন্যান্য পাবলিক বিল্ডিং যেখানে ধোঁয়া এবং দহন-পণ্যের প্রয়োজনীয়তা বৈদ্যুতিক স্পেসিফিকেশনের অংশ, সেখানে তারের কম-ভোল্টেজ বিতরণের জন্য উপযুক্ত।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ভূগর্ভস্থ পার্কিং এলাকা, ইউটিলিটি টানেল, সরঞ্জাম কক্ষ এবং অন্যান্য আবদ্ধ পরিষেবা পরিকাঠামো। ইনস্টলেশন নকশা তারের গ্রুপিং, তাপ অপচয়, যান্ত্রিক সুরক্ষা এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেসের জন্য দায়ী করা উচিত।
বিমানবন্দর, রেলওয়ে সুবিধা, যোগাযোগ কক্ষ এবং অন্যান্য প্রযুক্তিগত ভবনগুলি নির্বাচিত নিম্ন-ভোল্টেজ সার্কিটের জন্য LSZH তারের নির্মাণ নির্দিষ্ট করতে পারে। চূড়ান্ত তারের প্রকার সার্কিট ফাংশন এবং প্রকল্পের ফায়ার-পারফরমেন্স প্রয়োজনীয়তার সাথে মিলিত হওয়া উচিত।
তারের সাইজিং ডিজাইন কারেন্ট দিয়ে শুরু করা উচিত এবং তারপরে ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত অবস্থা, কন্ডাকটর গ্রুপিং এবং অনুমোদিত তাপমাত্রার বিরুদ্ধে পরীক্ষা করা উচিত। ট্যাবুলেড কন্ডাক্টর রেজিস্ট্যান্স ভোল্টেজ-ড্রপ এবং লস ক্যালকুলেশনের অংশ হিসেবেও ব্যবহার করা যেতে পারে।
নালী, ট্রে বা অন্যান্য আবদ্ধ ইনস্টলেশনের জন্য, অর্ডার করার আগে উপলব্ধ স্থান, নমন ব্যাসার্ধ, তাপ অপচয় এবং টানার শর্ত বিবেচনা করা উচিত। দীর্ঘ তারের রানের জন্য ভোল্টেজ ড্রপ এবং ইনস্টলেশন টেনশনের অতিরিক্ত পর্যালোচনার প্রয়োজন হতে পারে।
অভ্যন্তরীণ, ভূগর্ভস্থ এবং আংশিকভাবে উন্মুক্ত ইনস্টলেশনের আর্দ্রতা, যান্ত্রিক সুরক্ষা, তাপমাত্রা এবং রাসায়নিক এক্সপোজারের জন্য বিভিন্ন প্রয়োজনীয়তা থাকতে পারে। কেবলমাত্র ভোল্টেজ এবং কন্ডাকটর আকার দ্বারা নির্বাচিত না করে প্রকৃত ইনস্টলেশন পরিবেশের বিরুদ্ধে কেবল নির্মাণ নিশ্চিত করা উচিত।
অবকাঠামো এবং রপ্তানি আদেশের জন্য, সংগ্রহের নথিতে প্রযুক্তিগত ডেটা শীট, রুটিন পরীক্ষার রেকর্ড, পরিদর্শন প্রতিবেদন, প্যাকিং তথ্য এবং রিল সনাক্তকরণ অন্তর্ভুক্ত থাকতে পারে। উত্পাদনের আগে এই প্রয়োজনীয়তাগুলি সরবরাহ করা প্রকল্প গ্রহণ প্রক্রিয়ার সাথে উত্পাদন এবং পরিদর্শনকে সারিবদ্ধ করতে সহায়তা করে।
স্পেসিফিকেশন পর্যালোচনার জন্য, গ্রাহকরা রেট দেওয়া ভোল্টেজ, কন্ডাকটরের আকার, প্রয়োজনীয় তারের দৈর্ঘ্য, ইনস্টলেশন পদ্ধতি, প্রত্যাশিত লোড এবং প্রকল্পের মান প্রদান করতে পারেন। Qiancheng উপযুক্ত কপার XLPE LSZH কম ভোল্টেজ পাওয়ার তারের নির্মাণ নিশ্চিত করতে এবং সংশ্লিষ্ট প্রযুক্তিগত ডকুমেন্টেশন প্রস্তুত করতে এই বিবরণগুলি ব্যবহার করতে পারেন।
প্রকল্পের আদেশের জন্য, উৎপাদনের আগে প্রয়োজনীয় শিখা-প্রতিরোধী, ধোঁয়া-নিঃসরণ এবং হ্যালোজেন-মুক্ত পরীক্ষার মাত্রা নিশ্চিত করাও কার্যকর। যেখানে তৃতীয় পক্ষের পরিদর্শন বা নির্দিষ্ট রিল-মার্কিং এবং ডকুমেন্টেশন প্রয়োজনীয়তা প্রযোজ্য, সেগুলি প্রযুক্তিগত চুক্তি এবং ক্রয়ের স্পেসিফিকেশনে অন্তর্ভুক্ত করা যেতে পারে।
উত্তর: LSZH তারের নির্মাণটি নির্দিষ্ট উপকরণ এবং পরীক্ষার প্রয়োজনীয়তা পূরণ হলে ধোঁয়া উৎপাদন এবং হ্যালোজেন-যুক্ত দহন পণ্য সীমিত করার জন্য ডিজাইন করা হয়েছে। প্রচলিত পিভিসি তারের একটি হ্যালোজেন-ধারণকারী পলিমার সিস্টেম ব্যবহার করে। সঠিক পছন্দটি অগ্নি-নিরাপত্তা স্পেসিফিকেশন এবং ইনস্টলেশনের জন্য প্রযোজ্য মানগুলির উপর নির্ভর করে।
উত্তর: XLPE প্রচলিত PVC নিরোধকের তুলনায় উচ্চতর স্বাভাবিক অপারেটিং তাপমাত্রার ক্ষমতা সহ বৈদ্যুতিক নিরোধক প্রদান করে। এটি সাধারণত ব্যবহৃত হয় যেখানে স্থিতিশীল নিরোধক কর্মক্ষমতা এবং তাপ প্রতিরোধের প্রয়োজন হয়। অনুমোদিত অপারেটিং তাপমাত্রা প্রযোজ্য তারের স্পেসিফিকেশন থেকে নিশ্চিত করা উচিত।
উত্তর: প্রধান কারণগুলির মধ্যে রয়েছে নকশা বর্তমান, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, তারের গ্রুপিং, সার্কিটের দৈর্ঘ্য, ভোল্টেজ ড্রপ এবং শর্ট-সার্কিট অবস্থা। কন্ডাক্টরের আকার শুধুমাত্র বর্তমান রেটিং না করে সম্পূর্ণ বৈদ্যুতিক নকশা থেকে নির্ধারণ করা উচিত।
উত্তর: এই অ্যাপ্লিকেশনগুলির জন্য এটি বিবেচনা করা যেতে পারে যেখানে প্রকল্পের স্পেসিফিকেশনের জন্য XLPE নিরোধক এবং LSZH নির্মাণ সহ একটি কম-ভোল্টেজ তামার তারের প্রয়োজন। অর্ডার করার আগে প্রয়োজনীয় শিখা, ধোঁয়া এবং হ্যালোজেন-মুক্ত পরীক্ষার স্তরগুলি প্রযোজ্য প্রকল্পের মানগুলির বিরুদ্ধে নিশ্চিত করা উচিত।
উত্তর: অর্ডারের প্রয়োজনীয়তার উপর নির্ভর করে, ডকুমেন্টেশনে প্রযুক্তিগত বৈশিষ্ট্য, পরিদর্শন বা পরীক্ষার রেকর্ড, রিল সনাক্তকরণ, প্যাকিং তথ্য এবং অন্যান্য সম্মত মানের নথি অন্তর্ভুক্ত থাকতে পারে। প্রকল্পের প্রয়োজন হলে তৃতীয় পক্ষের পরিদর্শনও সমন্বয় করা যেতে পারে।
উঃ হ্যাঁ। কারখানা পরিদর্শন এবং তৃতীয় পক্ষের নমুনা বা পরিদর্শন অর্ডার এবং পরিদর্শন পরিকল্পনা অনুযায়ী সমন্বয় করা যেতে পারে। পরিদর্শন সুযোগ আগাম সম্মত হওয়া উচিত যাতে প্রয়োজনীয় উত্পাদন রেকর্ড, নমুনা এবং পরীক্ষার আইটেম পাওয়া যায়।
উত্তর: দরকারী তথ্য কন্ডাকটর আকার, কোর সংখ্যা, প্রয়োজনীয় তারের দৈর্ঘ্য, ভোল্টেজ স্তর, ইনস্টলেশন পদ্ধতি, গন্তব্য, প্রযোজ্য মান এবং কোনো নির্দিষ্ট শিখা, ধোঁয়া বা হ্যালোজেন-মুক্ত প্রয়োজনীয়তা অন্তর্ভুক্ত। চূড়ান্ত স্পেসিফিকেশন এখনও স্থির না হলে, প্রাথমিক প্রযুক্তিগত পর্যালোচনার জন্য প্রকল্পের আবেদন এবং বৈদ্যুতিক লোড প্রদান করা যেতে পারে।
