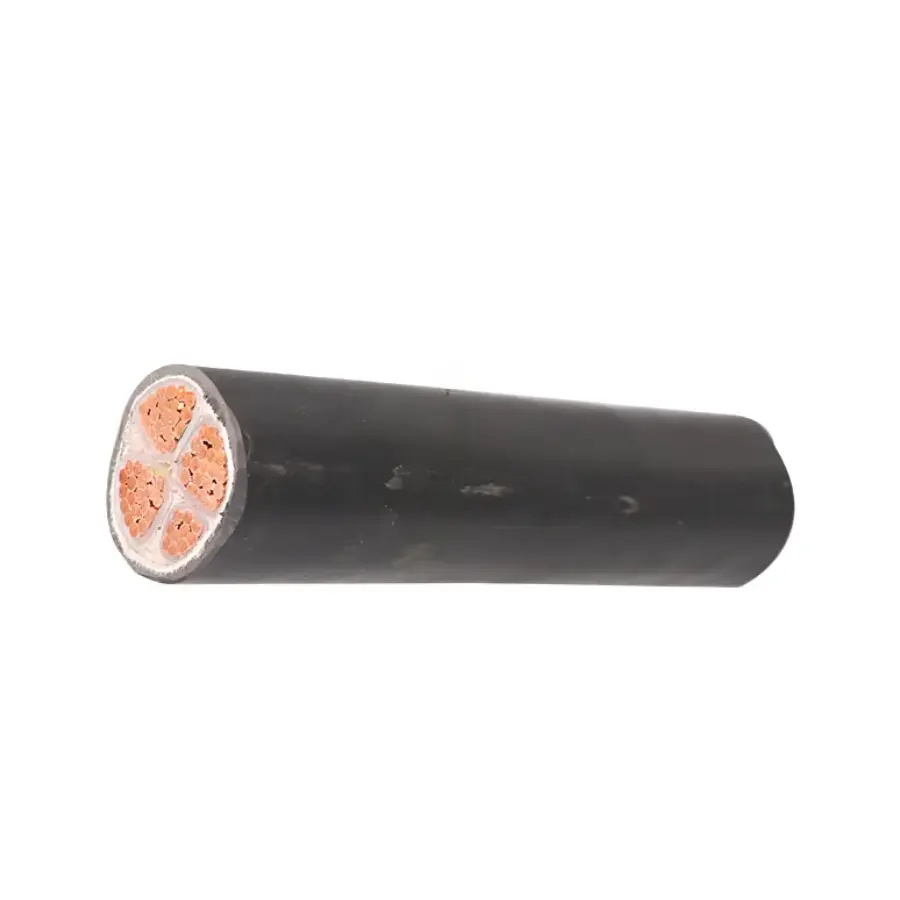

XLPE ইনসুলেটেড মাইনিং পাওয়ার ক্যাবল

মডেল: MYJV, MYJV22।

উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত কপার কন্ডাক্টর, XLPE ক্রস-লিঙ্কড ইনসুলেশন এবং একটি শিখা-প্রতিরোধী PVC শীথ সহ XLPE ইনসুলেটেড মাইনিং পাওয়ার কেবল MT/T 818.13-2009-এর সাথে সামঞ্জস্যপূর্ণ। রেটেড ভোল্টেজ 0.6/1kV থেকে 8.7/10kV পর্যন্ত, যার দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90℃। কেবলটি ভূগর্ভস্থ এবং খোলা-পিট কয়লা খনিতে স্থির বিদ্যুৎ বিতরণের উদ্দেশ্যে। এটি স্ট্যাটিক ইনস্টলেশনের জন্য এবং মোবাইল সরঞ্জামগুলিতে ব্যবহার করা উচিত নয় যার জন্য ক্রমাগত টেনে আনা বা বারবার বাঁকানো প্রয়োজন।

পণ্য বিশেষ উল্লেখ এবং প্রযুক্তিগত পরামিতি টেবিল

মূল নির্মাণ বৈশিষ্ট্য

1. উচ্চতর অপারেটিং তাপমাত্রার জন্য XLPE নিরোধক

XLPE নিরোধকের একটি নির্দিষ্ট দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90℃, একটি স্বল্প-সময়ের শর্ট-সার্কিট তাপমাত্রা 250℃ পর্যন্ত। PVC নিরোধকের সাথে তুলনা করে, XLPE ফিক্সড পাওয়ার সার্কিটগুলির জন্য একটি উচ্চ তাপমাত্রার রেটিং প্রদান করে যেখানে কন্ডাক্টর লোডিং এবং পরিবেষ্টিত অবস্থাকে একসাথে বিবেচনা করা প্রয়োজন।

2. কপার কন্ডাক্টর এবং বৈদ্যুতিক কর্মক্ষমতা

কন্ডাকটরটি উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামা থেকে তৈরি এবং তারের স্পেসিফিকেশন অনুযায়ী কঠিন বা আটকে থাকা নির্মাণে উপলব্ধ। কন্ডাক্টর ক্রস-সেকশন, মূল বিন্যাস এবং রেটেড ভোল্টেজ সংযুক্ত লোড, ট্রান্সমিশন দূরত্ব এবং ইনস্টলেশন অবস্থার সাথে মিলিত হওয়া উচিত। প্রযোজ্য MT 818 বা GB/T 3956 প্রয়োজনীয়তার বিপরীতে DC কন্ডাকটর প্রতিরোধের পরীক্ষা করা হয়।

3. শিখা-প্রতিরোধী পিভিসি খাপ

বাইরের খাপ তারের বাহ্যিক সুরক্ষা প্রদান করে এবং খনির অ্যাপ্লিকেশনের জন্য শিখা-প্রতিরোধী বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে। সরবরাহকৃত স্পেসিফিকেশন তেল এবং অ্যাসিড-ক্ষার এক্সপোজারের প্রতিরোধকেও চিহ্নিত করে। উপযুক্ত আবরণ নির্মাণ নিশ্চিত করার সময় প্রকৃত রাসায়নিক এক্সপোজার, জলের অবস্থা, তাপমাত্রা এবং যান্ত্রিক চাপ বিবেচনা করা উচিত।

4. ঐচ্ছিক ইস্পাত-টেপ আর্মার

ইনস্টলেশনের জন্য যেখানে অতিরিক্ত যান্ত্রিক সুরক্ষা প্রয়োজন, একটি ইস্পাত-টেপ সাঁজোয়া নির্মাণ উপলব্ধ। MYJV22 তাই নিরস্ত্র MYJV নির্মাণ থেকে এর বর্ম স্তর দ্বারা আলাদা করা হয়েছে। পাড়ার পদ্ধতি, যান্ত্রিক ঝুঁকি এবং প্রযোজ্য প্রকল্পের স্পেসিফিকেশন অনুযায়ী চূড়ান্ত নির্মাণ নির্বাচন করা উচিত।

ইনস্টলেশন এবং আবেদন শর্তাবলী

এই তারের পরিসরটি ক্রমাগত মোবাইল পরিষেবার পরিবর্তে স্থির শক্তি বিতরণের উদ্দেশ্যে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ভূগর্ভস্থ প্রধান সড়ক, ইলেক্ট্রোমেকানিক্যাল চেম্বার, ফিক্সড পাম্প সিস্টেম, বায়ুচলাচল সরঞ্জাম, পরিবাহক পাওয়ার সার্কিট এবং অন্যান্য স্থির খনি পাওয়ার-ডিস্ট্রিবিউশন পয়েন্ট।

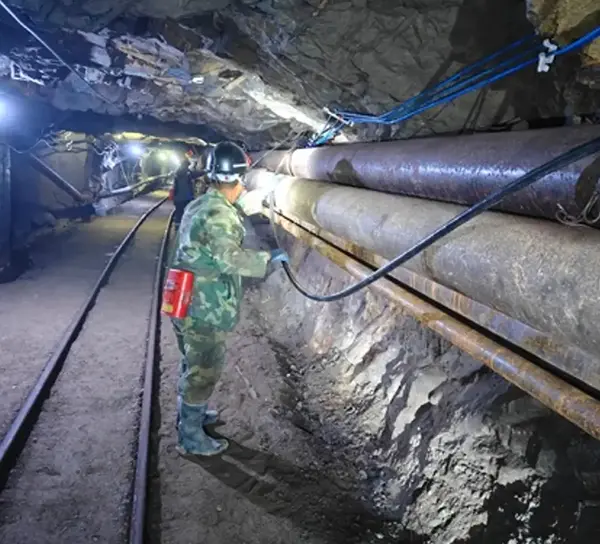

1. ভূগর্ভস্থ ফিক্সড পাওয়ার ডিস্ট্রিবিউশন

ভূগর্ভস্থ ইনস্টলেশনের জন্য, তারের স্পেসিফিকেশন রেট করা ভোল্টেজ, লোড কারেন্ট, ইনস্টলেশন রুট, পরিবেষ্টিত তাপমাত্রা, আর্দ্রতা এক্সপোজার এবং উপলব্ধ যান্ত্রিক সুরক্ষার বিরুদ্ধে পরীক্ষা করা উচিত। যেখানে তারের প্রভাব বা সংকোচনের উচ্চ ঝুঁকি সহ এলাকার মধ্য দিয়ে চলাচল করা হয়, সেখানে একটি সাঁজোয়া নির্মাণ বিবেচনা করা যেতে পারে।

2. ওপেন-পিট মাইন পাওয়ার সিস্টেম

ওপেন-পিট খনিতে স্থায়ী সার্কিট বহিরঙ্গন এক্সপোজার, ধুলো, বৃষ্টি এবং তাপমাত্রার পরিবর্তন জড়িত হতে পারে। প্রয়োজনীয় ভোল্টেজ লেভেল, কন্ডাকটর সাইজ এবং লেয়ার বিন্যাসের সাথে এই পরিবেশগত অবস্থার জন্য ক্যাবল নির্বাচন করা উচিত।

3. কয়লা-ওয়াশিং এবং সাপোর্টিং সুবিধা

কয়লা-ওয়াশিং প্ল্যান্ট, পাম্প রুম, বায়ুচলাচল ব্যবস্থা এবং অন্যান্য সহায়ক সুবিধাগুলির জন্য স্থির পাওয়ার সার্কিটগুলি সরঞ্জামের লোড এবং বিতরণের দূরত্ব অনুসারে নির্দিষ্ট করা যেতে পারে। সমস্ত খনি সুবিধার জন্য একটি স্পেসিফিকেশন প্রয়োগ করার পরিবর্তে তারের নির্মাণটি প্রকৃত পরিবেশের জন্য পরীক্ষা করা উচিত।

প্রযুক্তিগত নির্বাচন এবং পরিদর্শন

অর্ডার করার আগে, প্রয়োজনীয় রেটেড ভোল্টেজ, কন্ডাক্টর ক্রস-সেকশন, কোরের সংখ্যা, বর্ম নির্মাণ, তারের দৈর্ঘ্য এবং ইনস্টলেশন পদ্ধতি নিশ্চিত করা উচিত। দীর্ঘ বিদ্যুৎ সরবরাহের রুটের জন্য, ভোল্টেজ ড্রপ এবং কন্ডাকটর প্রতিরোধকেও প্রত্যাশিত লোডের সাথে একসাথে বিবেচনা করা উচিত।

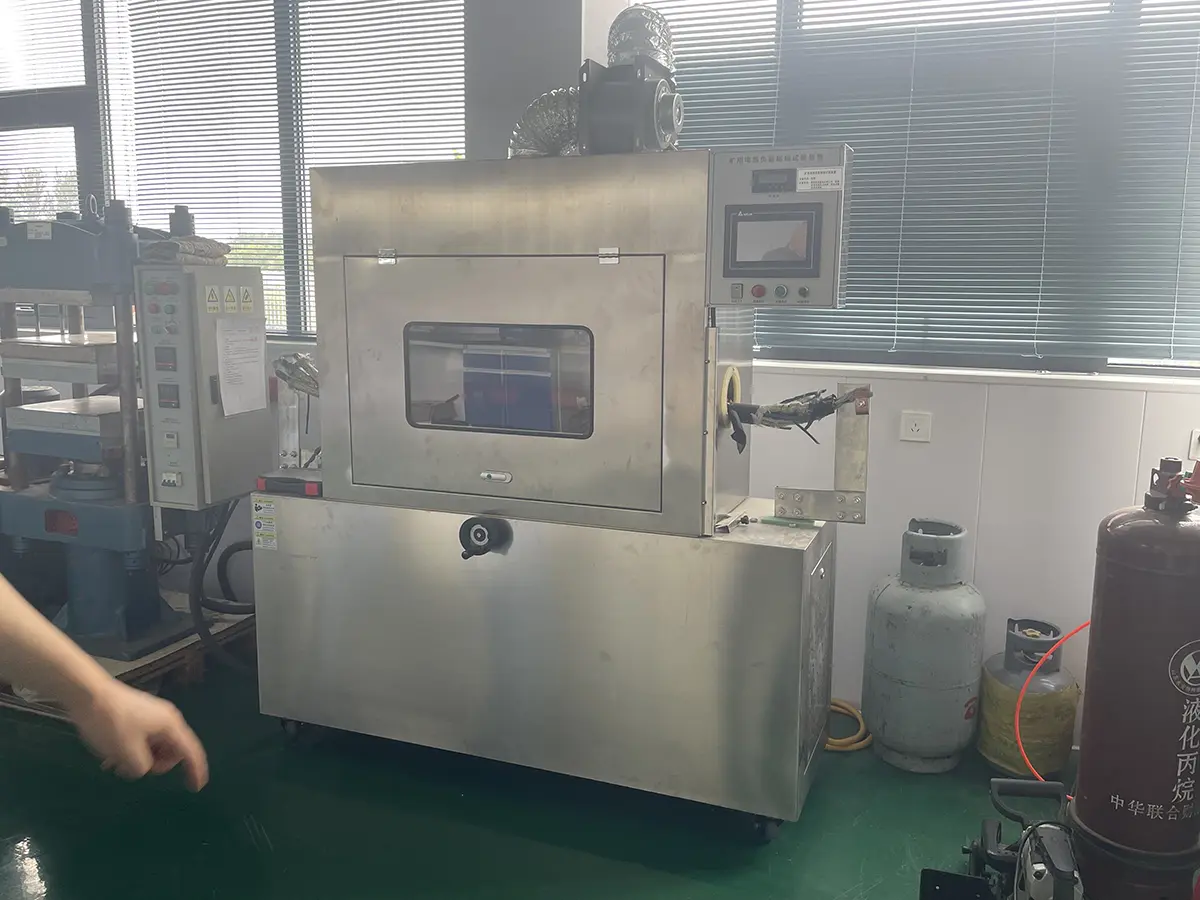

ইনকামিং পরিদর্শনের জন্য, পণ্য মডেল এবং তারের নির্মাণ ক্রয় স্পেসিফিকেশন বিরুদ্ধে চেক করা যেতে পারে. প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, ডকুমেন্টেশন এবং পরীক্ষার রেকর্ডে কন্ডাকটর প্রতিরোধ, নিরোধক-সম্পর্কিত পরীক্ষা, ভোল্টেজ সহ্য করার ফলাফল এবং শিখা-প্রতিরোধী পরীক্ষার রেকর্ড অন্তর্ভুক্ত থাকতে পারে। যেখানে খনি-নির্দিষ্ট শংসাপত্র বা অতিরিক্ত পরিদর্শন নথির প্রয়োজন হয়, সেগুলি উত্পাদন এবং চালানের আগে নিশ্চিত হওয়া উচিত।

FAQ

প্রশ্ন 1: এই মাইনিং পাওয়ার তারের জন্য কোন মান প্রযোজ্য?

উত্তর: পণ্যটি MT/T 818.13-2009 অনুযায়ী নির্দিষ্ট করা হয়েছে, যেখানে প্রযোজ্য সেখানে GB/T 3956 উল্লেখ করা হয়েছে কন্ডাক্টরের প্রয়োজনীয়তা। একটি প্রকল্পের জন্য প্রয়োজনীয় সঠিক মান এবং ডকুমেন্টেশন নির্বাচিত মডেল এবং রেট ভোল্টেজের বিপরীতে নিশ্চিত করা উচিত।

প্রশ্ন 2: কোন ভোল্টেজ এবং কন্ডাকটর মাপ পাওয়া যায়?

উত্তর: তালিকাভুক্ত রেট-ভোল্টেজের পরিসর হল 0.6/1 kV থেকে 8.7/10 kV, যখন প্রযুক্তিগত টেবিলে 2.5 mm² থেকে 300 mm² পর্যন্ত কন্ডাকটর ক্রস-সেকশনের তালিকা করা হয়েছে। নির্বাচিত তারের স্পেসিফিকেশনের উপর নির্ভর করে সঠিক সমন্বয় সহ মূল কনফিগারেশন 3-কোর বা 3+1-কোর হতে পারে।

প্রশ্ন 3: MYJV এবং MYJV22 এর মধ্যে পার্থক্য কী?

উত্তর: MYJV XLPE-অন্তরক, PVC-শীথযুক্ত নির্মাণকে বোঝায়, যখন MYJV22 স্টিল-টেপ আরমারিং যোগ করে। সাঁজোয়া সংস্করণ বিবেচনা করা হয় যেখানে ইনস্টলেশনের জন্য অতিরিক্ত যান্ত্রিক সুরক্ষা প্রয়োজন। উপযুক্ত নির্মাণ তারের রুট এবং ডিম্বপ্রসর অবস্থার উপর নির্ভর করে।

প্রশ্ন 4: এই তারের কয়লা শিয়ার বা অন্যান্য মোবাইল খনির সরঞ্জাম ব্যবহার করা যেতে পারে?

উত্তর: না। এই কেবলটি স্ট্যাটিক ইনস্টলেশন এবং স্থির বিদ্যুৎ বিতরণের জন্য তৈরি। ক্রমাগত টেনে আনা, বারবার বাঁকানো বা অন্যান্য মোবাইল পরিষেবা জড়িত সরঞ্জামগুলির জন্য সাধারণত সেই অপারেটিং অবস্থার জন্য বিশেষভাবে নির্দিষ্ট করা একটি নমনীয় মাইনিং তারের প্রয়োজন হয়।

প্রশ্ন 5: একটি উদ্ধৃতি অনুরোধ করার সময় কি তথ্য প্রদান করা উচিত?

উত্তর: প্রয়োজনীয় তথ্যের মধ্যে সাধারণত রেট করা ভোল্টেজ, কন্ডাক্টর ক্রস-সেকশন, মূল কনফিগারেশন, তারের দৈর্ঘ্য, পরিমাণ, ইনস্টলেশন পদ্ধতি এবং অ্যাপ্লিকেশন সরঞ্জাম অন্তর্ভুক্ত থাকে। যদি প্রকল্পের জন্য নির্দিষ্ট শংসাপত্র, পরিদর্শন রেকর্ড, প্যাকিং প্রয়োজনীয়তা বা প্রযুক্তিগত নথির প্রয়োজন হয়, সেগুলিও তদন্তে বলা উচিত।

প্রশ্ন 6: চালান বা সাইট গ্রহণের আগে কী পরীক্ষা করা উচিত?

উত্তর: ক্রয়ের স্পেসিফিকেশনের বিপরীতে তারের মডেল, রেটেড ভোল্টেজ, কন্ডাকটরের আকার, মূল কনফিগারেশন, আর্মারের ধরন এবং তারের দৈর্ঘ্য পরীক্ষা করুন। প্রকল্পের উপর নির্ভর করে, গ্রহণের আগে প্রাসঙ্গিক বৈদ্যুতিক পরীক্ষার ফলাফল, কন্ডাকটর প্রতিরোধের ডেটা, ভোল্টেজ সহ্য করার রেকর্ড, শিখা-প্রতিরোধী ডকুমেন্টেশন এবং প্রয়োজনীয় সার্টিফিকেট পর্যালোচনা করুন।

ফিক্সড মাইন পাওয়ার-ডিস্ট্রিবিউশন সিস্টেমের জন্য, XLPE ইনসুলেটেড মাইনিং পাওয়ার ক্যাবল বৈদ্যুতিক লোড, রেট করা ভোল্টেজ, ইনস্টলেশন পদ্ধতি এবং পরিবেশগত অবস্থা অনুযায়ী নির্বাচন করা উচিত। ক্রমাগত আন্দোলন জড়িত অ্যাপ্লিকেশনের জন্য, তারের নির্মাণ সরঞ্জামের যান্ত্রিক প্রয়োজনীয়তা মেলে আলাদাভাবে পর্যালোচনা করা উচিত।
