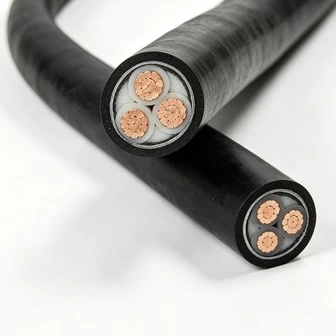

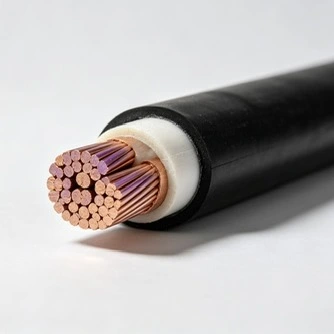

Qiancheng 12/20kV XLPE ইনসুলেটেড পাওয়ার কেবলটি বিভিন্ন 20kV মাঝারি-ভোল্টেজ পাওয়ার ট্রান্সমিশনের নতুন-নির্মাণ এবং সংস্কার প্রকল্পের জন্য প্রয়োগ করা হয়। এটি দুটি প্রধান সিরিজ সরবরাহ করে: একক-কোর এবং তিন-কোর কপার-কোর YJV এবং অ্যালুমিনিয়াম-কোর YJLV, ঐচ্ছিক LSZH হ্যালোজেন-মুক্ত কম-ধোঁয়া খাপ সহ। দেশে এবং বিদেশে নতুন-শক্তি এবং পাওয়ার-গ্রিড অবকাঠামো প্রকল্পে ব্যাপকভাবে গৃহীত। পরিমাপকৃত অপারেশন ডেটা এবং প্রকল্পের ক্ষেত্রে যাচাইয়ের জন্য উপলব্ধ।
|
নামমাত্র কন্ডাক্টর ক্রস-বিভাগীয় এলাকা (মিমি²) |
নিরোধক বেধ (মিমি) |
খাপের বেধ (মিমি) |
আনুমানিক কেবল বাইরের ব্যাস (মিমি) |
ডিসি রেজিস্ট্যান্স কিউ (Ω/কিমি) |
ডিসি রেজিস্ট্যান্স আল (Ω/কিমি) |
পরীক্ষা ভোল্টেজ (kV/5 মিনিট) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
সরাসরি সমাহিত মাটিতে Ampacity-Cu (A) |
প্রত্যক্ষ-কবরযুক্ত মাটিতে অ্যামপাসিটি-আল (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0.524 |
≤0.868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0.387 |
≤0.641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0.268 |
≤0.443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0.193 |
≤0.320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0.153 |
≤0.253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0.124 |
≤0.206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0.0991 |
≤0.164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0.0754 |
≤0.125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0.0601 |
≤0.100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0.0470 |
≤0.0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0.0366 |
≤0.0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0.0283 |
≤0.0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0.0221 |
≤0.0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0.0176 |
≤0.0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0.0151 |
≤0.0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0.524 |
≤0.868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0.387 |
≤0.641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0.268 |
≤0.443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0.193 |
≤0.320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0.153 |
≤0.253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0.124 |
≤0.206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0.0991 |
≤0.164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0.0754 |
≤0.125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0.0601 |
≤0.100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0.0470 |
≤0.0778 |
42 |
640 |
450 |
520 |
440 |
সাধারণ তারের তুলনায়, এতে কম নিরোধক অস্তরক ক্ষতি এবং চমৎকার জল-বৃক্ষ বার্ধক্য প্রতিরোধের বৈশিষ্ট্য রয়েছে। বৈদ্যুতিক ক্ষেত্রের ঘনত্বের কারণে ভাঙ্গনের ঝুঁকি এড়াতে নিরোধক বেধ সহনশীলতা ±0.05 মিমি এর মধ্যে নিয়ন্ত্রিত হয়। এর পরিকল্পিত বহিরঙ্গন পরিষেবা জীবন 40 বছর পর্যন্ত পৌঁছায়।
শিল্ড ল্যাপ রেট ≥25%। এটি 10pC-এর চেয়ে কম আংশিক-স্রাব স্তর সহ কঠোর উচ্চ-ভোল্টেজ সহ্য করার পরীক্ষায় উত্তীর্ণ হয়েছে। এটি পাওয়ার-গ্রিড লোড ওঠানামার সাথে মোকাবিলা করে এবং অপ্রত্যাশিত পাওয়ার-আউটেজ ব্যর্থতাকে ব্যাপকভাবে হ্রাস করে।
কম ধোঁয়া, অ-বিষাক্ত এবং জারা-মুক্ত ধোঁয়া আগুনের পরিস্থিতিতে আলোর সংক্রমণ ≥70%। পাবলিক প্রকল্পগুলির সহজে অগ্নি-নিরাপত্তা গ্রহণের জন্য চীনা এবং ইংরেজিতে IEC পরীক্ষার সার্টিফিকেটের সম্পূর্ণ সেট উপলব্ধ।
কপার-কোর প্রকারগুলি স্বল্প-দূরত্বের ভারী-লোড পরিস্থিতিতে কম লাইন লস প্রদান করে। অ্যালুমিনিয়াম-কোর YJLV স্ব-ওজন 30% কমিয়ে দেয়, কার্যকরভাবে দূর-দূরত্বের পাওয়ার ট্রান্সমিশনের জন্য সামগ্রিক প্রকল্প খরচ কমিয়ে দেয়।
এন্টারপ্রাইজটি একটি CNAS-স্বীকৃত পরীক্ষাগারের মালিক। Qiancheng 12/20kV XLPE ইনসুলেটেড পাওয়ার ক্যাবলের প্রতিটি ব্যাচের জন্য সম্পূর্ণ পরীক্ষার ভিডিওগুলি সংরক্ষণাগারভুক্ত করা হয়েছে। তারগুলি সনাক্তযোগ্য QR-কোডের সাথে সংযুক্ত করা হয় এবং গ্রাহকের অন-সাইট র্যান্ডম পরিদর্শন সমর্থিত।
স্থিতিশীল নিরোধক কাঠামো দীর্ঘমেয়াদী অপারেশন চলাকালীন স্যাঁতসেঁতে সৃষ্ট ভাঙ্গন প্রতিরোধ করে। এটি আর্দ্র খনি এবং রাসায়নিক-উদ্ভিদের অবস্থার মধ্যেও স্থিতিশীল নিরোধক প্রতিরোধ বজায় রাখে এবং শর্ট-সার্কিট ব্যর্থতা হ্রাস করে।
প্রচলিত শিখা-প্রতিরোধী সংস্করণ শিখা বিস্তারকে নিয়ন্ত্রণ করে। কাস্টম হ্যালোজেন-মুক্ত কম ধোঁয়া ভেরিয়েন্টগুলি আগুনে কোনও উচ্চ বিষাক্ত ক্ষয়কারী ধোঁয়া তৈরি করে না, যা কর্মীদের সরিয়ে নেওয়ার প্যাসেজের জন্য দৃশ্যমানতার গ্যারান্টি দেয় এবং ঘনবসতিপূর্ণ এলাকার জন্য উপযুক্ত।
সাঁজোয়া ধরণের এক্সট্রুশন এবং পাথরের প্রভাব প্রতিরোধ করে। বাইরের আবরণ UV-প্রতিরোধী এবং অ্যাসিড-ক্ষার-জারা-প্রতিরোধী, বহিরঙ্গন এবং ভূগর্ভস্থ পাড়ার নীচে ক্ষতি প্রতিরোধ করে এবং বৈদ্যুতিক-ফুস ঝুঁকি দূর করে।
ফটোভোলটাইক এবং উইন্ড-পাওয়ার স্টেপ-আপ সাবস্টেশনের জন্য 20kV অন-সাইট পাওয়ার-ট্রান্সমিশন লাইন।
আঞ্চলিক সাবস্টেশন এবং শহুরে পাওয়ার-গ্রিড আপগ্রেডিং ও সংস্কারের জন্য মাঝারি-ভোল্টেজ পাওয়ার-সাপ্লাই লাইন।
রাসায়নিক প্ল্যান্ট এবং বড় শিল্প পার্কের জন্য 20kV অন-সাইট পাওয়ার-ডিস্ট্রিবিউশন সিস্টেম।
শহুরে পাবলিক ইনফ্রাস্ট্রাকচার রেল ট্রানজিট, ভূগর্ভস্থ ব্যাপক ইউটিলিটি টানেল, বড় আকারের হাসপাতাল এবং বাণিজ্যিক কমপ্লেক্স। হ্যালোজেন-মুক্ত কম ধোঁয়া প্রকারগুলি আবদ্ধ ভূগর্ভস্থ স্থানগুলির জন্য পছন্দ করা হয়।
Qiancheng 12/20kV XLPE ইনসুলেটেড পাওয়ার কেবলটি তারের ট্রেতে, তারের পরিখা, টানেল এবং প্রতিরক্ষামূলক নালীতে স্থাপন করা যেতে পারে। আলগা মাটিতে হালকা সরাসরি কবর দেওয়ার জন্য সাঁজোয়া ধরনের সুপারিশ করা হয়।
কম তাপমাত্রায় নিরোধক ভঙ্গুর ক্র্যাকিং প্রতিরোধ করার জন্য পরিবেষ্টিত তাপমাত্রা 0℃-এর নিচে হলে বিছানোর আগে 5℃-এর উপরে প্রাক-হিট তারগুলি।
খাপের স্ক্র্যাচিং এবং জল প্রবেশ এড়াতে তীক্ষ্ণ প্রান্ত এবং কোণগুলি থেকে তারগুলিকে দূরে রাখুন যা জল-বৃক্ষের বার্ধক্যকে ট্রিগার করে।
সিঙ্গেল-কোর এসি কেবলগুলি কখনই ইস্পাত নালীগুলির মধ্যে একা ইনস্টল করা উচিত নয়, এডি-কারেন্ট হিটিং রোধ করতে যা কেবলের বয়সকে ত্বরান্বিত করে।
উত্তর: ডাবল-লেয়ার ধাতব ঢালটি ≥25% এর ল্যাপ রেট দিয়ে ডিজাইন করা হয়েছে, যখন আংশিক স্রাব 10 পিসি-এর নিচে নিয়ন্ত্রিত হয়। উচ্চ-ভোল্টেজ সহ্য করার পরীক্ষার সাথে মিলিত, শিল্ডিং কাঠামো বৈদ্যুতিক স্থিতিশীলতা উন্নত করতে এবং অপারেশন চলাকালীন অন্তরণ-সম্পর্কিত ব্যর্থতার ঝুঁকি কমাতে সহায়তা করে।
উত্তর: XLPE নিরোধক কম অস্তরক ক্ষতি এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা বৈশিষ্ট্য. একটি অভিন্ন বৈদ্যুতিক ক্ষেত্র বজায় রাখতে এবং স্থানীয় চাপের ঝুঁকি কমাতে নিরোধক বেধ সহনশীলতা ±0.05 মিমি এর মধ্যে নিয়ন্ত্রিত হয়। খাপের ক্ষতি এবং জল প্রবেশ রোধ সহ সঠিক ইনস্টলেশন অনুশীলনগুলি দীর্ঘমেয়াদী নির্ভরযোগ্যতাকে আরও উন্নত করে।
উঃ হ্যাঁ। এটি ফোটোভোলটাইক এবং বায়ু-বিদ্যুৎ প্রকল্পে মাঝারি-ভোল্টেজ পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত। কপার কন্ডাক্টর সংস্করণগুলি উচ্চ-লোড অ্যাপ্লিকেশনের জন্য নির্বাচন করা যেতে পারে, যখন অ্যালুমিনিয়াম কন্ডাকটর YJLV সংস্করণগুলি দীর্ঘ ট্রান্সমিশন দূরত্বের জন্য উপযুক্ত যেখানে ওজন এবং খরচ নিয়ন্ত্রণ গুরুত্বপূর্ণ।
উত্তর: প্রচলিত শিখা-প্রতিরোধী তারগুলি প্রধানত শিখা বিস্তার সীমিত করার উপর ফোকাস করে। হ্যালোজেন-মুক্ত কম ধোঁয়া সংস্করণগুলি অতিরিক্ত সুবিধা প্রদান করে, যার মধ্যে ধোঁয়া নির্গমন, অ-ক্ষয়কারী দহন গ্যাস, এবং ≥70% এর আলো প্রেরণ করা হয়, যা তাদেরকে ইউটিলিটি টানেল এবং পাবলিক সুবিধার মতো আবদ্ধ এলাকার জন্য উপযুক্ত করে তোলে।
উত্তর: স্থিতিশীল নিরোধক কাঠামো আর্দ্র অবস্থায় নিরোধক প্রতিরোধ বজায় রাখতে সাহায্য করে এবং বৈদ্যুতিক ত্রুটির সম্ভাবনা হ্রাস করে। সাঁজোয়া সংস্করণগুলি বাহ্যিক চাপের বিরুদ্ধে অতিরিক্ত যান্ত্রিক সুরক্ষা প্রদান করে এবং ইনস্টলেশন পরিবেশের দাবিতে প্রভাব ফেলে।
উত্তর: অ-সাঁজোয়া ধরনের সাধারণত তারের ট্রে, পরিখা, টানেল এবং প্রতিরক্ষামূলক নালীতে ব্যবহৃত হয় যেখানে যান্ত্রিক সুরক্ষা পাওয়া যায়। বাহ্যিক ক্ষয়ক্ষতির বিরুদ্ধে প্রতিরোধ ক্ষমতা উন্নত করার জন্য সরাসরি দাফন বা উচ্চতর যান্ত্রিক চাপ সহ অঞ্চলগুলির জন্য সাঁজোয়া ধরনের সুপারিশ করা হয়।
উত্তর: অ্যালুমিনিয়াম কন্ডাক্টর সংস্করণগুলি সাধারণত তাদের কম ওজন এবং খরচ সুবিধার কারণে দীর্ঘ-দূরত্বের ট্রান্সমিশন প্রকল্পগুলিতে ব্যবহৃত হয়। উচ্চ পরিবাহিতা বা ঘনীভূত লোড ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য কপার কন্ডাকটর সংস্করণ পছন্দ করা হয়।
উত্তর: 0°C এর নিচে তাপমাত্রায়, ইনসুলেশন ক্র্যাকিংয়ের ঝুঁকি কমাতে ইনস্টলেশনের আগে 5°C এর উপরে তারের প্রিহিটিং বাঞ্ছনীয়। পাড়ার সময়, তারের কার্যক্ষমতা বজায় রাখতে অত্যধিক নমন, তীক্ষ্ণ প্রান্ত এবং যান্ত্রিক ক্ষতি এড়িয়ে চলুন।
