Qiancheng 26/35kV XLPE ইনসুলেটেড পাওয়ার ক্যাবল হল ইঞ্জিনিয়ারিং সংগ্রহের জন্য পছন্দের পছন্দ। এটি স্থিতিশীল গুণমান, সম্পূর্ণ সম্মতি এবং উচ্চ নির্ভরযোগ্যতা বৈশিষ্ট্যযুক্ত। এটি 35kV প্রধান পাওয়ার গ্রিডের নতুন-বিল্ড নির্মাণের পাশাপাশি বিদ্যমান পাওয়ার সাপ্লাই লাইনগুলির সংস্কার ও আপগ্রেডিংয়ের জন্য ব্যাপকভাবে প্রয়োগ করা হয়।
|
নামমাত্র কন্ডাক্টর ক্রস-বিভাগীয় এলাকা (মিমি²) |
নিরোধক বেধ (মিমি) |
খাপের বেধ (মিমি) |
আনুমানিক কেবল বাইরের ব্যাস (মিমি) |
কিউ কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (Ω/কিমি) |
আল কন্ডাক্টরের ডিসি রেজিস্ট্যান্স (Ω/কিমি) |
পরীক্ষা ভোল্টেজ (kV/5 মিনিট) |
বায়ুতে Cu এর প্রশস্ততা (A) |
আল ইন এয়ারের প্রশস্ততা (A) |
সরাসরি সমাহিত মাটিতে Cu এর প্রশস্ততা (A) |
সরাসরি সমাহিত মাটিতে আল এর প্রশস্ততা (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0.3870 |
≤0.6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0.2680 |
≤0.4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0.1930 |
≤0.3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0.1530 |
≤0.2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0.1240 |
≤0.2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0.0991 |
≤0.1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0.0754 |
≤0.1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0.0601 |
≤0.1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0.0470 |
≤0.0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0.0366 |
≤0.0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0.0283 |
≤0.0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0.0221 |
≤0.0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0.0176 |
≤0.0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0.0151 |
≤0.0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0.3870 |
≤0.6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0.2680 |
≤0.4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0.1930 |
≤0.3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0.1530 |
≤0.2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0.124 |
≤0.2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0.0991 |
≤0.1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0.0754 |
≤0.1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0.0601 |
≤0.1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0.0470 |
≤0.0778 |
91 |
610 |
485 |
625 |
500 |
নমন ব্যাসার্ধ
একক-কোর তারের জন্য অনুমোদিত নমন ব্যাসার্ধ: 20 (d+D) ±5%
মাল্টি-কোর তারের জন্য অনুমোদিত নমন ব্যাসার্ধ: 15 (d+D) ±5%
D = তারের প্রকৃত বাইরের ব্যাস (মিমি)
d = পরিবাহীর প্রকৃত ব্যাস (মিমি)
পাড়ার তাপমাত্রা
প্রি-হিটিং বাধ্যতামূলক যদি লেয়ারিং 0℃-এর নিচে করা হয়।
ডিম্বপ্রসর উচ্চতা পার্থক্য
তারের পাড়ার জন্য উল্লম্ব উচ্চতার পার্থক্যের উপর কোন সীমাবদ্ধতা নেই।

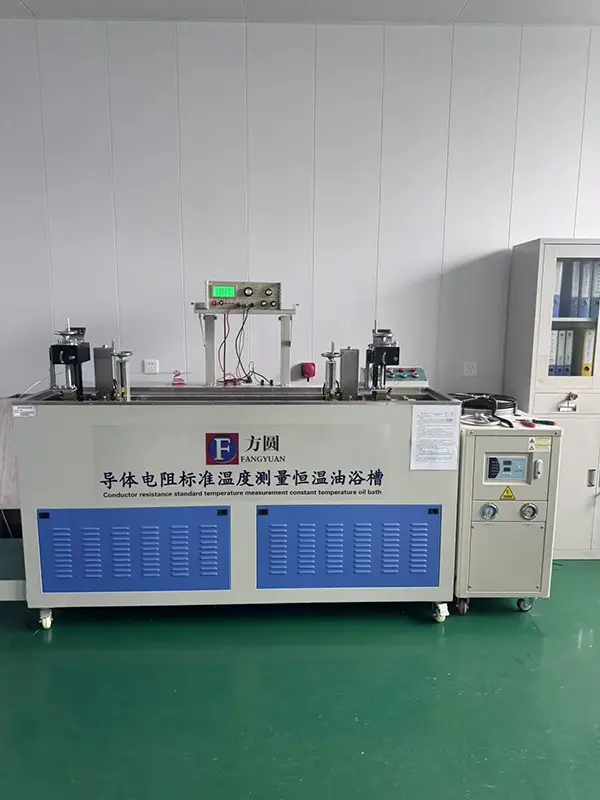

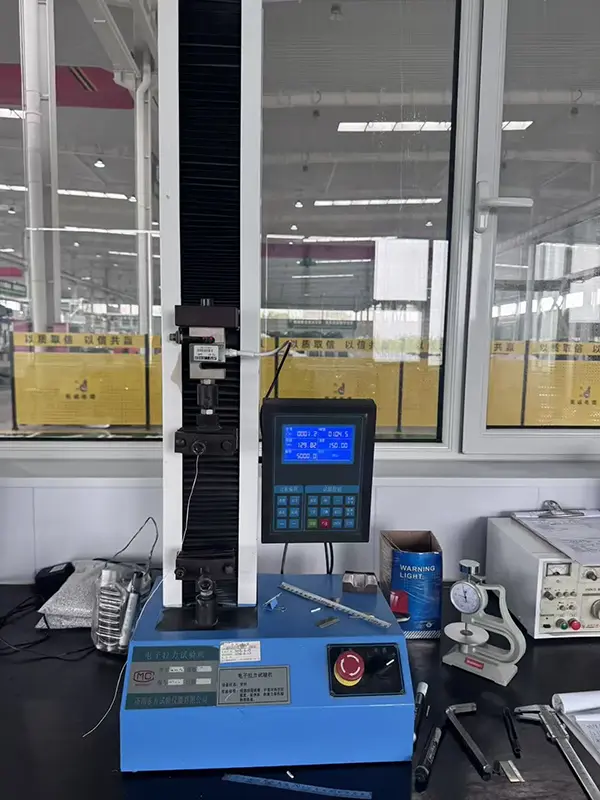

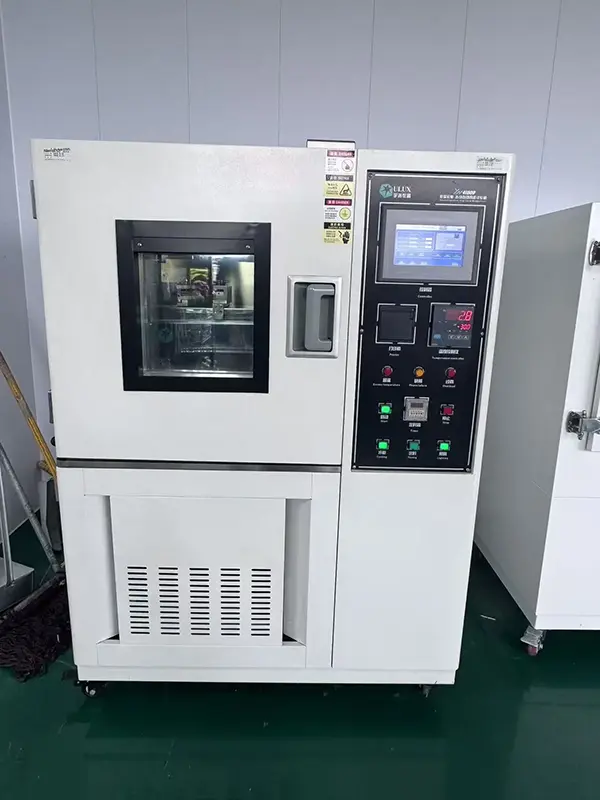

সমস্ত Qiancheng 26/35kV XLPE ইনসুলেটেড পাওয়ার কেবল ডেলিভারির আগে সম্পূর্ণ-সেট পরীক্ষা সম্পূর্ণ করে। সমস্ত ল্যাব পরীক্ষার ফলাফল স্থিতিশীল মান পূরণ করে, দীর্ঘমেয়াদী অপারেশন চলাকালীন অন্তরণ ভাঙ্গন এবং শর্ট-সার্কিট আগুনের লুকানো ঝুঁকি দূর করে।
শিখা-প্রতিরোধী সংস্করণ কার্যকরভাবে অনুদৈর্ঘ্য শিখা বিস্তার রোধ করে। হ্যালোজেন-মুক্ত স্বল্প ধোঁয়া প্রকারের জন্য, জ্বলনের সময় আলোর সংক্রমণ 75% ছাড়িয়ে যায় বিষাক্ত এবং ক্ষয়কারী হ্যালাইড ধোঁয়া ছাড়াই। একাধিক শহুরে ভূগর্ভস্থ ইউটিলিটি টানেল প্রকল্পগুলি এই তারের সাথে একযোগে অগ্নি-তত্ত্বাবধান গ্রহণযোগ্যতা অতিক্রম করেছে।
সাঁজোয়া কাঠামো বহিরাগত খনন শক্তি থেকে নিষ্পেষণ এবং স্ক্র্যাচ প্রতিরোধ করে। বাইরের খাপ আবহাওয়া-প্রতিরোধী PVC/PE উপাদান গ্রহণ করে। বহিরঙ্গন ওপেন-এয়ার এবং সরাসরি সমাহিত ইনস্টলেশনের জন্য, এটি ইউভি বিকিরণ এবং অ্যাসিড-ক্ষার মাটির ক্ষয় প্রতিরোধ করে, সাইট পরিদর্শন এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে।
নতুন-শক্তি সেক্টর: বায়ু শক্তি এবং ফটোভোলটাইক প্রকল্পের জন্য 35kV স্টেপ-আপ সাবস্টেশনের মধ্যে প্রধান ট্রান্সমিশন তারগুলি।
মিউনিসিপ্যাল পাওয়ার গ্রিড: শহুরে 35kV সাবস্টেশনের নেটওয়ার্কিং এবং পুরানো হাই-ভোল্টেজ লাইনগুলির আপগ্রেডিং।
শিল্প প্ল্যান্ট: বড় আকারের ধাতুবিদ্যা, রাসায়নিক এবং খনি ঘাঁটির জন্য উচ্চ-ভোল্টেজ নিবেদিত পাওয়ার সাপ্লাই লাইন।
মিউনিসিপ্যাল অবকাঠামো: ভূগর্ভস্থ ব্যাপক ইউটিলিটি টানেল, রেল ট্রানজিট এবং বড় মাপের হাব শিল্প পার্কের মতো সীমাবদ্ধ স্থানগুলির জন্য বিদ্যুৎ বিতরণ।
উত্তর: এই তারের জন্য উল্লম্ব স্থাপনের উচ্চতার পার্থক্যের কোন নির্দিষ্ট সীমাবদ্ধতা নেই। এটি খাদ, ঢাল এবং পাহাড়ী স্থান সহ উল্লেখযোগ্য উচ্চতা পরিবর্তন সহ ইনস্টলেশনের জন্য বিবেচনা করা যেতে পারে, যদি নির্বাচিত নির্মাণ প্রকল্পের প্রয়োজনীয়তা পূরণ করে।
উত্তর: হ্যালোজেন-মুক্ত কম ধোঁয়া সংস্করণ দহনের সময় কম ধোঁয়া উৎপন্ন করে এবং ক্ষয়কারী হ্যালোজেন-ধারণকারী ধোঁয়া ছেড়ে দেয় না। এর অপটিক্যাল দৃশ্যমানতা এবং কম ধোঁয়ার বৈশিষ্ট্যগুলি আবদ্ধ এলাকায় যেমন ভূগর্ভস্থ ইউটিলিটি টানেলগুলিতে সুবিধাজনক হতে পারে যেখানে আগুন এবং ধোঁয়ার প্রয়োজনীয়তা বেশি।
উত্তর: সাঁজোয়া নির্মাণ খননের সময় নিষ্পেষণ, প্রভাব এবং ক্ষতির বিরুদ্ধে অতিরিক্ত যান্ত্রিক সুরক্ষা প্রদান করে। নির্বাচিত আবরণ উপাদানের উপর নির্ভর করে, তারের মাটিতে UV এক্সপোজার এবং অ্যাসিড-ক্ষার অবস্থার প্রতিরোধও প্রদান করতে পারে, যা এই শর্তগুলি বিদ্যমান যেখানে এটি বহিরঙ্গন এবং সরাসরি সমাহিত স্থাপনার জন্য উপযুক্ত করে তোলে।
উত্তর: সমাপ্ত তারগুলি পণ্য এবং প্রকল্পের প্রয়োজনীয়তার জন্য নির্দিষ্ট করা প্রাসঙ্গিক বৈদ্যুতিক পরীক্ষার মধ্য দিয়ে যায়। পরীক্ষা আইটেমগুলি নিরোধক এবং ভোল্টেজ সহ্য করার কার্যক্ষমতা অন্তর্ভুক্ত করতে পারে, চালান এবং ইনস্টলেশনের আগে তারের বৈদ্যুতিক অবস্থা যাচাই করতে সহায়তা করে।
উত্তর: সাধারণত বায়ু এবং ফটোভোলটাইক পাওয়ার প্রকল্পের জন্য 35 কেভি স্টেপ-আপ সাবস্টেশনের মধ্যে প্রধান পাওয়ার ট্রান্সমিশন সার্কিট অন্তর্ভুক্ত। শহুরে সাবস্টেশন নেটওয়ার্ক, উচ্চ-ভোল্টেজ লাইন সংস্কার এবং খনির ও রাসায়নিক সুবিধার জন্য উত্সর্গীকৃত পাওয়ার-সাপ্লাই সার্কিটের জন্যও তারের বিবেচনা করা যেতে পারে।
উত্তর: পরিবেষ্টিত তাপমাত্রা 0℃ এর নিচে হলে সরাসরি পাড়ার সুপারিশ করা হয় না। যেখানে নিম্ন-তাপমাত্রা ইনস্টলেশন অনিবার্য, সেখানে অন্তরণ এবং খাপের ফাটল বা যান্ত্রিক ক্ষতির ঝুঁকি কমাতে প্রযোজ্য ইনস্টলেশন প্রয়োজনীয়তা অনুসারে কেবলটি প্রিহিট করা উচিত।
উত্তর: তারেরটি আবদ্ধ প্রকৌশল পরিবেশ যেমন ভূগর্ভস্থ ইউটিলিটি টানেল, রেল ট্রানজিট সুবিধা এবং বড় শিল্প পার্কগুলিতে বিদ্যুৎ বিতরণের জন্য ব্যবহার করা যেতে পারে। প্রকল্পের ফায়ার-পারফরম্যান্স, ইনস্টলেশন এবং পরিবেশগত প্রয়োজনীয়তা অনুযায়ী উপযুক্ত তারের নির্মাণ নির্বাচন করা উচিত।
