Qiancheng থেকে 21/35kV XLPE ইনসুলেটেড পাওয়ার ক্যাবল উচ্চ-ভোল্টেজের প্রধান ট্রান্সমিশন লাইন যেমন শহুরে পাওয়ার-গ্রিড সংস্কার এবং শিল্প-মাইনিং সাবস্টেশনের জন্য পাওয়ার ট্রান্সমিশনের জন্য প্রয়োজনীয়তা পূরণ করে।
Qiancheng 21/35kV XLPE ইনসুলেটেড পাওয়ার তার। এটি দ্বৈত মান GB/T 12706 এবং IEC 60840 মেনে চলে। 21/35kV এর রেটেড ভোল্টেজ সহ, এটি একটি প্রধান মাঝারি এবং উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন তার হিসাবে কাজ করে।

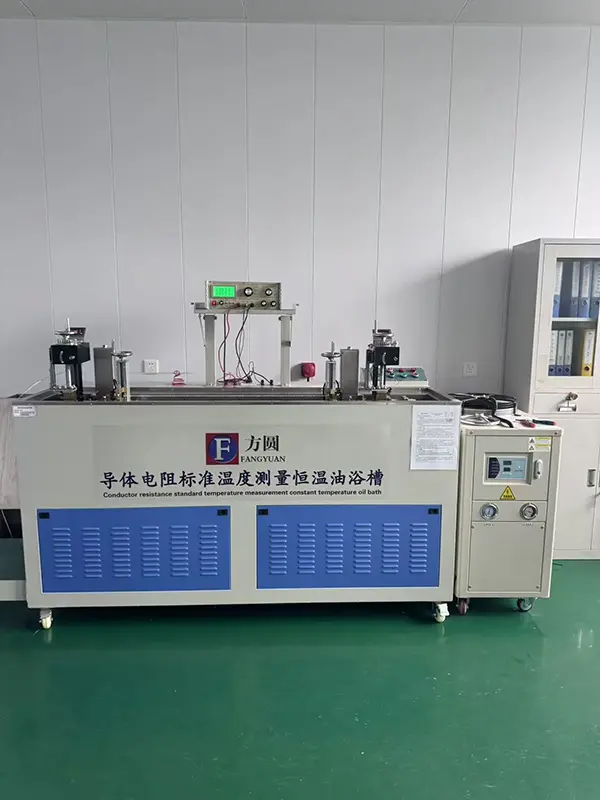

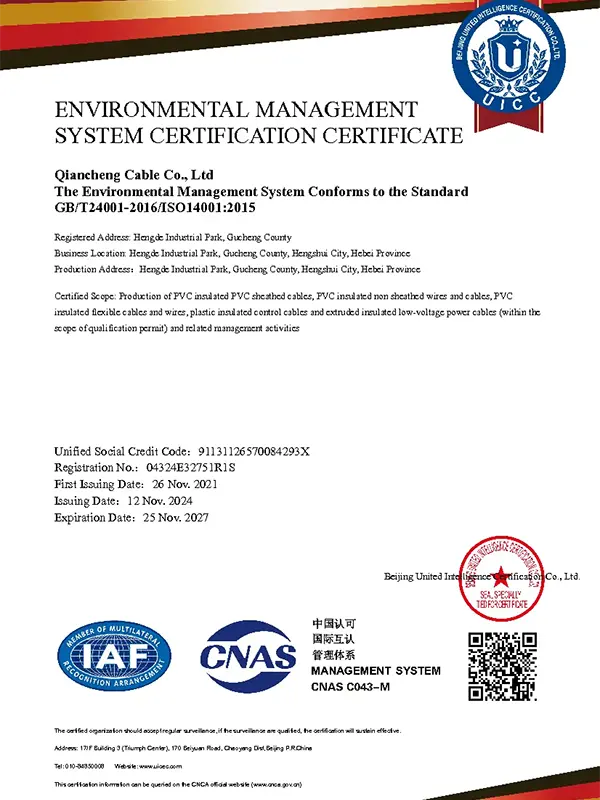

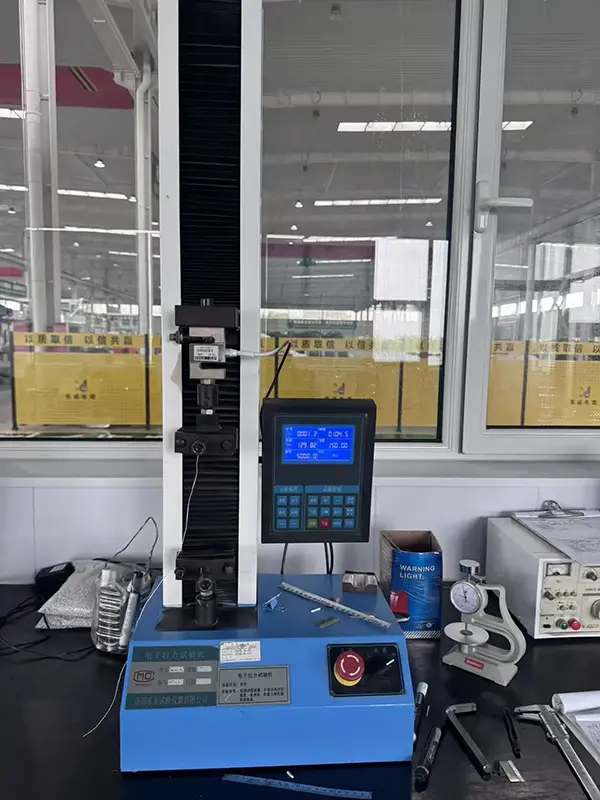

আমাদের কারখানার তারের উৎপাদনে 20 বছরের অভিজ্ঞতা রয়েছে। এটি একটি সিএনএএস-অনুমোদিত টেস্টিং ল্যাবরেটরি দিয়ে সজ্জিত। পূর্ণ-পরিসরের যোগ্যতা অফিসিয়াল ওয়েবসাইটে যাচাই করা যেতে পারে। তারের প্রতিটি ব্যাচ গুণমান-পরিদর্শন প্রতিবেদন এবং কারখানার শংসাপত্রের সাথে আসে এবং সমস্ত যোগ্যতার নথি যাচাইকরণের জন্য খুঁজে পাওয়া যায়।
800000 মিটারের বেশি Qiancheng 21/35kV XLPE ইনসুলেটেড পাওয়ার কেবল সরবরাহ করা হয়েছে সাবস্টেশন সম্প্রসারণ, খনির এলাকায় উচ্চ-ভোল্টেজ পাওয়ার-সাপ্লাই সংস্কার এবং শানডং অঞ্চলের শিল্প পার্কগুলির সামগ্রিক বিদ্যুৎ-বন্টন প্রকল্পের জন্য। ফিল্ড অপারেশন পরীক্ষাগুলি প্রমাণ করে যে 3 বছরের একটানা ফুল-লোড অপারেশনের পরে কোনও নিরোধক বার্ধক্য বা ভাঙ্গন নেই।
|
নামমাত্র কন্ডাক্টর ক্রস-বিভাগীয় এলাকা (মিমি²) |
নিরোধক বেধ (মিমি) |
খাপের বেধ (মিমি) |
আনুমানিক কেবল বাইরের ব্যাস (মিমি) |
ডিসি রেজিস্ট্যান্স কিউ (Ω/কিমি) |
ডিসি রেজিস্ট্যান্স আল (Ω/কিমি) |
পরীক্ষা ভোল্টেজ (kV/5 মিনিট) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
সরাসরি সমাহিত মাটিতে Ampacity-Cu (A) |
প্রত্যক্ষ-কবরযুক্ত মাটিতে অ্যামপাসিটি-আল (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |

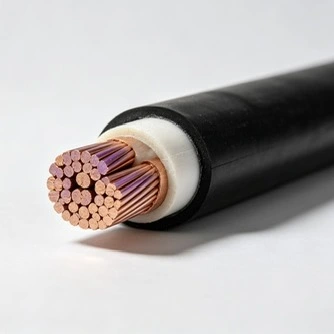

উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত কম্প্যাক্টেড স্ট্র্যান্ডেড কপার কন্ডাক্টর। পরিবাহকের পরিমাপ করা ডিসি প্রতিরোধকে কঠোরভাবে জাতীয়-মান সীমার মধ্যে রাখা হয়, কম পরিবাহী ক্ষতির বৈশিষ্ট্যযুক্ত। ভারী-কারেন্ট লোড ≤65K এর অধীনে পরিমাপ করা তাপমাত্রা বৃদ্ধি।
ইন্টিগ্রেটেড ট্রিপল-কো-এক্সট্রুশন প্রক্রিয়া দ্বারা নির্মিত. অন্তরণ বেধ বায়ু ফাঁক ছাড়া অভিন্ন. এটি স্থিরভাবে 42kV পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ পরীক্ষাকে 1 ঘন্টার জন্য ব্রেকডাউন ছাড়াই সহ্য করতে পারে। এটি Qiancheng 21/35kV XLPE ইনসুলেটেড পাওয়ার তারের মূল চাপ-বহনকারী কাঠামো হিসাবে কাজ করে।
অভ্যন্তরীণ আধা-পরিবাহী ঢাল এবং বাইরের অর্ধ-পরিবাহী ঢালের সম্মিলিত কাঠামো, যা বৈদ্যুতিক ক্ষেত্রের বিতরণকে সমান করে এবং স্থানীয় বৈদ্যুতিক ক্ষেত্রের ঘনত্বের কারণে নিরোধক ক্ষতি প্রতিরোধ করে।
স্টিল-টেপ আর্মারিং ভূগর্ভস্থ খনন থেকে নিষ্পেষণ শক্তি এবং ক্ষতি প্রতিরোধ করে। এইচডিপিই বাইরের আবরণ অ্যাসিড-ক্ষার জারা প্রতিরোধ এবং UV-বার্ধক্য প্রতিরোধের প্রদান করে, একাধিক পাড়ার পরিস্থিতির জন্য উপযুক্ত: সরাসরি সমাধি, নালী ইনস্টলেশন এবং কেবল-ট্রে রাউটিং।
XLPE ক্রস-লিঙ্কযুক্ত উপাদানের 90℃ তাপমাত্রা প্রতিরোধের শ্রেণী রয়েছে। এটি 250℃ এ স্বল্পমেয়াদী ওভারলোড 5সেকেন্ডের জন্য গলে না গিয়ে সহ্য করতে পারে। দীর্ঘমেয়াদী ভারী-লোড ট্রান্সমিশনের অধীনে নিরোধক খুব কমই হ্রাস পায়, লাইন-ফল্ট রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে।
তামা-উপাদান ইনকামিং পরিদর্শন থেকে সমাপ্ত-তারের বিতরণ পরীক্ষা পদ্ধতি। ভোল্টেজ-সহ্য, আংশিক স্রাব এবং তাপীয় বার্ধক্য সহ মূল পরীক্ষার ডেটা সিস্টেমে রেকর্ড করা হয়। ক্রেতারা ব্যাচ নম্বরের মাধ্যমে সমস্ত আসল পরীক্ষার ডেটা অ্যাক্সেস করতে পারে।
কর্মক্ষমতা কমপ্যাক্ট-গঠিত কন্ডাক্টর 92% এর উপরে একটি ভরাট সহগ অর্জন করে। সাধারণ ঢিলেঢালাভাবে আটকে থাকা তারের সাথে তুলনা করে, প্রকৃত পরিমাপে লাইন ভোল্টেজ ড্রপ প্রায় 7% কমে যায়, দীর্ঘমেয়াদী পাওয়ার-গ্রিড অপারেশন চলাকালীন বিদ্যুৎ-ব্যবহারের ক্ষতি সাশ্রয় করে।
কাস্টমাইজযোগ্য Qiancheng 21/35kV XLPE ইনসুলেটেড পাওয়ার কেবল বিকল্পগুলি: LSZH হ্যালোজেন-মুক্ত লো-স্মোক শীথ, ক্লাস-A শিখা-প্রতিরোধী টাইপ এবং অগ্নি-প্রতিরোধী প্রকার, টানেল এবং বদ্ধ পাওয়ার-ডিস্ট্রিবিউশন কক্ষের মতো বিশেষ অগ্নি-সুরক্ষা কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া।
পাড়ার আগে পরিখার নীচে সূক্ষ্ম বালির কুশন রাখুন। সাঁজোয়া তারের কবরের গভীরতা ≥0.8 মি। ভারী যানবাহন রোলিং সাপেক্ষে এলাকা এড়িয়ে চলুন. নির্মাণের পরে সম্পূর্ণ রুট চিহ্নিতকরণ যাতে পরবর্তীতে খনন করে তারের কাটা বন্ধ করা যায়।
একক Qiancheng 21/35kV XLPE ইনসুলেটেড পাওয়ার কেবলের জন্য, লেইং বেন্ডিং ব্যাসার্ধ তারের বাইরের ব্যাসের 15 গুণের কম হবে না। ঘন স্ট্যাকিং দ্বারা সৃষ্ট অত্যধিক গরম এড়াতে মাল্টি-কেবল বিন্যাসের জন্য তাপ-ব্যবহার ফাঁক সংরক্ষণ করুন।
দৃঢ়ভাবে ক্ষয়কারী নর্দমা এবং তীব্র সূর্যের আলোতে অরক্ষিত বহিরঙ্গন এক্সপোজারে দীর্ঘমেয়াদী নিমজ্জন এড়িয়ে চলুন। বাইরের খাপের ভঙ্গুর ফাটল রোধ করার জন্য 0℃ এর নিচে তাপমাত্রায় পাড়ার আগে প্রাক-হিট তারগুলি।
পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ-সহ্য পুনঃপরীক্ষা পাড়ার সমাপ্তির পরে সঞ্চালিত হবে। পরীক্ষায় উত্তীর্ণ হওয়ার পরই পাওয়ার-অন সুইচিং অনুমোদিত। আমাদের পেশাদার প্রযুক্তিবিদদের সাইটে গ্রহণযোগ্যতা নির্দেশিকা প্রদানের জন্য প্রেরণ করা যেতে পারে।
উত্তর: একটি প্রচলিত ঢিলেঢালাভাবে আটকে থাকা কন্ডাকটরের সাথে তুলনা করে, কম্প্যাক্ট করা নির্মাণ কন্ডাকটরের ফাঁক কমাতে পারে এবং কম বৈদ্যুতিক প্রতিরোধকে সমর্থন করতে পারে। এটি উচ্চ-বর্তমান লোডিংয়ের অধীনে তাপমাত্রা বৃদ্ধি পরিচালনা করতে সহায়তা করে, যা দীর্ঘমেয়াদী পাওয়ার ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য দরকারী।
উত্তর: XLPE নিরোধকের দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90℃। শর্ট-সার্কিট বা স্বল্প-সময়ের ওভারলোড অবস্থার অধীনে, নিরোধক একটি নির্দিষ্ট স্বল্প সময়ের জন্য 250℃ পর্যন্ত তাপমাত্রা সহ্য করতে পারে। প্রকৃত অপারেটিং সীমা প্রযোজ্য তারের মান এবং ইনস্টলেশন শর্তাবলী অনুসরণ করা উচিত।
উত্তর: অভ্যন্তরীণ এবং বাইরের আধা-পরিবাহী স্তরগুলি নিরোধকের চারপাশে বৈদ্যুতিক-ক্ষেত্র বিতরণ নিয়ন্ত্রণ করতে সহায়তা করে। কন্ডাক্টর এবং ইনসুলেশন ইন্টারফেসে স্থানীয় বৈদ্যুতিক-ক্ষেত্রের ঘনত্ব হ্রাস করে, শিল্ডিং সিস্টেম উচ্চ-ভোল্টেজ অপারেশনের সময় স্থিতিশীল নিরোধক কর্মক্ষমতা সমর্থন করে।
উত্তর: একটি সাঁজোয়া নির্মাণ সাধারণত পছন্দ করা হয় যেখানে সরাসরি কবরের জন্য অতিরিক্ত যান্ত্রিক সুরক্ষার প্রয়োজন হয়। পরিখার নীচে একটি উপযুক্ত বালির কুশন দেওয়া যেতে পারে এবং সমাধির গভীরতা প্রযোজ্য প্রকল্পের স্পেসিফিকেশন পূরণ করা উচিত। ইনস্টলেশনের পরে তারের রুটগুলিও স্পষ্টভাবে চিহ্নিত করা উচিত, বিশেষ করে এমন এলাকায় যেখানে পরে খনন বা যানবাহন চলাচল হতে পারে।
উত্তর: প্রযোজ্য স্পেসিফিকেশন অন্যথায় না থাকলে একটি একক তারের ন্যূনতম নমন ব্যাসার্ধ তার বাইরের ব্যাসের 15 গুণের কম হওয়া উচিত নয়। যখন সমান্তরালভাবে বেশ কয়েকটি তারের ইনস্টল করা হয়, তখন তাপ অপচয়ের জন্য পর্যাপ্ত ব্যবধান বজায় রাখা উচিত। অপ্রয়োজনীয় তাপমাত্রা বৃদ্ধি রোধ করতে অতিরিক্ত স্ট্যাকিং এড়ানো উচিত।
উত্তর: এই পরিবেশের জন্য নির্বাচিত তারের নির্মাণ যাচাই করা না হলে তীব্রভাবে ক্ষয়কারী পয়ঃনিষ্কাশন এবং তীব্র সূর্যালোকের সাথে অরক্ষিত বহিরঙ্গন অবস্থার দীর্ঘমেয়াদী এক্সপোজার এড়ানো উচিত। 0°C এর নিচে পরিবেষ্টিত তাপমাত্রায় ইনস্টলেশনের জন্য, খাপের ভঙ্গুর ক্ষতির ঝুঁকি কমাতে উপযুক্ত প্রিহিটিং ব্যবস্থা গ্রহণ করা উচিত।
উত্তর: ইনস্টলেশনের পরে, প্রয়োজনীয় বৈদ্যুতিক পরিদর্শন এবং পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করার পরীক্ষা প্রযোজ্য মান এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সম্পন্ন করা উচিত। প্রয়োজনীয় পরীক্ষাগুলি পাস করার পরে এবং ইনস্টলেশন গৃহীত হওয়ার পরেই সার্কিটটিকে শক্তিশালী করা উচিত। প্রকল্প-নির্দিষ্ট গ্রহণযোগ্যতার প্রয়োজনীয়তার জন্য প্রযুক্তিগত সহায়তা প্রদান করা যেতে পারে।
