মৌলিক পণ্য মডেল: KVV

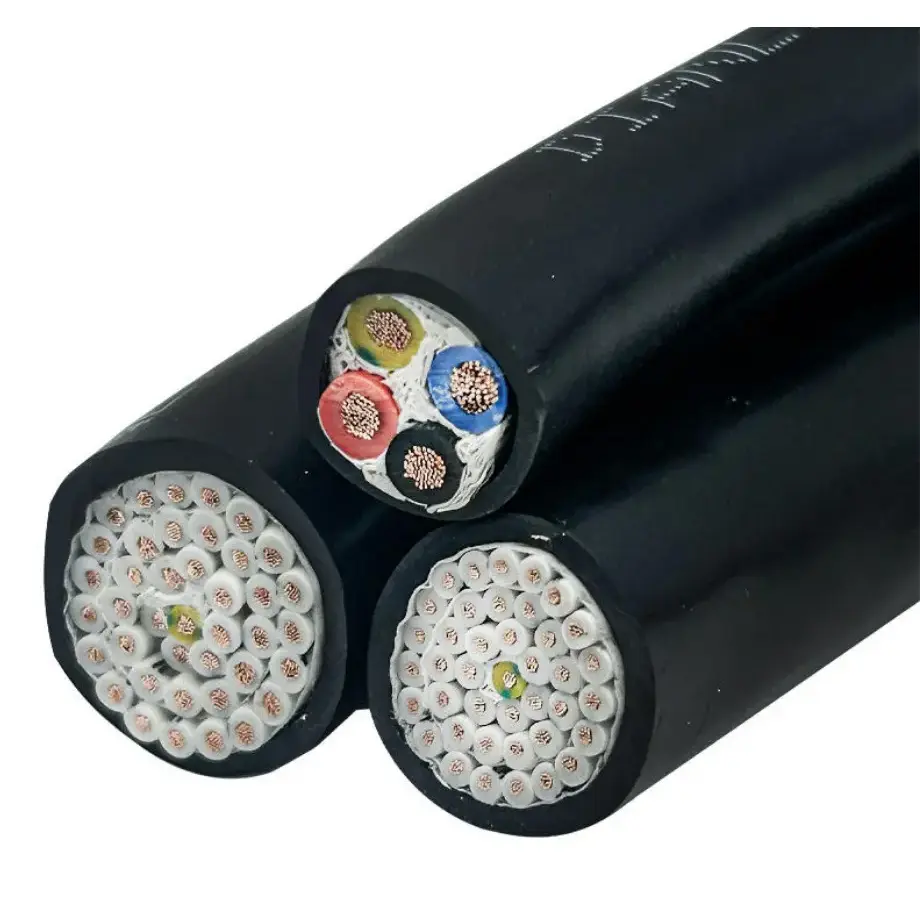

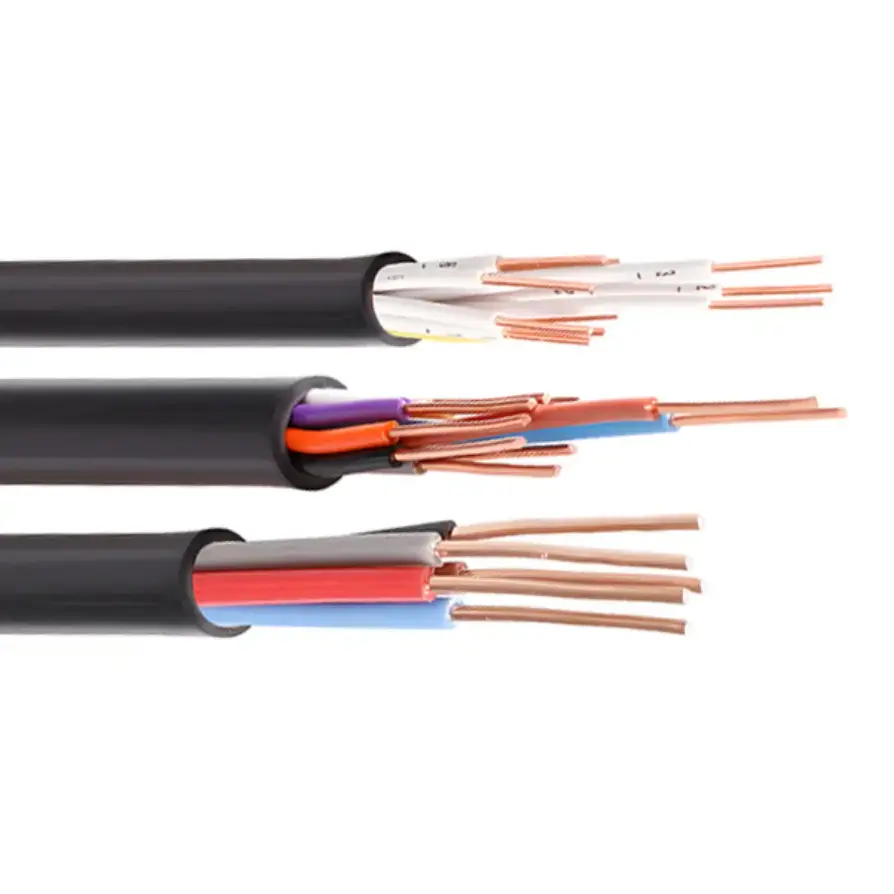

কপার পিভিসি কন্ট্রোল কেবল একটি উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত কপার কন্ডাক্টরকে পিভিসি নিরোধক এবং কম-ভোল্টেজ নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সহায়ক সার্কিটের জন্য একটি প্রতিরক্ষামূলক আবরণের সাথে একত্রিত করে। KVV নির্মাণ স্থির তারের উদ্দেশ্যে যেখানে একাধিক নিয়ন্ত্রণ সংকেত বা বৈদ্যুতিক ফাংশন একই তারের মাধ্যমে রুট করা প্রয়োজন। কন্ডাক্টরের আকার, মূল পরিমাণ, শিল্ডিং এবং আর্মারিং সরঞ্জাম কনফিগারেশন এবং ইনস্টলেশন পরিবেশ অনুযায়ী নির্বাচন করা যেতে পারে।
শিল্প অটোমেশন, বৈদ্যুতিক সরঞ্জাম এবং বিল্ডিং কন্ট্রোল সিস্টেমের জন্য, এই তারটি কন্ট্রোল ক্যাবিনেট, ফিল্ড ডিভাইস, মোটর, সেন্সর এবং অন্যান্য অক্জিলিয়ারী সার্কিট সংযোগ করার জন্য একটি ব্যবহারিক মাল্টি-কোর তারের বিকল্প সরবরাহ করে। প্রযোজ্য স্পেসিফিকেশন সার্কিট ভোল্টেজ, কন্ডাকটর ক্রস-সেকশন, কোরের সংখ্যা, পাড়ার পদ্ধতি এবং পরিবেশগত অবস্থা থেকে নিশ্চিত হওয়া উচিত, শুধুমাত্র কোর গণনা থেকে নয়।
|
প্যারামিটার আইটেম |
প্যারামিটার মান / প্রযুক্তিগত প্রয়োজনীয়তা |
মন্তব্য |
|
রেফারেন্স স্ট্যান্ডার্ড |
GB/T 9330-2020 |
প্লাস্টিক উত্তাপ নিয়ন্ত্রণ তারের জন্য জাতীয় মান |
|
রেটেড ভোল্টেজ |
450/750V |
0.6/1kV |
|
কন্ডাক্টর উপাদান |
উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামা |
সর্বোচ্চ দীর্ঘমেয়াদী অনুমোদিত অপারেটিং তাপমাত্রা ≤70℃ |
|
কন্ডাক্টর ক্রস-সেকশন রেঞ্জ |
0.5 ~ 10 মিমি² |
সাধারণ স্পেসিফিকেশন: 0.75, 1.0, 1.5, 2.5 মিমি² |
|
মূল পরিমাণ পরিসীমা |
2 ~ 61 কোর |
সাধারণ স্পেসিফিকেশন: 4, 7, 10, 14, 19, 24, 37 কোর |
|
নিরোধক প্রতিরোধ (70℃) |
≥ 0.01 MΩ·কিমি |
প্রকৃত মান ক্রস-সেকশন এলাকার সাথে পরিবর্তিত হয় |
|
ভোল্টেজ সহ্য করার পরীক্ষা |
3.0 kV/5 মিনিট কোন ভাঙ্গন নেই |
সংকেত সংক্রমণের জন্য নিরোধক নির্ভরযোগ্যতা গ্যারান্টি দেয় |
|
ন্যূনতম বাঁকানো ব্যাসার্ধ (অ-সাঁজোয়া) |
≥ 6 × তারের বাইরের ব্যাস |
পাড়ার সময় এই মানের নিচে যাবেন না |
|
ন্যূনতম বাঁকানো ব্যাসার্ধ (সাঁজোয়া / কপার টেপ ঢালযুক্ত) |
≥ 12 × তারের বাইরের ব্যাস |
অত্যধিক ছোট নমন ব্যাসার্ধ অন্তরণ স্তর ফাটল হতে পারে |
|
ন্যূনতম নমন ব্যাসার্ধ (ঢালযুক্ত নমনীয় কেবল) |
≥ 6 × তারের বাইরের ব্যাস |
|
|
পরিবেষ্টিত তাপমাত্রা ডিম্বপ্রসর |
≥ 0℃ |
প্রি-হিট ক্যাবল যদি তাপমাত্রা 0°C এর নিচে থাকে |
|
ডাইরেক্ট-বরাইড লেয়িং ডেপথ |
≥ 0.7 মি |
বাহ্যিক যান্ত্রিক ক্ষতি রোধ করতে সিমেন্ট সুরক্ষা স্ল্যাব বা সূক্ষ্ম বালি দিয়ে ঢেকে দিন |
|
মাল্টি-তারের সমান্তরাল পাড়া |
রিজার্ভ তাপ অপচয় ফাঁক |
দীর্ঘমেয়াদী ওভারলোড দ্বারা সৃষ্ট ত্বরিত নিরোধক বার্ধক্য এড়িয়ে চলুন |
|
অন্তরণ / খাপ উপাদান |
প্রিমিয়াম পিভিসি |
ভাল শিখা retardancy, প্রতিরোধের পরিধান এবং বিরোধী বার্ধক্য কর্মক্ষমতা |
|
ব্রেইডেড শিল্ড কভারেজ রেট |
≥ ৮০% |
KVVP/KVVRP মডেলের জন্য |
|
কপার টেপ শিল্ড |
কপার টেপ মোড়ানো |
KVVP2 মডেল, বিনুনিযুক্ত ঢালের চেয়ে ভাল কম-ফ্রিকোয়েন্সি বিরোধী হস্তক্ষেপ |
|
ইস্পাত টেপ Armoring |
ডবল ইস্পাত টেপ মোড়ানো |
KVV22 মডেল, উচ্চ যান্ত্রিক সুরক্ষা গ্রেড |
|
কন্ডাক্টরের ধরন (সলিড কোর) |
একক তামার তার |
KVV/KVVP/KVVP2/KVV22 |
|
বিশেষ-পরিবেশ নির্বাচন |

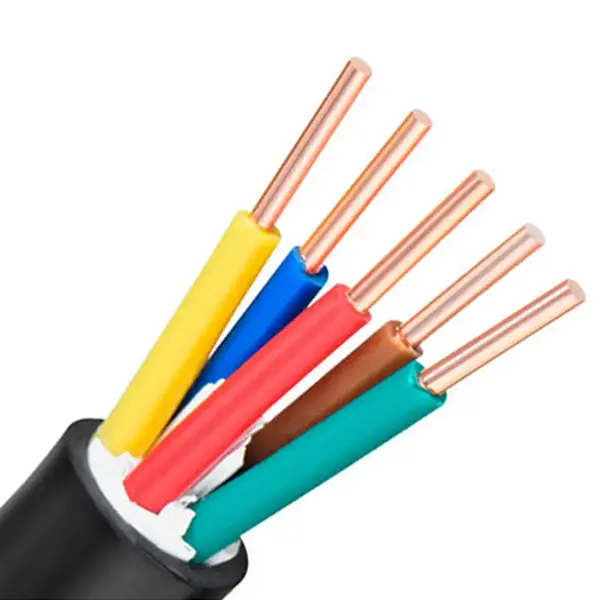

এনএইচ-কেভিভি |
অগ্নি-প্রতিরোধী প্রকার 90 মিনিটেরও বেশি সময় ধরে শক্তি এবং সংকেত সংক্রমণ বজায় রাখে |
|
এক্সপোর্ট স্ট্যান্ডার্ড |
IEC 60227 / IEC 60502 |
IEC 60227 450/750V এর সাথে মিলে যায় |
|
কয়লা-খনি তার |
MA কয়লা-নিরাপত্তা সার্টিফিকেশন প্রয়োজন |
|
|
মূল পরিমাণ নির্বাচন সাজেশন |
রিজার্ভ 10% -20% অতিরিক্ত কোর |
পরবর্তী পর্যায়ে রক্ষণাবেক্ষণ এবং সম্প্রসারণের জন্য সুবিধাজনক |
|
ক্রস-সেকশন নির্বাচন সাজেশন |
লো-পাওয়ার অ্যাপ্লিকেশনের জন্য 0.75~1.0mm² |
শিল্প অটোমেশনের জন্য 1.5~2.5mm²; বড় আকারের প্রকল্পের জন্য 4 মিমি² এর উপরে |
কন্ডাকটরটিকে উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামা হিসাবে নির্দিষ্ট করা হয়েছে, 0.5 থেকে 10 মিমি² পর্যন্ত ক্রস-বিভাগীয় বিকল্পগুলির সাথে। নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য, কন্ডাক্টরের আকার সংযুক্ত লোড, নিয়ন্ত্রণ ভোল্টেজ, অনুমোদিত ভোল্টেজ ড্রপ এবং ইনস্টলেশন দূরত্বের সাথে মিলিত হওয়া উচিত। 2 থেকে 61 কোরের উপলব্ধ কোর পরিসীমা একটি তারের একাধিক নিয়ন্ত্রণ বা পর্যবেক্ষণ সার্কিট মিটমাট করার অনুমতি দেয়।
PVC প্রমিত KVV নির্মাণের জন্য প্রাথমিক বৈদ্যুতিক নিরোধক এবং বাহ্যিক সুরক্ষা প্রদান করে। তালিকাভুক্ত সর্বোচ্চ দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা হল 70 ℃, যখন টেবিলটি অন্তত 0 ℃ একটি পাড়া পরিবেষ্টিত তাপমাত্রা নির্দিষ্ট করে৷ এই সীমার বাইরে ইনস্টলেশনের শর্তগুলির জন্য কেবল ইনস্টলেশন পদ্ধতি পরিবর্তন করার পরিবর্তে প্রযোজ্য তারের নির্মাণ এবং উপাদানের গ্রেডের নিশ্চিতকরণ প্রয়োজন।
পরিবর্তনশীল-ফ্রিকোয়েন্সি সরঞ্জাম, মোটর বা অন্যান্য বৈদ্যুতিক উত্সের কাছাকাছি ইনস্টল করা কন্ট্রোল সার্কিটগুলির জন্য অতিরিক্ত শিল্ডিংয়ের প্রয়োজন হতে পারে। KVVP এবং KVVRP কনফিগারেশনগুলি নির্দিষ্ট কভারেজ রেট সহ ব্রেইড শিল্ডিং ব্যবহার করতে পারে, যখন KVVP2 তামার টেপ মোড়ানো ব্যবহার করে। যেখানে যান্ত্রিক সুরক্ষা একটি অগ্রাধিকার, KVV22 নির্মাণ ডবল ইস্পাত টেপ আর্মারিং যোগ করে। এই কনফিগারেশনগুলি হস্তক্ষেপের উত্স, যান্ত্রিক এক্সপোজার এবং পাড়ার রুট অনুসারে নির্বাচন করা উচিত।
একটি প্রকল্পের জন্য প্রয়োজনীয় তারের নির্মাণের সাথে ইনস্টলেশন পদ্ধতির সরাসরি সম্পর্ক রয়েছে। স্পেসিফিকেশন সারণীতে তালিকাভুক্ত নন-আর্মার্ড তারের তারের বাইরের ব্যাসের ন্যূনতম 6 গুণের বাঁকানো ব্যাসার্ধ থাকে, যখন সাঁজোয়া বা তামা-টেপ-ঢালযুক্ত নির্মাণের জন্য বাইরের ব্যাসের কমপক্ষে 12 গুণ প্রয়োজন হয়। নির্দিষ্ট নমন ব্যাসার্ধ বজায় রাখা ইনস্টলেশনের সময় অন্তরণ এবং তারের কাঠামোর উপর অত্যধিক যান্ত্রিক চাপ প্রতিরোধ করতে সাহায্য করে।
সরাসরি দাফনের জন্য, তালিকাভুক্ত ন্যূনতম গভীরতা 0.7 মিটার, বাইরের যান্ত্রিক ক্ষতির বিরুদ্ধে অতিরিক্ত সুরক্ষা সহ। যখন সমান্তরালভাবে বেশ কয়েকটি তারের ইনস্টল করা হয়, তখন পর্যাপ্ত তাপ অপচয়ের স্থান বজায় রাখা উচিত। এই বিবরণগুলি বিশেষভাবে প্রাসঙ্গিক যখন একই নিয়ন্ত্রণ তারের স্পেসিফিকেশন বিভিন্ন ইনস্টলেশন এলাকায় ব্যবহার করা হচ্ছে।
ইন্ডাস্ট্রিয়াল অটোমেশন: কপার পিভিসি কন্ট্রোল কেবল পিএলসি কন্ট্রোল ক্যাবিনেট, প্রোডাকশন-লাইন ইকুইপমেন্ট, মেশিন কন্ট্রোল সার্কিট এবং অক্জিলিয়ারী সিগন্যাল ওয়্যারিং এর জন্য ব্যবহার করা যেতে পারে যেখানে একাধিক কম-ভোল্টেজ কন্ট্রোল ফাংশন সংযুক্ত করা প্রয়োজন।
যান্ত্রিক এবং বৈদ্যুতিক সরঞ্জাম: পাম্প, ফ্যান, কম্প্রেসার, মেশিন টুলস, রেফ্রিজারেশন সরঞ্জাম এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতি সম্পর্কিত নিয়ন্ত্রণ এবং প্রতিক্রিয়া সার্কিটগুলিতে প্রয়োগ করা হয়।
বিল্ডিং এবং মিউনিসিপ্যাল সিস্টেম: বিল্ডিং অটোমেশন, লিফট কন্ট্রোল, ফায়ার-কন্ট্রোল ইকুইপমেন্ট, স্ট্রিট-লাইট কন্ট্রোল এবং ওয়াটার সাপ্লাই বা ড্রেনেজ সিস্টেমে ব্যবহৃত হয় যেখানে তারের স্পেসিফিকেশন প্রযোজ্য সার্কিটের প্রয়োজনীয়তার সাথে মেলে।
নতুন শক্তি সরঞ্জাম: ফটোভোলটাইক সরঞ্জাম, শক্তি-সঞ্চয়স্থান সিস্টেম এবং চার্জিং পরিকাঠামোর চারপাশে সহায়ক নিয়ন্ত্রণ এবং পর্যবেক্ষণ সার্কিটগুলির জন্য ব্যবহার করা যেতে পারে যখন ভোল্টেজ, তাপমাত্রা এবং ইনস্টলেশন শর্তগুলি প্রযোজ্য স্পেসিফিকেশনের মধ্যে পড়ে।
পরিবহন এবং গুদামজাতকরণ: কনভেয়িং সিস্টেম, গুদাম সরঞ্জাম এবং অন্যান্য বৈদ্যুতিকভাবে পরিচালিত লজিস্টিক সিস্টেমের জন্য নিয়ন্ত্রণ সার্কিটগুলিতে প্রয়োগ করা হয়। যেখানে হস্তক্ষেপ বা যান্ত্রিক এক্সপোজারের জন্য অতিরিক্ত সুরক্ষা প্রয়োজন সেখানে ঢালযুক্ত বা সাঁজোয়া নির্মাণ বিবেচনা করা যেতে পারে।
একটি প্রযুক্তিগত সংগ্রহ বা প্রকল্পের স্পেসিফিকেশনের জন্য, শুধুমাত্র সাধারণ পণ্যের বিবরণের উপর নির্ভর না করে পরিমাপযোগ্য প্যারামিটারের বিরুদ্ধে কপার পিভিসি কন্ট্রোল কেবল পরীক্ষা করা উচিত। প্রাসঙ্গিক আইটেমগুলির মধ্যে রয়েছে কন্ডাকটর উপাদান, ক্রস-বিভাগীয় এলাকা, মূল পরিমাণ, নিরোধক প্রতিরোধ, ভোল্টেজ সহ্য করার কর্মক্ষমতা, নমন ব্যাসার্ধ এবং নির্বাচিত শিল্ডিং বা আর্মারিং কাঠামো।
সরবরাহকৃত স্পেসিফিকেশন GB/T 9330-2020 কে রেফারেন্স স্ট্যান্ডার্ড হিসাবে চিহ্নিত করে এবং রেটযুক্ত ভোল্টেজ, প্রতিরোধ, নিরোধক এবং ইনস্টলেশন প্রয়োজনীয়তা প্রদান করে। রপ্তানি প্রকল্পগুলির জন্য, প্রয়োজনীয় IEC মান, পরীক্ষার ডকুমেন্টেশন এবং গন্তব্য-বাজারের প্রয়োজনীয়তাগুলি উৎপাদনের আগে আলাদাভাবে নিশ্চিত করা উচিত। যেখানে একটি ঢালযুক্ত, সাঁজোয়া বা অগ্নি-প্রতিরোধী নির্মাণ প্রয়োজন, সেখানে সঠিক মডেলটিও ক্রয়ের স্পেসিফিকেশনে উল্লেখ করা উচিত।
সার্কিটের বৈদ্যুতিক ফাংশন দিয়ে শুরু করুন এবং তারের নিয়ন্ত্রণ, পর্যবেক্ষণ, প্রতিক্রিয়া বা সহায়ক সংকেত বহন করে কিনা তা নির্ধারণ করুন। তারপর প্রয়োজনীয় কন্ডাক্টর ক্রস-সেকশন এবং মূল পরিমাণ নিশ্চিত করুন। বৈদ্যুতিক হস্তক্ষেপ সহ প্রকল্পগুলির জন্য, একটি ঢালযুক্ত নির্মাণ বিবেচনা করুন; উন্মুক্ত রুটের জন্য যেখানে যান্ত্রিক সুরক্ষা গুরুত্বপূর্ণ, একটি সাঁজোয়া সংস্করণ আরও উপযুক্ত হতে পারে।
বৃহত্তর নিয়ন্ত্রণ ব্যবস্থার জন্য, অতিরিক্ত কোর সংরক্ষণ ভবিষ্যতে সার্কিট পরিবর্তনের জন্য ক্ষমতা প্রদান করতে পারে। টেবিলটি একটি 10%-20% অতিরিক্ত-কোর প্রস্তাবনা তালিকাভুক্ত করে, যখন ক্রস-সেকশন নির্বাচন প্রকৃত লোড, সার্কিটের দৈর্ঘ্য, ভোল্টেজ ড্রপ এবং ইনস্টলেশন অবস্থার বিরুদ্ধে পরীক্ষা করা উচিত। একটি বৃহত্তর কন্ডাক্টর শুধুমাত্র নির্বাচন করা উচিত নয় কারণ প্রকল্পের নিয়ন্ত্রণ পয়েন্টের একটি বড় সংখ্যা রয়েছে।
প্লাস্টিক উত্তাপ নিয়ন্ত্রণ তারের জন্য পণ্য রেফারেন্স GB/T 9330-2020 জন্য প্রদত্ত স্পেসিফিকেশন। রপ্তানি আদেশের জন্য, আইইসি প্রয়োজনীয়তা এবং গন্তব্য-বাজার মান প্রকৃত প্রয়োগ এবং তারের নির্মাণ অনুযায়ী নিশ্চিত করা উচিত।
তালিকাভুক্ত পরিসর 2 থেকে 61 কোর এবং কন্ডাকটর ক্রস-সেকশন 0.5 থেকে 10 মিমি² পর্যন্ত কভার করে। সাধারণ মূল পরিমাণে 4, 7, 10, 14, 19, 24 এবং 37 কোর অন্তর্ভুক্ত, যখন 0.75, 1.0, 1.5 এবং 2.5 মিমি² সাধারণ ক্রস-সেকশন হিসাবে তালিকাভুক্ত করা হয়েছে।
হ্যাঁ। KVVP এবং KVVRP নির্মাণগুলি কমপক্ষে 80% তালিকাভুক্ত কভারেজ হারে ব্রেইড শিল্ডিং দিয়ে নির্দিষ্ট করা যেতে পারে। KVVP2 তামার টেপ মোড়ানো ব্যবহার করে। উপযুক্ত শিল্ডিং কাঠামো হস্তক্ষেপের উত্স এবং ইনস্টলেশন পরিবেশের উপর নির্ভর করে।
সরবরাহকৃত প্রযুক্তিগত ডেটা সর্বাধিক দীর্ঘমেয়াদী অনুমোদিত অপারেটিং তাপমাত্রা 70 ℃ এবং একটি প্রচলিত পাড়া পরিবেষ্টিত তাপমাত্রা কমপক্ষে 0 ℃ তালিকাভুক্ত করে। 0℃ এর নিচে ইনস্টলেশন প্রয়োজন হলে, তারের প্রিহিটিং টেবিলে নির্দিষ্ট করা আছে। শীতল পরিবেশের জন্য বিশেষ নিম্ন-তাপমাত্রার নির্মাণগুলি আলাদাভাবে নিশ্চিত করা উচিত।
সরবরাহকৃত স্পেসিফিকেশনে ন্যূনতম 0.7 মিটার গভীরতা সরাসরি সমাহিত করা হয়েছে এবং বাহ্যিক যান্ত্রিক ক্ষতির বিরুদ্ধে সুরক্ষার জন্য বলা হয়েছে। প্রকৃত তারের নির্মাণ মাটির অবস্থা, যান্ত্রিক এক্সপোজার, আর্দ্রতা এবং সরাসরি কবর দেওয়ার আগে প্রকল্প স্থাপনের প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত।
একটি সঠিক স্পেসিফিকেশন চেক করার জন্য, প্রয়োজনীয় মূল পরিমাণ, কন্ডাকটর ক্রস-সেকশন, রেট করা ভোল্টেজ, তারের দৈর্ঘ্য, পাড়ার পদ্ধতি এবং ইনস্টলেশন পরিবেশ প্রদান করুন। যদি শিল্ডিং, কপার টেপ মোড়ানো, ইস্পাত টেপ আর্মারিং বা অগ্নি-প্রতিরোধী নির্মাণের প্রয়োজন হয়, তাহলে সংশ্লিষ্ট প্রয়োজনীয়তা অন্তর্ভুক্ত করুন যাতে তারের মডেল এবং প্রযুক্তিগত ডকুমেন্টেশন সঠিকভাবে মেলে।
