পণ্য মডেল: KYJV, KYJVP, KYJV22, KYJY, ইত্যাদি।

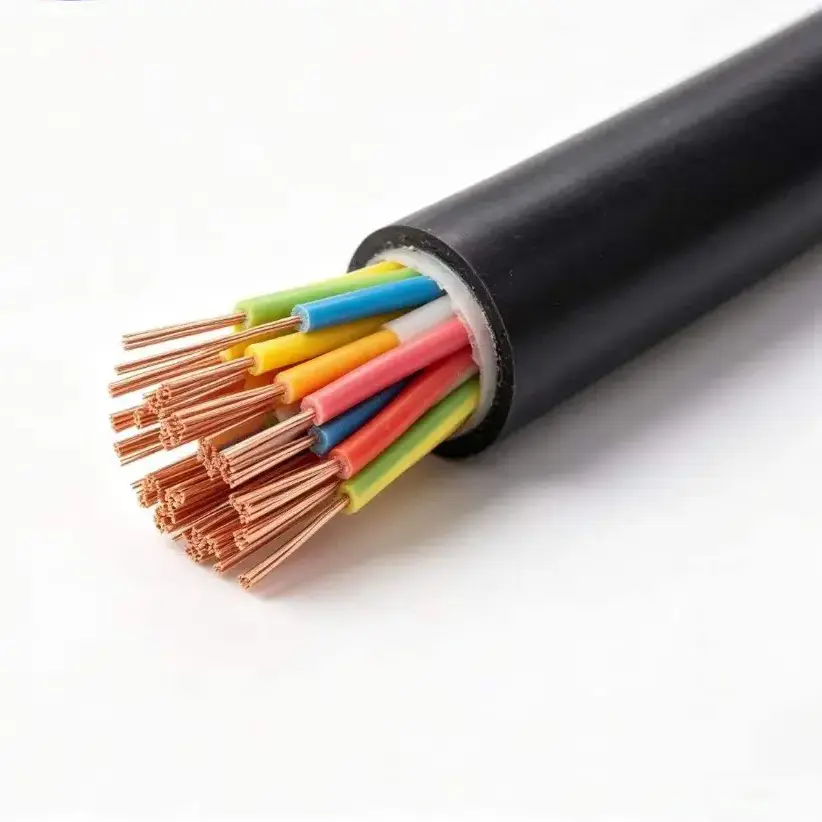

XLPE কপার কন্ট্রোল কেবল লো-ভোল্টেজ কন্ট্রোল, ইন্সট্রুমেন্টেশন এবং সিগন্যাল সার্কিটের জন্য ব্যবহার করা হয় যেখানে ইনসুলেশন সিস্টেমকে উন্নত অপারেটিং তাপমাত্রা মিটমাট করতে হয়। স্ট্যান্ডার্ড নির্মাণ উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত কপার কন্ডাক্টরকে XLPE নিরোধক এবং একটি পিভিসি বাইরের আবরণের সাথে একত্রিত করে, বিভিন্ন ইনস্টলেশন অবস্থার জন্য উপলব্ধ নিরস্ত্র, ঢালযুক্ত এবং ইস্পাত-টেপ সাঁজোয়া কনফিগারেশন সহ।
সরবরাহ করা প্রযুক্তিগত ডেটা 450/750V এর একটি রেট করা ভোল্টেজ, সর্বোচ্চ দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90 °C এবং 0.75 থেকে 6 মিমি² পর্যন্ত স্ট্যান্ডার্ড কন্ডাক্টর ক্রস-সেকশনগুলি নির্দিষ্ট করে৷ সার্কিট এবং পাড়া পদ্ধতির উপর নির্ভর করে, তারের কঠিন বা নমনীয় কন্ডাক্টর, একাধিক মূল কনফিগারেশন, শিল্ডিং, আর্মারিং বা WDZ লো-স্মোক জিরো-হ্যালোজেন নির্মাণের সাথে সরবরাহ করা যেতে পারে।
|
পরামিতি বিভাগ |
প্যারামিটার আইটেম |
প্রযুক্তিগত নির্দেশক |
পরিপূরক নোট |
|
প্রযোজ্য মান |
জাতীয় মান |
GB/T 9330 |
দেশীয় প্রকল্প গ্রহণ এবং রপ্তানি বাণিজ্যের জন্য; সম্পূর্ণ CMA পরীক্ষার রিপোর্ট পাওয়া যায় |
|
মৌলিক বৈদ্যুতিক পরামিতি |
রেটেড ভোল্টেজ |
450/750V |
কম-ভোল্টেজ সরঞ্জাম নিয়ন্ত্রণ, যন্ত্র সংকেত এবং রিলে-সুরক্ষা সার্কিটগুলির জন্য উত্সর্গীকৃত |
|
কন্ডাক্টর স্পেসিফিকেশন |
কন্ডাক্টর উপাদান |
99.99% উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামা |
KYJV-এর জন্য ক্লাস 1 কঠিন কন্ডাক্টর; KYJVR-এর জন্য ক্লাস 5 নমনীয় কন্ডাক্টর |
|
কন্ডাক্টর স্পেসিফিকেশন |
স্ট্যান্ডার্ড কন্ডাক্টর ক্রস-সেকশন |
0.75, 1.0, 1.5, 2.5, 4, 6 মিমি² |
সম্পূর্ণ নামমাত্র ক্রস-সেকশন এবং সঠিক দৈর্ঘ্য; পরিমাপ কন্ডাকটর প্রতিরোধের প্রতিটি ব্যাচ জন্য দায়ের করা |
|
কন্ডাক্টর স্পেসিফিকেশন |
স্ট্যান্ডার্ড কোর সিরিজ |
2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, 61 কোর |
বিশেষ মূল পরিমাণের জন্য কাস্টম উত্পাদন সমর্থিত |
|
তারের কাঠামোগত উপাদান |
নিরোধক উপাদান |
XLPE ক্রস-লিঙ্কড পলিথিন |
দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা: 90 ডিগ্রি সেলসিয়াস; স্বল্পমেয়াদী ওভারলোড সহনশীলতা: 130 ডিগ্রি সেলসিয়াস |
|
তারের কাঠামোগত উপাদান |
বাইরের খাপ উপাদান |
পিভিসি পলিভিনাইল ক্লোরাইড |
সাধারণ-উদ্দেশ্য প্রকার; WDZ কম ধোঁয়া শূন্য-হ্যালোজেন খাপ আপগ্রেড বিকল্প হিসাবে উপলব্ধ |
|
বৈদ্যুতিক কর্মক্ষমতা সূচক |
20 ডিগ্রি সেলসিয়াসে অন্তরণ প্রতিরোধের |
≥1000 MΩ·কিমি |
স্যাঁতসেঁতে ভূগর্ভস্থ পাড়ার জন্য অবক্ষয় ছাড়াই নিরোধক কর্মক্ষমতা স্থিতিশীল থাকে |
|
বৈদ্যুতিক কর্মক্ষমতা সূচক |
সমাপ্ত পণ্য সহ্য-ভোল্টেজ পরীক্ষা |
3000 V/5 মিনিট, কোন ভাঙ্গন নেই |
লুকানো নিরোধক ভাঙ্গনের ঝুঁকি দূর করতে ডেলিভারির আগে 100% সম্পূর্ণ পরিদর্শন |
|
এনভায়রনমেন্টাল অপারেটিং প্যারামিটার |
দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা |
সর্বোচ্চ 90 °সে |
PVC তারের তুলনায় 20 °C উচ্চ তাপমাত্রা প্রতিরোধের; ব্যাপকভাবে বার্ধক্য হার হ্রাস |
|
এনভায়রনমেন্টাল অপারেটিং প্যারামিটার |
ন্যূনতম laying তাপমাত্রা |
≥0 °সে |
কাস্টম ঠান্ডা-প্রতিরোধী সংস্করণ -30 ডিগ্রি সেলসিয়াসে সরাসরি ইনস্টলেশনের অনুমতি দেয় |
|
লেয়িং ডাইমেনশন (ন্যূনতম নমন ব্যাসার্ধ) |
নিরস্ত্র KYJV/KYJVR |
≥6 × তারের বাইরের ব্যাস |
তারের ট্রে, অভ্যন্তরীণ নালী তারের জন্য এবং তারের পরিখাতে স্থায়ী তারের |
|
লেয়িং ডাইমেনশন (ন্যূনতম নমন ব্যাসার্ধ) |
রক্ষা KYJVP |
≥8 × তারের বাইরের ব্যাস |
তামা-ব্রেইড শিল্ডিং কভারেজ ≥80 % ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ ব্লক করতে |
|
লেয়িং ডাইমেনশন (ন্যূনতম নমন ব্যাসার্ধ) |
স্টিল-টেপ সাঁজোয়া KYJV22 |
≥12 × তারের বাইরের ব্যাস |
ডাবল-স্তর ইস্পাত-টেপ বর্ম; সরাসরি ভূগর্ভস্থ কবরের জন্য উপযুক্ত, ইঁদুর-প্রমাণ এবং কম্প্রেশন-প্রতিরোধী |
|
ঐচ্ছিক ডেরিভেটিভ মডেল |
আপগ্রেড করা কার্যকরী সংস্করণ |
শিল্ডেড টাইপ, সাঁজোয়া টাইপ, WDZ লো-স্মোক জিরো-হ্যালোজেন টাইপ |
টানেল, হাসপাতাল এবং শপিং মলের মতো উচ্চ-অধিগ্রহনকারী সাইটগুলির জন্য উপযুক্ত |
|
মাত্রা পরামিতি সরবরাহ করুন |
স্ট্যান্ডার্ড ডেলিভারি দৈর্ঘ্য |
গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য |
কোন দৈর্ঘ্যের জন্য কাস্টম কাটিয়া; দৈর্ঘ্য সহনশীলতা ±0.5% |
|
মাত্রা পরামিতি সরবরাহ করুন |
মূল শনাক্তকরণ |
সবুজ-হলুদ আর্থিং কোর সহ বহু রঙের কোর |
পরিষ্কার সনাক্তকরণ সাইটের তারের ত্রুটিগুলি হ্রাস করে |
|
মাত্রা পরামিতি সরবরাহ করুন |
প্যাকেজিং |

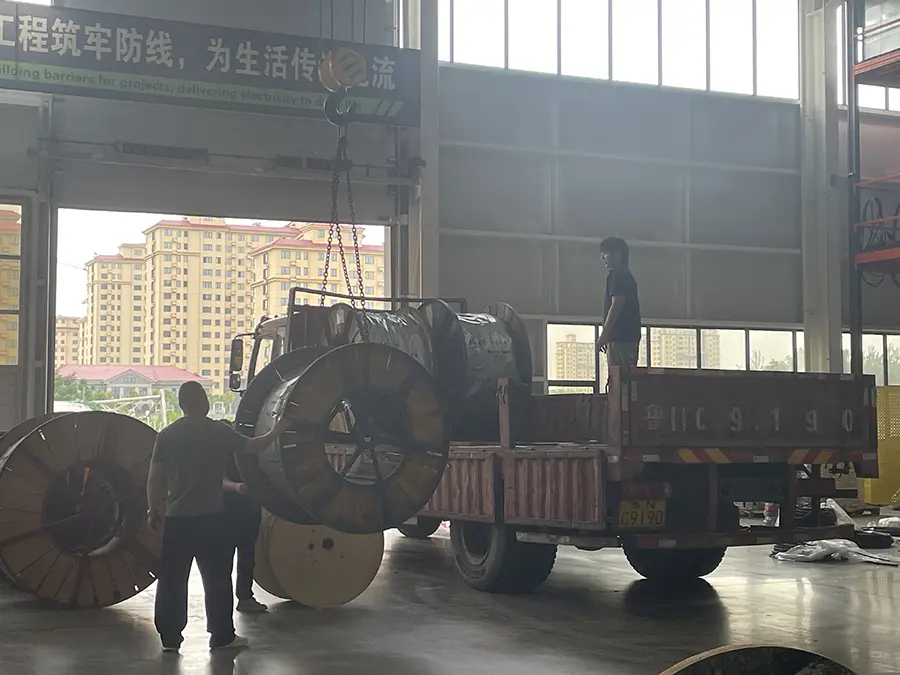

প্লাস্টিক ফিল্ম মোড়ানো + প্লাস্টিকের রিল / ফিউমিগেটেড কাঠের রিল |
রপ্তানি আদেশের জন্য ধূমায়িত কাঠের রিল, সম্পূর্ণ পরীক্ষা এবং সিই সার্টিফিকেশন নথি সংযুক্ত |
ক্রস-লিঙ্কড পলিথিন প্রাথমিক নিরোধক স্তর গঠন করে। সরবরাহকৃত স্পেসিফিকেশন সর্বাধিক দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90 °C এবং একটি স্বল্পমেয়াদী ওভারলোড সহনশীলতা 130 °C দেয়। এই তাপমাত্রা পরিসীমা XLPE নিরোধক বিবেচনা করার একটি প্রধান কারণ যখন একটি নিয়ন্ত্রণ ইনস্টলেশন সাধারণ-উদ্দেশ্য PVC-অন্তরক তারের সাধারণ অবস্থার উপরে কাজ করতে পারে।
কন্ডাকটরটি 99.99% উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামা হিসাবে নির্দিষ্ট করা হয়েছে। KYJV একটি ক্লাস 1 কঠিন কন্ডাক্টর ব্যবহার করে, যখন KYJVR একটি ক্লাস 5 নমনীয় কন্ডাকটর সহ তালিকাভুক্ত হয়। কন্ডাকটর নির্মাণ তাই ফিক্সড ওয়্যারিং বা ইনস্টলেশনের সাথে মিলিত হতে পারে যেখানে অতিরিক্ত নমনীয়তা প্রয়োজন।

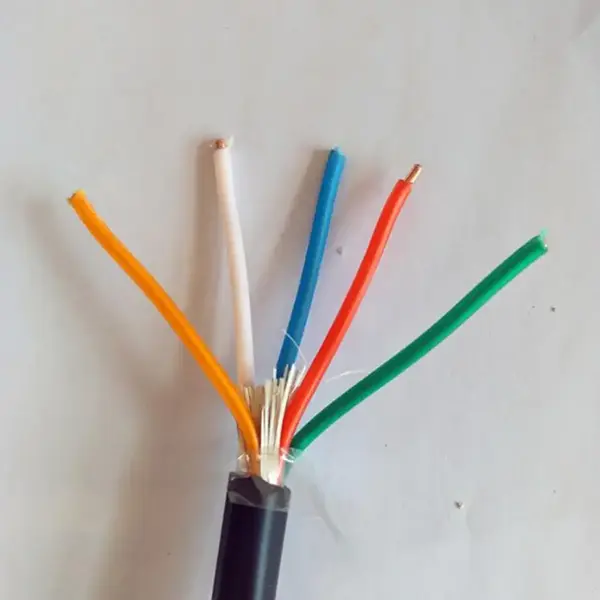

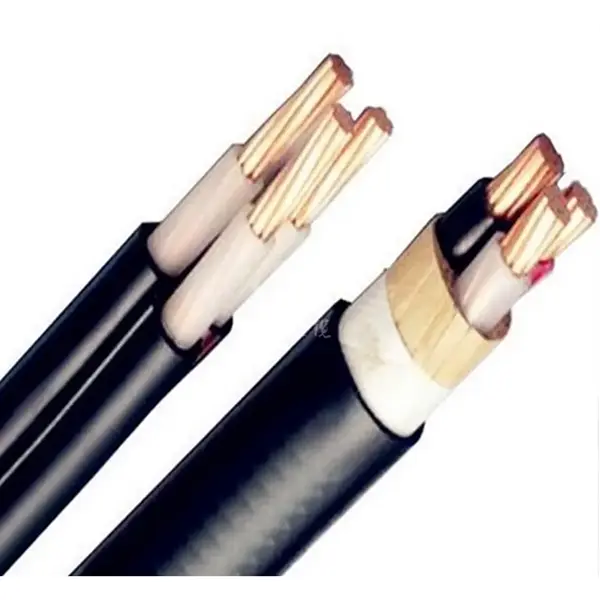

স্ট্যান্ডার্ড বাইরের খাপ হল PVC, যেখানে একটি WDZ লো-স্মোক জিরো-হ্যালোজেন সংস্করণ একটি আপগ্রেড বিকল্প হিসাবে উপলব্ধ। ঢালযুক্ত KYJVP তামা-বিনুনিযুক্ত ঢাল যুক্ত করে, যখন KYJV22 অতিরিক্ত যান্ত্রিক সুরক্ষা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ইস্পাত-টেপ বর্ম ব্যবহার করে। এই ভেরিয়েন্টগুলি প্রতিটি প্রকল্পের জন্য একটি কনফিগারেশন ব্যবহার করার পরিবর্তে তারের নির্মাণকে আশেপাশের ইনস্টলেশনের সাথে মিলিত করার অনুমতি দেয়।
মূল পরিমাণ তারের দ্বারা পরিবেশিত নিয়ন্ত্রণ, যন্ত্র বা সুরক্ষা সার্কিটের সংখ্যার সাথে সঙ্গতিপূর্ণ হওয়া উচিত। স্ট্যান্ডার্ড রেঞ্জ 2 থেকে 61 কোর কভার করে, যখন কন্ডাকটর ক্রস-সেকশন 0.75 থেকে 6 মিমি² পর্যন্ত হয়। প্রয়োজনীয় কন্ডাক্টরের আকার শুধুমাত্র কোরের সংখ্যা দ্বারা নির্বাচিত না হয়ে সার্কিট লোড, অনুমোদিত ভোল্টেজ ড্রপ এবং ইনস্টলেশনের অবস্থা থেকে নির্ধারণ করা উচিত।
ইনস্টলেশন শর্ত অতিরিক্ত সুরক্ষা প্রয়োজন কিনা তা নির্ধারণ করে। নিরস্ত্র KYJV বা KYJVR তারের ট্রে, অভ্যন্তরীণ নালী এবং নির্দিষ্ট তারের-ট্রেঞ্চ তারের জন্য তৈরি। KYJVP বিবেচনা করা যেতে পারে যেখানে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ একটি উদ্বেগের বিষয়, যখন KYJV22 ইস্পাত-টেপ আর্মার এবং যান্ত্রিক সুরক্ষার প্রয়োজন নির্দিষ্ট ইনস্টলেশনের জন্য উদ্দিষ্ট। সরবরাহকৃত ন্যূনতম নমন-ব্যাসার্ধের মানগুলিও রাউটিং করার সময় বিবেচনা করা উচিত।
তারের কম-ভোল্টেজ নিয়ন্ত্রণ এবং PV সরঞ্জাম, শক্তি-স্টোরেজ সিস্টেম, ইনভার্টার, বৈদ্যুতিক ক্যাবিনেট এবং সম্পর্কিত সরঞ্জামের সাথে যুক্ত সিগন্যাল তারের জন্য ব্যবহার করা যেতে পারে। XLPE নিরোধক ইনস্টলেশনের জন্য নির্দিষ্ট 90 °C দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা পরিসীমা প্রদান করে যেখানে পরিবেষ্টিত বা সরঞ্জামের তাপমাত্রা এই স্তরের নিরোধক কর্মক্ষমতা প্রয়োজন।
মেশিন টুলস, পাম্প, ফ্যান, পিএলসি সিস্টেম এবং প্রক্রিয়া সরঞ্জামগুলির জন্য কন্ট্রোল ক্যাবিনেটের জন্য বিভিন্ন কন্ডাক্টর এবং ইনস্টলেশন কনফিগারেশন সহ মাল্টি-কোর কন্ট্রোল তারের প্রয়োজন হতে পারে। নমনীয় কন্ডাক্টর সংস্করণগুলি সরঞ্জাম টার্মিনাল এবং ক্যাবিনেটের চারপাশে রাউটিংকে সহজ করতে পারে, যখন ঢালযুক্ত সংস্করণগুলি সার্কিটগুলির জন্য উপলব্ধ যেখানে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের সমাধান করা প্রয়োজন।
তারের পরিসীমা ভূগর্ভস্থ ইউটিলিটি টানেল, তারের পরিখা, বৈদ্যুতিক সিস্টেম নির্মাণ এবং অন্যান্য নির্দিষ্ট লো-ভোল্টেজ নিয়ন্ত্রণ ইনস্টলেশনে ব্যবহার করা যেতে পারে। যেখানে তারগুলি অতিরিক্ত যান্ত্রিক লোডিংয়ের সংস্পর্শে আসে বা সরাসরি সমাধি নির্মাণের প্রয়োজন হয়, সেখানে সাঁজোয়া KYJV22 কনফিগারেশন একটি ভিন্ন ইনস্টলেশন বিকল্প প্রদান করে।
সাবস্টেশন, পাওয়ার প্ল্যান্ট, ডিস্ট্রিবিউশন রুম এবং বৈদ্যুতিক সরঞ্জামগুলিতে লো-ভোল্টেজ সেকেন্ডারি সার্কিটগুলি সিগন্যাল অধিগ্রহণ, ইন্টারলকিং এবং সরঞ্জাম নিয়ন্ত্রণের জন্য মাল্টি-কোর কন্ট্রোল ক্যাবল ব্যবহার করতে পারে। চূড়ান্ত মডেল সার্কিট ফাংশন, কন্ডাকটর আকার, শিল্ডিং প্রয়োজনীয়তা এবং ইনস্টলেশন পদ্ধতির সাথে মিলিত হওয়া উচিত।
রপ্তানিমুখী বৈদ্যুতিক সরঞ্জাম এবং প্রকৌশল প্রকল্পগুলির জন্য, উত্পাদনের আগে প্রযোজ্য প্রকল্পের প্রয়োজনীয়তার বিপরীতে তারের স্পেসিফিকেশন নিশ্চিত করা উচিত। ডকুমেন্টেশন, ডেলিভারি দৈর্ঘ্য, রিলের ধরন এবং প্রয়োজনীয় পরিদর্শন রেকর্ডগুলি কেবল মডেল এবং নির্মাণের সাথে একত্রে নির্দিষ্ট করা যেতে পারে।
একটি প্রকল্পের উদ্ধৃতির জন্য, প্রাথমিক তথ্য সাধারণত ক্যাবল মডেল, রেট ভোল্টেজ, কন্ডাকটর ক্লাস, ক্রস-সেকশন, মূল পরিমাণ এবং প্রয়োজনীয় দৈর্ঘ্য অন্তর্ভুক্ত করে। ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ উৎপন্ন করে এমন সরঞ্জামের কাছে যদি কেবলটি রুট করা হয়, তবে শিল্ডিংয়ের প্রয়োজনীয়তা আলাদাভাবে বলা উচিত। সরাসরি সমাধি বা উন্মুক্ত ইনস্টলেশনও চিহ্নিত করা উচিত যাতে বর্মের প্রয়োজনীয়তা মূল্যায়ন করা যায়।
রপ্তানি আদেশের জন্য, উদ্ধৃতি পর্যায়ে প্যাকেজিং এবং ডকুমেন্টেশন নিশ্চিত করা উচিত। সরবরাহকৃত স্পেসিফিকেশন কাস্টমাইজড ডেলিভারি দৈর্ঘ্য সহ প্লাস্টিক রিল এবং ফিউমিগেটেড কাঠের রিল তালিকাভুক্ত করে। বিশেষ প্রয়োজনীয়তা যেমন WDZ কম ধোঁয়া শূন্য-হ্যালোজেন নির্মাণ বা ঠান্ডা-প্রতিরোধী সংস্করণগুলিও উৎপাদনের আগে নির্দিষ্ট করা উচিত।
সরবরাহকৃত পণ্য ডেটা জাতীয় মান হিসাবে GB/T 9330 তালিকাভুক্ত করে৷ যদি একটি বিদেশী প্রকল্পের জন্য অতিরিক্ত মান, শংসাপত্র বা পরিদর্শন নথির প্রয়োজন হয়, তবে সেই প্রয়োজনীয়তাগুলি গন্তব্য বাজার এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।
স্ট্যান্ডার্ড কন্ডাক্টর ক্রস-সেকশন হল 0.75, 1.0, 1.5, 2.5, 4 এবং 6 mm²। স্ট্যান্ডার্ড কোর কনফিগারেশন 2 থেকে 61 কোর পর্যন্ত, একাধিক মধ্যবর্তী কোর গণনা সহ। বিশেষ মূল পরিমাণ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উত্পাদিত করা যেতে পারে.
সরবরাহ করা প্রযুক্তিগত ডেটা সর্বাধিক দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90 °C এবং একটি স্বল্পমেয়াদী ওভারলোড সহনশীলতা 130 °C উল্লেখ করে৷ স্ট্যান্ডার্ড ন্যূনতম স্তরের তাপমাত্রা হল ≥0 °C, যখন একটি ঠান্ডা-প্রতিরোধী সংস্করণ সরাসরি ইনস্টলেশনের জন্য তালিকাভুক্ত করা হয়েছে -30 °C।
সংকেত বা কন্ট্রোল সার্কিটে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ নিয়ন্ত্রণ করার প্রয়োজন হলে শিল্ডেড KYJVP বিবেচনা করা যেতে পারে। সাঁজোয়া KYJV22 নির্দিষ্ট সরাসরি ভূগর্ভস্থ কবর সহ অতিরিক্ত যান্ত্রিক সুরক্ষার প্রয়োজন এমন শর্ত স্থাপনের উদ্দেশ্যে। নিরস্ত্র, ঢালযুক্ত এবং সাঁজোয়া নির্মাণের জন্য ন্যূনতম নমন-ব্যাসার্ধের প্রয়োজনীয়তা ভিন্ন।
সরবরাহকৃত স্পেসিফিকেশনে 20 °C তাপমাত্রায় ≥1000 MΩ·km-এর একটি নিরোধক প্রতিরোধের তালিকা রয়েছে এবং কোনও ব্রেকডাউন ছাড়াই 3000V/5 মিনিটের একটি সমাপ্ত পণ্য সহ্য-ভোল্টেজ পরীক্ষা করা হয়েছে। টেবিলটি প্রসবের আগে সম্পূর্ণ পরিদর্শনও উল্লেখ করে। কোনো প্রকল্প-নির্দিষ্ট পরিদর্শন বা তৃতীয় পক্ষের পরীক্ষার প্রয়োজনীয়তা উৎপাদনের আগে নিশ্চিত করা উচিত।
হ্যাঁ। সরবরাহকৃত ডেটা ±0.5% এর বিবৃত দৈর্ঘ্য সহনশীলতার সাথে কাস্টমাইজড ডেলিভারি দৈর্ঘ্য তালিকাভুক্ত করে। বিশেষ মূল পরিমাণ, নমনীয় কন্ডাকটর নির্মাণ, শিল্ডিং, আর্মারিং, WDZ কম ধোঁয়া শূন্য-হ্যালোজেন নির্মাণ এবং ঠান্ডা-প্রতিরোধী সংস্করণ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্দিষ্ট করা যেতে পারে।
