পণ্যের মডেল: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, ইত্যাদি।
অগ্নি-সুরক্ষা এবং জরুরী নিয়ন্ত্রণ ব্যবস্থায়, অস্বাভাবিক তাপ বা আগুনের সংস্পর্শে এলে কন্ট্রোল ক্যাবলকে অবশ্যই বৈদ্যুতিক সংকেত প্রেরণ করতে হবে। XLPE ফায়ার রেজিস্ট্যান্ট কপার কন্ট্রোল ক্যাবল এই লো-ভোল্টেজ সার্কিটের জন্য তৈরি, ইনডোর রাউটিং, শিল্ডেড সিগন্যাল ওয়্যারিং এবং যান্ত্রিকভাবে সুরক্ষিত ইনস্টলেশনের জন্য কনফিগারেশন কভার করে। এর পণ্যের পরিসরে নিরস্ত্র, ঢালযুক্ত এবং সাঁজোয়া নির্মাণগুলি বিভিন্ন স্তরের অবস্থার সাথে মেলে।

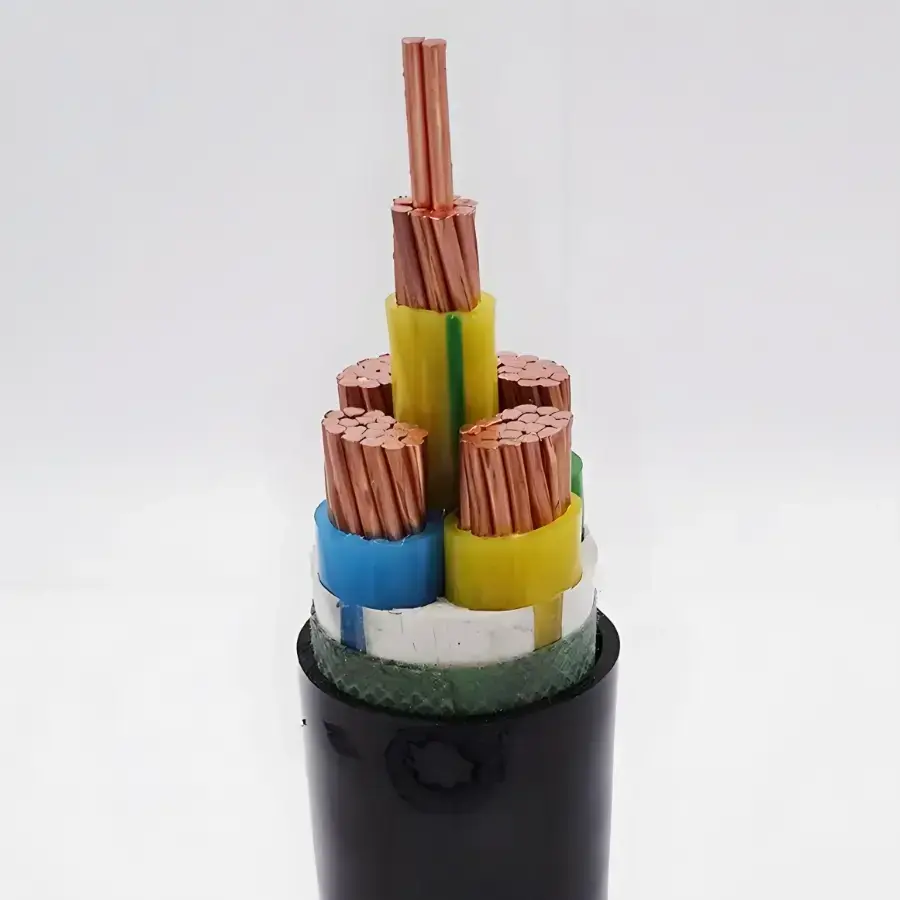

তারের মধ্যে একটি তামার কন্ডাক্টর, XLPE নিরোধক এবং একটি ডবল-লেয়ার সিন্থেটিক মাইকা টেপ আগুন-প্রতিরোধী কাঠামো অন্তর্ভুক্ত রয়েছে। সরবরাহকৃত প্রযুক্তিগত ডেটা XLPE নিরোধকের জন্য সর্বাধিক দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90℃ নির্দিষ্ট করে। কন্ট্রোল সার্কিট, সরঞ্জাম সংযোগ এবং ইনস্টলেশন পদ্ধতি অনুযায়ী কোর গণনা, কন্ডাক্টর ক্রস-সেকশন, শিল্ডিং এবং আর্মারিং নির্বাচন করা যেতে পারে।
|
পরামিতি বিভাগ |
প্যারামিটার আইটেম |
প্রযুক্তিগত নির্দেশক |
পরিপূরক নোট |
|
প্রযোজ্য মান |
জাতীয় ও রপ্তানি মান |
GB/T 9330 |
গার্হস্থ্য অগ্নি-সুরক্ষা প্রকল্প এবং বিদেশী রপ্তানি প্রকল্পের জন্য |
|
বৈদ্যুতিক পরামিতি |
রেটেড ভোল্টেজ |
450/750V |
অগ্নি সুরক্ষা কম ভোল্টেজ নিয়ন্ত্রণ এবং সংকেত সংক্রমণ সার্কিট জন্য উত্সর্গীকৃত |
|
কন্ডাক্টর স্পেসিফিকেশন |
কন্ডাক্টর উপাদান |
99.99% উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামা |
N-KYJV-এর জন্য ক্লাস 1 কঠিন কন্ডাক্টর; N-KYJVR-এর জন্য ক্লাস 5 নমনীয় কন্ডাক্টর |
|
কন্ডাক্টর স্পেসিফিকেশন |
স্ট্যান্ডার্ড কন্ডাক্টর ক্রস-সেকশন |
0.75/1.0/1.5/2.5/4/6 মিমি² |
সম্পূর্ণ নামমাত্র ক্রস-সেকশন এবং মিথ্যা চিহ্ন ছাড়াই সঠিক দৈর্ঘ্য |
|
কন্ডাক্টর স্পেসিফিকেশন |
স্ট্যান্ডার্ড কোর সিরিজ |
2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, 61 কোর |
কাস্টম-তৈরি বিশেষ কোর অনুরোধের উপর গণনা |
|
নিরোধক এবং আগুন-প্রতিরোধী কাঠামো |
নিরোধক উপাদান |
XLPE ক্রস-লিঙ্কড পলিথিন |
দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা: 90℃; স্বল্পমেয়াদী ওভারলোড সহনশীলতা: 130℃ |
|
নিরোধক এবং আগুন-প্রতিরোধী কাঠামো |
আগুন-প্রতিরোধী স্তর |
ডাবল-স্তর সিন্থেটিক মাইকা টেপ মোড়ানো |
ওপেন-ফায়ার তাপমাত্রায় 90 মিনিটের জন্য ক্রমাগত শক্তিযুক্ত হয় 830℃ এর কম নয় |
|
নিরোধক এবং আগুন-প্রতিরোধী কাঠামো |
বাইরের খাপ |
শিখা-প্রতিরোধী পলিওলফিন খাপ |
আগুনের সংস্পর্শে এসে নিজেকে নির্বাপিত করে এবং শিখা ছড়িয়ে পড়া রোধ করে |
|
বৈদ্যুতিক কর্মক্ষমতা |
20℃ এ অন্তরণ প্রতিরোধের |
≥1000 MΩ·কিমি |
উচ্চ নিরোধক শক্তি, বৈদ্যুতিক ফুটো এবং ভাঙ্গন প্রতিরোধী |
|
বৈদ্যুতিক কর্মক্ষমতা |
সমাপ্ত পণ্য সহ্য-ভোল্টেজ পরীক্ষা |
3000V/5মিনিট, কোন ভাঙ্গন নেই |
নিরোধক ত্রুটিগুলি দূর করতে প্রসবের আগে 100% সম্পূর্ণ পরিদর্শন |
|
অপারেটিং তাপমাত্রা |
দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা |
সর্বোচ্চ 90℃ |
পিভিসি অগ্নি-প্রতিরোধী তারের চেয়ে ভাল উচ্চ-তাপমাত্রা প্রতিরোধের |
|
অপারেটিং তাপমাত্রা |
ন্যূনতম laying তাপমাত্রা |
≥0℃ |
কাস্টম ঠান্ডা-প্রতিরোধী সংস্করণ -30℃ এ সরাসরি পাড়ার অনুমতি দেয় |
|
লেয়িং ডাইমেনশন (বাঁকানো ব্যাসার্ধ) |
নিরস্ত্র NH-KYJY/NH-KYJYR |
≥6 × তারের বাইরের ব্যাস |
তারের ট্রে, অভ্যন্তরীণ নালী রাউটিং এবং তারের পরিখা পাড়ার জন্য |
|
লেয়িং ডাইমেনশন (বাঁকানো ব্যাসার্ধ) |
ঝাল NH-KYJYP |
≥8 × তারের বাইরের ব্যাস |
কপার-ব্রেইড শিল্ডিং কভারেজ ≥80%, অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক-হস্তক্ষেপ |
|
লেয়িং ডাইমেনশন (বাঁকানো ব্যাসার্ধ) |
সাঁজোয়া N-KYJV22 বা N-KYJY23 |
≥12 × তারের বাইরের ব্যাস |
ডাবল-স্তর ইস্পাত-টেপ বর্ম; সরাসরি ভূগর্ভস্থ কবরের জন্য উপযুক্ত, ইঁদুর-প্রমাণ এবং কম্প্রেশন-প্রতিরোধী |
|
ঐচ্ছিক ডেরিভেটিভ মডেল |
আপগ্রেড করা কার্যকরী সংস্করণ |
শিল্ড টাইপ, সাঁজোয়া টাইপ, WDZN কম ধোঁয়া হ্যালোজেন-মুক্ত অগ্নি-প্রতিরোধী টাইপ |
টানেল, হাসপাতাল এবং শপিং মলের মতো উচ্চ-অধিগ্রহনকারী সাইটগুলির জন্য |
|
মাত্রা পরামিতি সরবরাহ করুন |
স্ট্যান্ডার্ড ডেলিভারি দৈর্ঘ্য |
ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য |
কোন দৈর্ঘ্যের জন্য কাস্টম কাটিয়া; দৈর্ঘ্য সহনশীলতা ±0.5% |
|
মাত্রা পরামিতি সরবরাহ করুন |
মূল শনাক্তকরণ |
সবুজ-হলুদ আর্থিং কোর সহ বহু রঙের কোর |
অন-সাইট তারের জন্য সুবিধাজনক মূল সনাক্তকরণ |
|
মাত্রা পরামিতি সরবরাহ করুন |
প্যাকেজিং |
প্লাস্টিক ফিল্ম মোড়ানো + প্লাস্টিকের রিল / ফিউমিগেটেড কাঠের রিল |
সম্পূর্ণ পরীক্ষা এবং CE সার্টিফিকেশন নথি সংযুক্ত সহ রপ্তানি আদেশের জন্য ধূমায়িত কাঠের রিল |

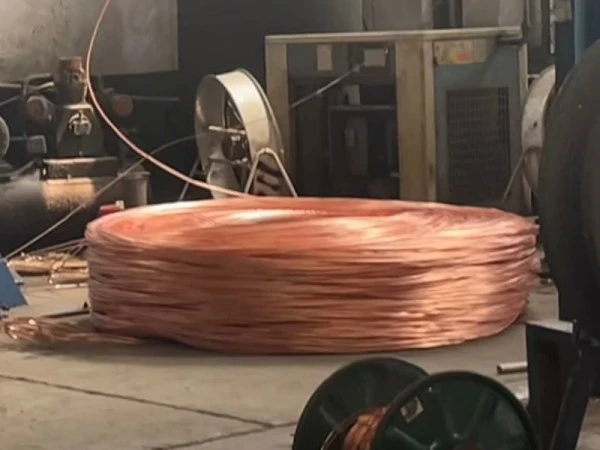

সরবরাহকৃত স্পেসিফিকেশন 99.99% উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামাকে পরিবাহী উপাদান হিসাবে চিহ্নিত করে। ক্লাস 1 কঠিন কন্ডাক্টরগুলি N-KYJV-এর জন্য তালিকাভুক্ত করা হয়েছে, যখন নমনীয় কন্ডাক্টর কনফিগারেশনগুলি সংশ্লিষ্ট নমনীয় মডেলগুলির জন্য উপলব্ধ। 0.75 থেকে 6 মিমি² পর্যন্ত ক্রস-সেকশন এবং 2 থেকে 61 পর্যন্ত মূল পরিমাণ তালিকাভুক্ত করা হয়েছে, যার সাহায্যে তারের কনফিগারেশন বিভিন্ন নিয়ন্ত্রণ-সার্কিট লেআউটের সাথে মিলিত হতে পারে।
XLPE ক্রস-লিঙ্কড পলিথিন প্রাথমিক নিরোধক স্তর গঠন করে। প্রযুক্তিগত তথ্য সর্বোচ্চ দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 90℃ এবং স্বল্পমেয়াদী ওভারলোড সহনশীলতা 130℃ নির্দিষ্ট করে। তারের নির্বাচন করার সময় এই তাপমাত্রা পরিসীমা কন্ডাকটর লোডিং, পরিবেষ্টিত অবস্থা এবং প্রকৃত ইনস্টলেশন পরিবেশের সাথে একসাথে বিবেচনা করা উচিত।
অগ্নি-প্রতিরোধী স্তরটি ডবল-লেয়ার সিন্থেটিক মাইকা টেপ মোড়ানো থাকে। সরবরাহকৃত স্পেসিফিকেশন অনুযায়ী, 830℃-এর কম নয় এমন ওপেন-ফায়ার তাপমাত্রায় 90 মিনিটের জন্য তারের শক্তি থাকতে পারে। অগ্নি-প্রতিরোধী স্তর তাই জরুরী নিয়ন্ত্রণ এবং সংকেত সার্কিটের জন্য তারের নির্মাণের একটি মূল অংশ যেখানে সার্কিট অপারেশন অব্যাহত থাকে।
বাইরের খাপটি শিখা-প্রতিরোধী পলিওলফিন হিসাবে নির্দিষ্ট করা হয়েছে। ইনস্টলেশন এবং পরিষেবার সময় অভ্যন্তরীণ তারের কাঠামো রক্ষা করার পাশাপাশি, খাপটি উল্লিখিত ফায়ার-পারফরম্যান্স অবস্থার অধীনে শিখা প্রচারকে সীমাবদ্ধ করার উদ্দেশ্যে করা হয়েছে।
নিরস্ত্র NH-KYJY/NH-KYJYR নির্মাণের ন্যূনতম বাঁকানো ব্যাসার্ধ তারের বাইরের ব্যাসের 6 গুণ এবং তারের ট্রে, অভ্যন্তরীণ নালী এবং তারের পরিখার জন্য ব্যবহার করা যেতে পারে। যেখানে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ একটি উদ্বেগের বিষয়, সেখানে ঢালযুক্ত NH-KYJYP কনফিগারেশন কমপক্ষে 80% এর নির্দিষ্ট কভারেজ সহ তামা-বিনুনিযুক্ত শিল্ডিং প্রদান করে।
যান্ত্রিক চাপ বা ভূগর্ভস্থ ইনস্টলেশনের সংস্পর্শে আসা রুটের জন্য, N-KYJV22 এবং N-KYJY23 ডাবল-লেয়ার স্টিল-টেপ আর্মার এবং তারের বাইরের ব্যাসের 12 গুণের ন্যূনতম নমন ব্যাসার্ধের সাথে তালিকাভুক্ত করা হয়েছে। সাঁজোয়া নির্মাণ নির্বাচন করার আগে ইনস্টলেশন পদ্ধতি, যান্ত্রিক এক্সপোজার, কবরের অবস্থা এবং প্রয়োজনীয় সুরক্ষা স্তর নিশ্চিত করা উচিত।
ফায়ার অ্যালার্ম, স্প্রিংকলার পাম্প, স্মোক এক্সজস্ট ফ্যান, ফায়ার শাটার এবং জরুরী আলোর জন্য কন্ট্রোল এবং সিগন্যাল সার্কিটগুলি কেবলটি ব্যবহার করতে পারে যেখানে প্রয়োজনীয় অগ্নি-প্রতিরোধ এবং বৈদ্যুতিক পরামিতিগুলি প্রকল্পের স্পেসিফিকেশনের সাথে মেলে।
টানেল, ব্যাপক ইউটিলিটি করিডোর, ভূগর্ভস্থ পার্কিং এলাকা এবং অন্যান্য আবদ্ধ স্থানগুলিতে জরুরি সরঞ্জাম এবং অগ্নি-সুরক্ষা সংযোগ ব্যবস্থার জন্য আগুন-প্রতিরোধী নিয়ন্ত্রণ তারের প্রয়োজন হতে পারে।
ফটোভোলটাইক পাওয়ার স্টেশন, এনার্জি-স্টোরেজ ইকুইপমেন্ট রুম এবং চার্জিং ইনফ্রাস্ট্রাকচার জরুরী কন্ট্রোল সার্কিটগুলিকে জড়িত করতে পারে যেখানে তাপমাত্রা, ফায়ার পারফরম্যান্স এবং ইনস্টলেশন শর্তগুলি একসাথে বিবেচনা করা প্রয়োজন।
হাসপাতাল, স্কুল, শপিং মল, বিমানবন্দর এবং অফিস ভবনগুলিতে জরুরি ব্যবস্থা এবং বিল্ডিং-সার্ভিস সরঞ্জামগুলির জন্য অগ্নি-প্রতিরোধী নিয়ন্ত্রণ সার্কিটের প্রয়োজন হতে পারে।
ধাতুবিদ্যা, রাসায়নিক এবং অন্যান্য শিল্প কারখানাগুলি প্রযোজ্য প্রকল্পের প্রয়োজনীয়তা সাপেক্ষে সরঞ্জাম বন্ধ, অ্যালার্ম, জরুরী বায়ুচলাচল এবং সম্পর্কিত নিয়ন্ত্রণ ফাংশনগুলির জন্য অগ্নি-প্রতিরোধী নিয়ন্ত্রণ ওয়্যারিং ব্যবহার করতে পারে।
গন্তব্য বাজার অনুযায়ী প্রয়োজনীয় মান, পরীক্ষার ডকুমেন্টেশন এবং প্যাকেজিং নিশ্চিত করে বিদেশী প্রকল্পের জন্য ইলেক্ট্রোমেকানিকাল সরঞ্জাম বা অগ্নি-সুরক্ষা ব্যবস্থার অংশ হিসাবে তারের নির্দিষ্ট করা যেতে পারে।
একটি অগ্নি-প্রতিরোধী নিয়ন্ত্রণ তারের জন্য, যাচাইকরণ কন্ডাক্টর উপাদানের চেয়ে বেশি আবরণ করা উচিত। কন্ডাকটর ক্রস-সেকশন, মূল পরিমাণ, নিরোধক প্রতিরোধ, প্রতিরোধ-ভোল্টেজের ফলাফল, অগ্নি-প্রতিরোধী স্তর, খাপের উপাদান এবং প্রযোজ্য ইনস্টলেশন শর্তগুলি সবই প্রকল্পের স্পেসিফিকেশনের সাথে মিলিত হওয়া উচিত।
সরবরাহকৃত ডেটা 3000V/5মিনিট উল্লেখ করে ফিনিশড প্রোডাক্ট সহ্য-ভোল্টেজ পরীক্ষার জন্য এবং 20℃-এ কমপক্ষে 1000 MΩ·km এর অন্তরণ প্রতিরোধের। প্রকল্প সংগ্রহের জন্য, প্রয়োজনীয় পরীক্ষার রিপোর্ট, সার্টিফিকেশন নথি এবং প্রযোজ্য গন্তব্য-বাজার মানগুলি সম্পূর্ণরূপে পণ্য বিভাগের পরিবর্তে সঠিক কেবল মডেলের সাথে নিশ্চিত করা উচিত।
রপ্তানি আদেশের জন্য, সরবরাহকৃত স্পেসিফিকেশন অনুযায়ী প্লাস্টিকের ফিল্ম মোড়ানো এবং প্লাস্টিক বা ফিউমিগেটেড কাঠের রিল দিয়ে প্যাকেজিং সাজানো যেতে পারে। মূল শনাক্তকরণ, প্রসবের দৈর্ঘ্য এবং শিল্ডিং, আর্মারিং বা কম ধোঁয়া হ্যালোজেন-মুক্ত নির্মাণের জন্য যেকোন প্রয়োজনীয়তা অর্ডার স্পেসিফিকেশনে অন্তর্ভুক্ত করা উচিত।
প্রথমে কন্ট্রোল-সার্কিট ভোল্টেজ এবং প্রয়োজনীয় ফায়ার-পারফরমেন্স লেভেল নিশ্চিত করুন। তারপর সংযুক্ত সরঞ্জাম এবং সার্কিট নকশা অনুযায়ী কন্ডাকটর ক্রস-সেকশন এবং কোরের সংখ্যা নির্ধারণ করুন। যদি তারের রুটটি ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সহ একটি এলাকার মধ্য দিয়ে যায় তবে একটি ঢালযুক্ত নির্মাণ বিবেচনা করা যেতে পারে। সরাসরি দাফন বা যান্ত্রিকভাবে উন্মুক্ত রুটের জন্য, একটি সাঁজোয়া মডেলের প্রয়োজন হতে পারে।
ইনস্টলেশন রুট ন্যূনতম নমন ব্যাসার্ধ নির্ধারণ করে। নিরস্ত্র সংস্করণগুলির জন্য কেবলের বাইরের ব্যাসের কমপক্ষে 6 গুণ, রক্ষিত সংস্করণগুলি কমপক্ষে 8 বার এবং তালিকাভুক্ত সাঁজোয়া সংস্করণগুলির কমপক্ষে 12 বার প্রয়োজন। টানেল, হাসপাতাল, শপিং মল বা অন্যান্য উচ্চ-অধিগ্রহনকারী স্থানগুলির সাথে জড়িত প্রকল্পগুলির জন্য, প্রয়োজনীয় কম-ধোঁয়া হ্যালোজেন-মুক্ত বা অন্যান্য বিশেষ তারের নির্মাণ অর্ডার দেওয়ার আগে প্রকল্পের স্পেসিফিকেশনে নিশ্চিত করা উচিত।
সরবরাহকৃত প্রযুক্তিগত সারণী GB/T 9330 কে পণ্যের জন্য প্রযোজ্য মান হিসাবে চিহ্নিত করে। বিদেশী প্রকল্পগুলির জন্য, প্রয়োজনীয় আন্তর্জাতিক মান, সার্টিফিকেশন নথি এবং পরীক্ষার প্রয়োজনীয়তাগুলি গন্তব্য বাজার এবং সঠিক তারের নির্মাণ অনুযায়ী নিশ্চিত করা উচিত।
তারের অগ্নি-প্রতিরোধী স্তর হিসাবে ডবল-স্তর সিন্থেটিক মাইকা টেপ ব্যবহার করে। সরবরাহকৃত প্রযুক্তিগত ডেটা 830℃-এর কম নয় এমন একটি ওপেন-ফায়ার তাপমাত্রার অধীনে 90 মিনিটের জন্য অবিচ্ছিন্ন শক্তিকে নির্দিষ্ট করে। প্রকৃত অগ্নি-প্রতিরোধের শ্রেণীবিভাগ এবং পরীক্ষার ডকুমেন্টেশন অর্ডারকৃত মডেল এবং প্রযোজ্য প্রকল্পের মান অনুযায়ী যাচাই করা উচিত।
তালিকাভুক্ত স্ট্যান্ডার্ড কন্ডাক্টর ক্রস-সেকশনগুলি হল 0.75, 1.0, 1.5, 2.5, 4 এবং 6 mm²। স্ট্যান্ডার্ড কোর সিরিজের মধ্যে রয়েছে 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 এবং 61 কোর। বিশেষ মূল গণনা প্রকল্পের প্রয়োজন অনুযায়ী আলোচনা করা যেতে পারে.
হ্যাঁ। ঢালযুক্ত NH-KYJYP তামা-বিনুনিযুক্ত শিল্ডিং এবং কমপক্ষে 80% কভারেজ রেট সহ তালিকাভুক্ত। N-KYJV22 এবং N-KYJY23 ডবল-লেয়ার স্টিল-টেপ বর্ম সহ তালিকাভুক্ত। ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, যান্ত্রিক এক্সপোজার এবং ইনস্টলেশন পদ্ধতি অনুসারে মডেলটি নির্বাচন করা উচিত।
সরবরাহকৃত স্পেসিফিকেশন অনুসারে, নিরস্ত্র NH-KYJY/NH-KYJYR-এর জন্য কেবলের বাইরের ব্যাসের ন্যূনতম 6 গুণের বাঁকানো ব্যাসার্ধের প্রয়োজন, ঢালযুক্ত NH-KYJYP-এর জন্য কমপক্ষে 8 বার প্রয়োজন এবং আর্মার্ড N-KYJV22 বা N-KYJY212 বার অন্তত প্রয়োজন৷
অনুগ্রহ করে প্রয়োজনীয় মডেল, কন্ডাকটর ক্রস-সেকশন, মূল পরিমাণ, তারের দৈর্ঘ্য, রেট করা ভোল্টেজ, পাড়ার পদ্ধতি এবং ইনস্টলেশন পরিবেশ প্রদান করুন। যদি শিল্ডিং, স্টিল-টেপ আর্মারিং, কম-ধোঁয়া হ্যালোজেন-মুক্ত নির্মাণ, বিশেষ ডেলিভারি দৈর্ঘ্য বা রপ্তানি প্যাকেজিং প্রয়োজন হয়, এই বিবরণগুলিও অন্তর্ভুক্ত করা উচিত যাতে স্পেসিফিকেশন এবং ডকুমেন্টেশন সঠিকভাবে মেলে।
