তামা পিভিসি শিখা retardant কন্ট্রোল তারের

পণ্যের মডেল: ZR-KVV যথা Z(A、B、C、D)-KVV, ZR-KVVP যথা Z(A、B、C、D)-KVVP, ZR-KVV22 যথা Z(A、B、C、D)-KVV22 ইত্যাদি।

কপার পিভিসি ফ্লেম রিটার্ডেন্ট কন্ট্রোল কেবল হল একটি 450/750V কন্ট্রোল ক্যাবল যা উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত কপার কন্ডাক্টর, মাইকা টেপ এবং শিখা-প্রতিরোধী পিভিসি নিরোধক এবং খাপ ব্যবহার করে। ক্লাস 1 সলিড, ক্লাস 2 স্ট্র্যান্ডেড এবং ক্লাস 5 নমনীয় কন্ডাকটর নির্মাণ বিভিন্ন তারের অবস্থার জন্য উপলব্ধ। তারের উদ্দেশ্য শিল্প সুবিধা, ভবন এবং অন্যান্য কম-ভোল্টেজ বৈদ্যুতিক সিস্টেম যেখানে শিখা-প্রতিরোধী এবং অগ্নি-প্রতিরোধী কর্মক্ষমতা প্রয়োজন সেখানে নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সহায়ক সার্কিটগুলির জন্য।

তারের নির্মাণে ঐচ্ছিক তামার তারের ব্রেইডিং বা কপার টেপ শিল্ডিং অন্তর্ভুক্ত থাকতে পারে, যার মূল পরিমাণ 2 থেকে 61 কোর পর্যন্ত থাকে। নির্বাচন তাই কন্ডাক্টরের ধরন, ক্রস-সেকশন, মূল পরিমাণ, শিল্ডিং প্রয়োজনীয়তা, ইনস্টলেশন পদ্ধতি এবং প্রকল্পের প্রযোজ্য ফায়ার-পারফরমেন্স প্রয়োজনীয়তার উপর ভিত্তি করে করা যেতে পারে।

পণ্য স্পেসিফিকেশন মাত্রা এবং প্রযুক্তিগত পরামিতি টেবিল

নির্মাণ এবং কর্মক্ষমতা

বিভিন্ন তারের অবস্থার জন্য কন্ডাক্টর বিকল্প

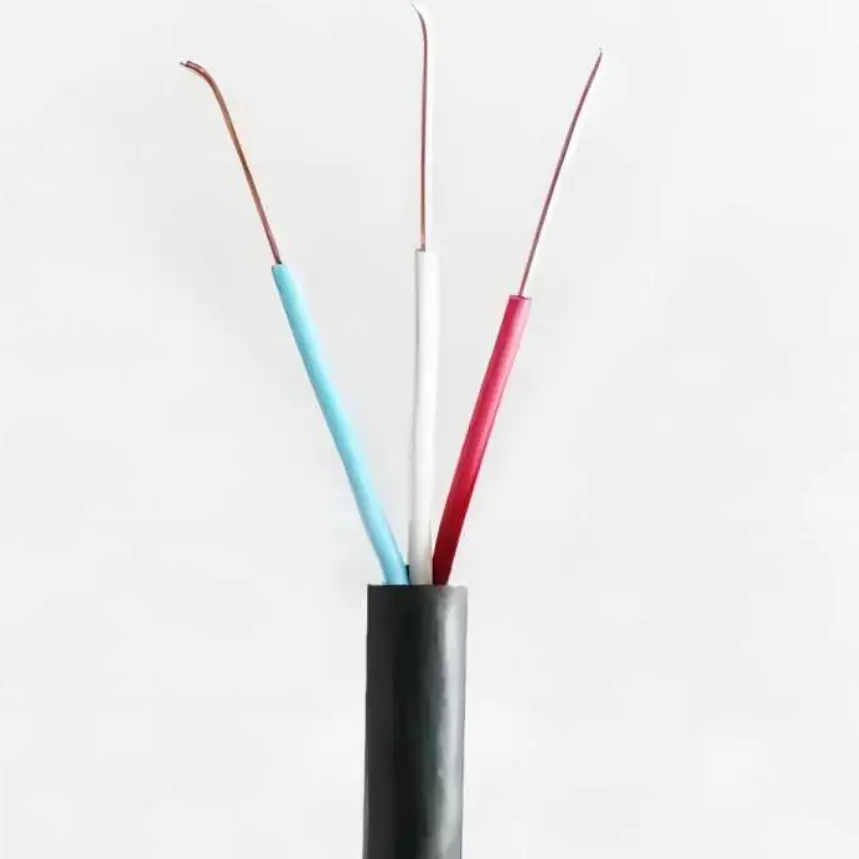

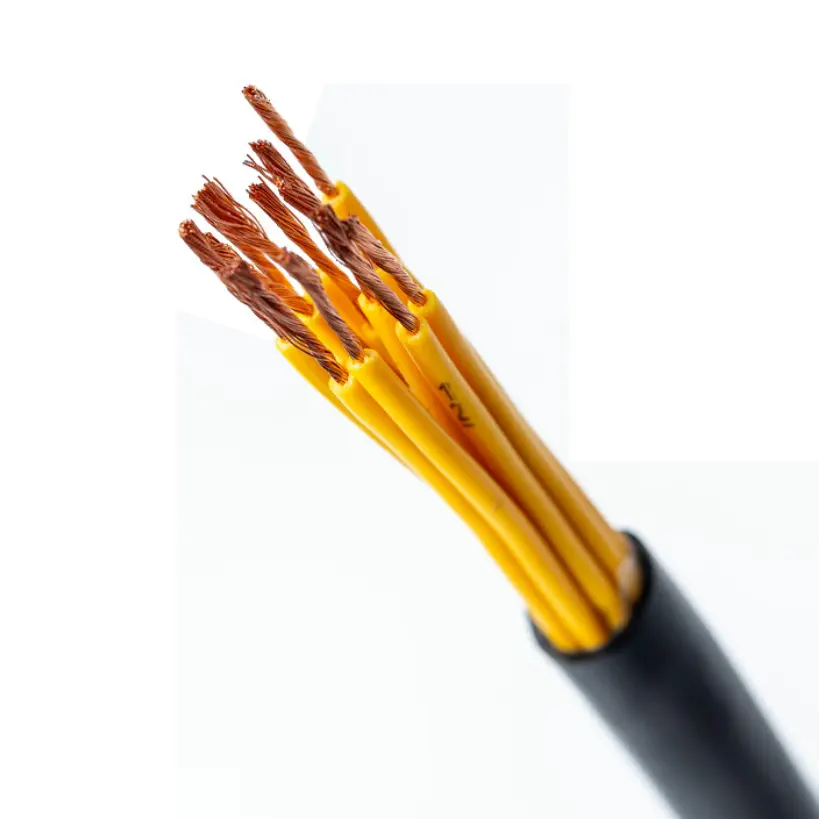

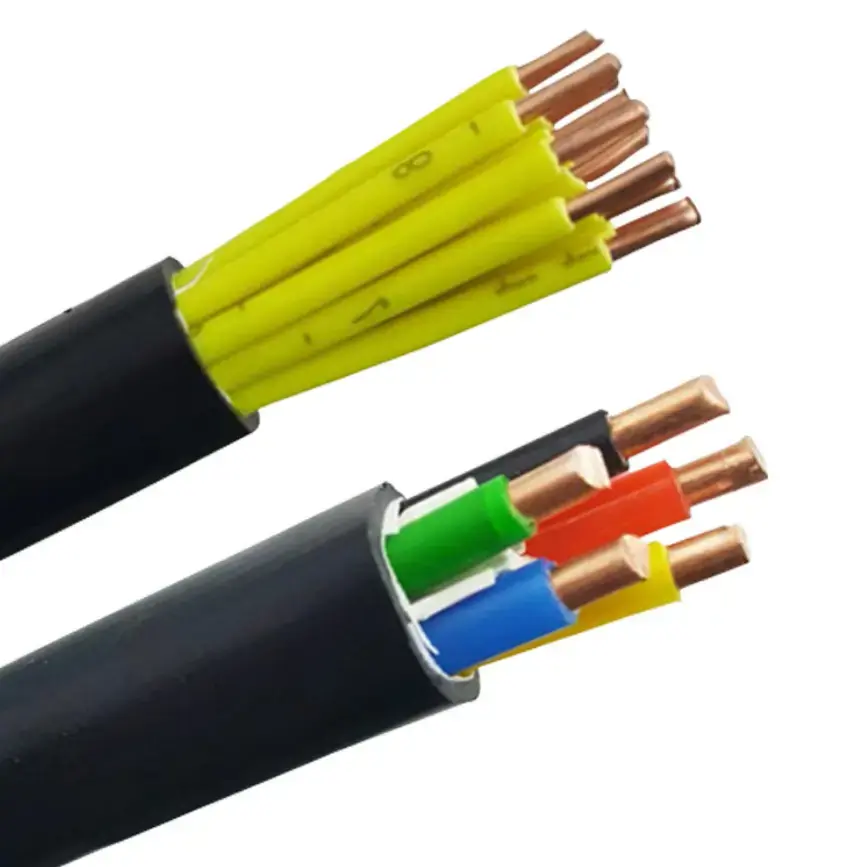

তারের কঠিন, আটকে থাকা বা নমনীয় কপার কন্ডাক্টর সহ উপলব্ধ। কঠিন এবং আটকে থাকা নির্মাণগুলি ব্যবহার করা যেতে পারে যেখানে তারের রুট তুলনামূলকভাবে স্থির থাকে, যখন নমনীয় কন্ডাক্টরগুলি ক্যাবিনেটের তারের, সরঞ্জামের সংযোগ এবং ইনস্টলেশনগুলির জন্য সহজ তারের পরিচালনার জন্য আরও সুবিধাজনক। ইনস্টলেশন পদ্ধতি এবং যান্ত্রিক প্রয়োজনীয়তা অনুযায়ী উপযুক্ত কন্ডাকটর নির্মাণ নির্বাচন করা উচিত।

মাইকা টেপ এবং পিভিসি নিরোধক

মাইকা টেপ কন্ডাকটরের চারপাশে অগ্নি-প্রতিরোধী স্তর গঠন করে, যখন পিভিসি প্রধান বৈদ্যুতিক নিরোধক প্রদান করে। বাইরের খাপটিও শিখা-প্রতিরোধী পিভিসি থেকে তৈরি। প্রযোজ্য তারের কনফিগারেশনের জন্য এই সংমিশ্রণটি কেবলটিকে একটি সংজ্ঞায়িত অগ্নি-প্রতিরোধী নির্মাণ এবং শিখা-প্রতিরোধী বৈশিষ্ট্য উভয়ই দেয়।

ঐচ্ছিক শিল্ডিং

সার্কিটগুলির জন্য যেখানে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ বিবেচনা করা প্রয়োজন, তামার তারের ব্রেইডিং বা তামার টেপ মোড়ানোকে শিল্ডিং স্তর হিসাবে নির্দিষ্ট করা যেতে পারে। তালিকাভুক্ত শিল্ডিং কভারেজের হার হল ≥80%। সংকেতের ধরন, পার্শ্ববর্তী বৈদ্যুতিক সরঞ্জাম এবং ইনস্টলেশন পরিবেশ অনুসারে শিল্ডেড নির্মাণ নির্বাচন করা উচিত।

যেখানে কেবল ব্যবহারিক তারের প্রয়োজনীয়তাগুলিকে সম্বোধন করে

কপার পিভিসি ফ্লেম রিটার্ডেন্ট কন্ট্রোল কেবল স্থির এবং আরও নমনীয় কন্ট্রোল-ওয়্যারিং উভয় অবস্থার জন্য কনফিগার করা যেতে পারে। এটি সম্পূর্ণ ভিন্ন কন্ডাক্টর নির্মাণ নির্বাচন করার প্রয়োজনীয়তা হ্রাস করে যখন একটি প্রকল্পে একই বৈদ্যুতিক সিস্টেমের মধ্যে নিয়ন্ত্রণ ক্যাবিনেট, সরঞ্জাম সংযোগ এবং স্থির তারের রুট থাকে।

নিয়ন্ত্রণ এবং নিরীক্ষণ সংকেত বহনকারী সার্কিটগুলির জন্য, কন্ডাকটর রেজিস্ট্যান্স একটি গুরুত্বপূর্ণ স্পেসিফিকেশন নয় বরং একটি উপাদান বর্ণনা। প্রযুক্তিগত টেবিল ইনসুলেশন প্রতিরোধের, প্রতিরোধ-ভোল্টেজ এবং কন্ডাকটর-প্রতিরোধের প্রয়োজনীয়তা সরবরাহ করে যা অর্ডার করার আগে প্রযুক্তিগত নিশ্চিতকরণের জন্য ব্যবহার করা যেতে পারে।

যেখানে অগ্নি সুরক্ষা বৈদ্যুতিক নকশার অংশ, সেখানে তারের শিখা-প্রতিরোধী এবং অগ্নি-প্রতিরোধী বৈশিষ্ট্যগুলি তারের রাউটিং, সমর্থন পদ্ধতি এবং সম্পূর্ণ অগ্নি-সুরক্ষা ব্যবস্থার প্রয়োজনীয়তার সাথে একত্রে মূল্যায়ন করা উচিত। তারের কর্মক্ষমতা ইনস্টলেশন পদ্ধতি থেকে স্বাধীনভাবে বিবেচনা করা উচিত নয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

1. ফায়ার-প্রটেকশন সিস্টেম: ফায়ার-প্রটেকশন কন্ট্রোল ক্যাবিনেট, অ্যালার্ম-সম্পর্কিত সার্কিট, ধোঁয়া-নিষ্কাশন সরঞ্জাম এবং ফায়ার-ওয়াটার পাম্প নিয়ন্ত্রণ ব্যবস্থা।

2. বিদ্যুতের সুবিধা: বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, জেনারেটর-সেট সহায়ক সার্কিট এবং বিদ্যুৎ বিতরণ কক্ষে নিয়ন্ত্রণ বা সংকেত ওয়্যারিং।

3. ইন্ডাস্ট্রিয়াল অটোমেশন: প্রোডাকশন লাইন, মেশিনারি এবং প্রসেস ইকুইপমেন্টের জন্য কন্ট্রোল সিস্টেম যেখানে শিখা-প্রতিরোধী তারের নির্মাণ প্রয়োজন।

4. বিল্ডিং ইলেকট্রিকাল সিস্টেম: লিফট কন্ট্রোল সিস্টেম, কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ সরঞ্জাম, বেসমেন্ট মেশিন রুম এবং অন্যান্য বিল্ডিং অটোমেশন অ্যাপ্লিকেশন।

5. সাধারণ শিল্প সরঞ্জাম: বর্জ্য জল চিকিত্সা সরঞ্জাম, শুকানোর লাইন, মেশিন টুল এবং অন্যান্য সহায়ক নিয়ন্ত্রণ সার্কিট।

গুণমান এবং প্রযুক্তিগত যাচাইকরণ

প্রযুক্তিগত সংগ্রহের জন্য, প্রধান যাচাইকরণ পয়েন্টগুলির মধ্যে রয়েছে কন্ডাক্টর নির্মাণ, কন্ডাক্টর ক্রস-সেকশন, পিভিসি ইনসুলেশন বেধ, নিরোধক প্রতিরোধ, ভোল্টেজ সহ্য করা, কন্ডাকটর প্রতিরোধ, শিল্ডিং কনফিগারেশন এবং নির্দিষ্ট ফায়ার-পারফরমেন্স প্রয়োজনীয়তা। এই পরামিতিগুলি কেবলের গুণমানের সাধারণ বর্ণনার চেয়ে পণ্যের গ্রহণযোগ্যতার জন্য আরও ব্যবহারিক ভিত্তি প্রদান করে।

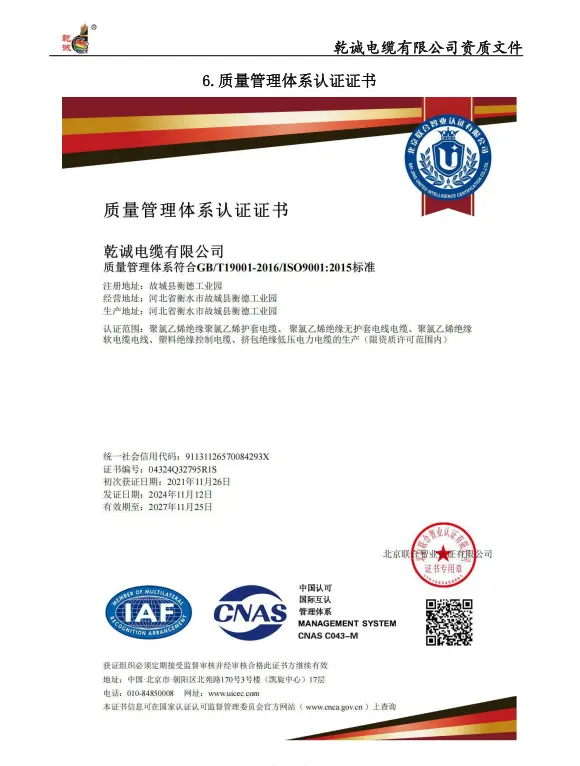

Qiancheng আদেশকৃত তারের কনফিগারেশন অনুযায়ী প্রযোজ্য পণ্যের স্পেসিফিকেশন এবং প্রযুক্তিগত ডকুমেন্টেশন প্রদান করতে পারে। প্রকৌশল এবং রপ্তানি প্রকল্পগুলির জন্য, পরীক্ষার রিপোর্ট, সার্টিফিকেট, পরিদর্শন রেকর্ড, প্যাকেজিং এবং তারের দৈর্ঘ্যের জন্য প্রয়োজনীয়তা উত্পাদনের আগে নিশ্চিত করা উচিত।

স্পেসিফিকেশন নির্বাচন গাইড

কন্ডাক্টর ক্রস-সেকশন

উপলব্ধ কন্ডাক্টর ক্রস-সেকশন হল 0.5mm² থেকে 10mm²। নির্বাচন সার্কিট ফাংশন, বৈদ্যুতিক লোড, অনুমোদিত কন্ডাকটর প্রতিরোধের এবং প্রযোজ্য ইনস্টলেশন প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।

মূল পরিমাণ

স্ট্যান্ডার্ড কনফিগারেশন 2 থেকে 61 কোর কভার করে। সরঞ্জাম বা প্রকল্পের জন্য প্রয়োজনীয় নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সহায়ক সার্কিটের সংখ্যা থেকে মূল পরিমাণ নির্ধারণ করা উচিত।

শিল্ডিং প্রয়োজনীয়তা

যেখানে সিগন্যাল হস্তক্ষেপ একটি উদ্বেগ, তামার তারের ব্রেইডিং বা তামার টেপ শিল্ডিং বিবেচনা করা যেতে পারে। প্রয়োজনীয় শিল্ডিং পদ্ধতি বৈদ্যুতিক পরিবেশ এবং নিয়ন্ত্রণ-সিস্টেম প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত।

ফায়ার পারফরমেন্স

প্রযুক্তিগত টেবিলটি 90 মিনিটের জন্য 830℃ এর কম নয় এবং GB/T 19666-এর অধীনে অগ্নি-প্রতিরোধী প্রয়োজনীয়তার একটি অগ্নি সংস্পর্শের শর্ত উল্লেখ করে। অর্ডার বসানোর আগে প্রকৃত প্রকল্পের স্পেসিফিকেশনের বিরুদ্ধে প্রয়োজনীয় পরীক্ষার শর্ত এবং ডকুমেন্টেশন নিশ্চিত করা উচিত।

FAQ

1. এই তারের জন্য কি মান নির্দিষ্ট করা হয়েছে?

টেকনিক্যাল ডেটা ডিসি কন্ডাক্টর রেজিস্ট্যান্সের জন্য GB/T 9330 এবং তালিকাভুক্ত শিখা-প্রতিরোধী প্রয়োজনীয়তার জন্য GB/T 19666 উল্লেখ করে। রপ্তানি প্রকল্পের জন্য প্রয়োজনীয় কোনো অতিরিক্ত সার্টিফিকেশন বা পরীক্ষার ডকুমেন্টেশন অর্ডারকৃত তারের কনফিগারেশন অনুযায়ী নিশ্চিত করা উচিত।

2. কি কন্ডাক্টর নির্মাণ উপলব্ধ?

তারের শক্ত অনমনীয় কন্ডাক্টর বা মাল্টি-স্ট্র্যান্ড নমনীয় কন্ডাক্টর দিয়ে কনফিগার করা যেতে পারে। উপযুক্ত নির্মাণ নির্ভর করে যে ইনস্টলেশনটি স্থির করা হয়েছে, একটি কন্ট্রোল ক্যাবিনেটের মাধ্যমে রুট করা হয়েছে বা ইনস্টলেশনের সময় আরও নমনীয়তা প্রয়োজন।

3. কি ক্রস-সেকশন এবং মূল পরিমাণ পাওয়া যায়?

তালিকাভুক্ত কন্ডাক্টর ক্রস-সেকশন 0.5mm² থেকে 10mm² পর্যন্ত, যার মূল পরিমাণ 2 থেকে 61 কোর পর্যন্ত। সার্কিট ডিজাইন এবং তারের কনফিগারেশন অনুযায়ী চূড়ান্ত সমন্বয় নিশ্চিত করা উচিত।

4. তারের ঢাল করা যাবে?

হ্যাঁ। তামার তারের ব্রেইডিং বা কপার টেপ মোড়ানো একটি ঐচ্ছিক শিল্ডিং লেয়ার হিসাবে নির্দিষ্ট করা যেতে পারে, যার তালিকাভুক্ত শিল্ডিং কভারেজ রেট ≥80%।

5. এই কপার পিভিসি ফ্লেম রিটার্ডেন্ট কন্ট্রোল কেবল কোথায় সাধারণত ব্যবহৃত হয়?

এটি অগ্নি-সুরক্ষা ব্যবস্থা, পাওয়ার সুবিধা, শিল্প অটোমেশন সরঞ্জাম, বৈদ্যুতিক সিস্টেম নির্মাণ এবং অন্যান্য শিল্প অ্যাপ্লিকেশনগুলিতে নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সহায়ক সার্কিটগুলির জন্য ব্যবহৃত হয় যেখানে নির্দিষ্ট শিখা-প্রতিরোধী এবং অগ্নি-প্রতিরোধী বৈশিষ্ট্যগুলির প্রয়োজন হয়।

6. একটি উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

প্রয়োজনীয় মডেল, কন্ডাকটর টাইপ, ক্রস-সেকশন, মূল পরিমাণ, শিল্ডিং প্রয়োজনীয়তা, তারের দৈর্ঘ্য, ইনস্টলেশন পরিবেশ এবং প্রযোজ্য ফায়ার-পারফরমেন্স প্রয়োজনীয়তা প্রদান করুন। যেকোন প্রয়োজনীয় পরিদর্শন রিপোর্ট, সার্টিফিকেট বা রপ্তানি ডকুমেন্টেশন আগে থেকেই উল্লেখ করা উচিত।
