মৌলিক পণ্য মডেল: N-KVV(NH-KVV)।

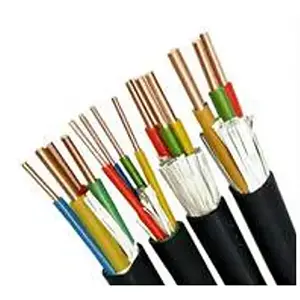

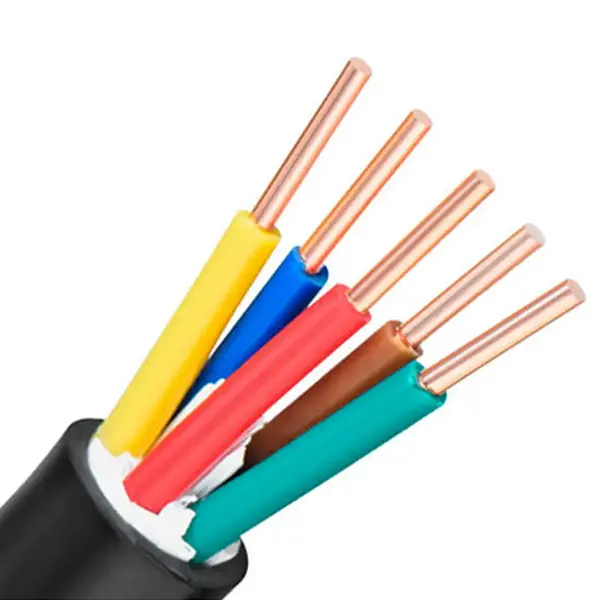

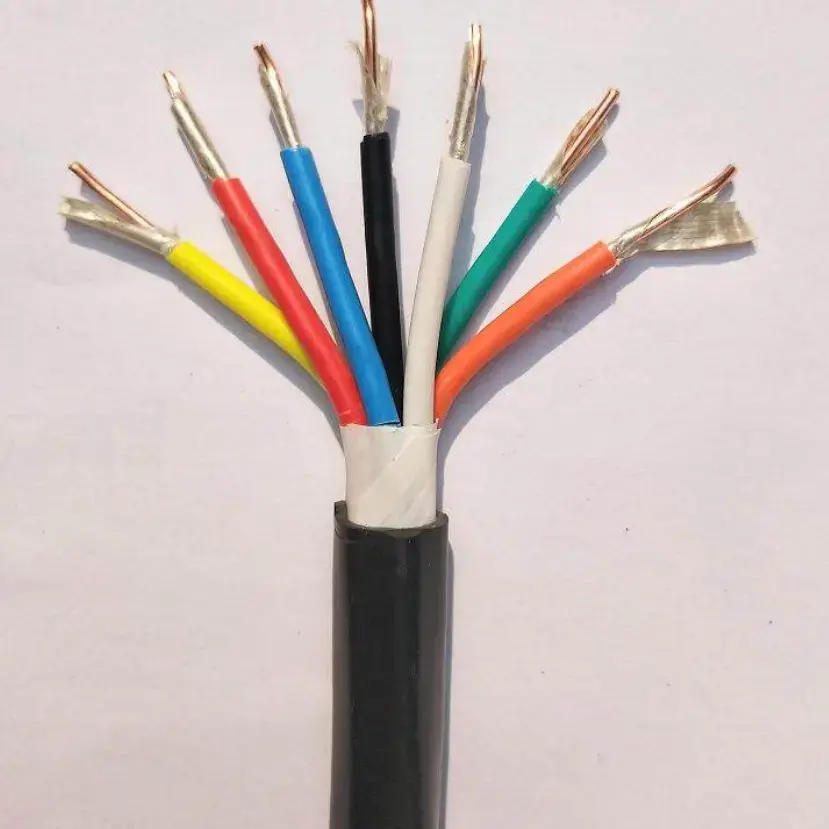

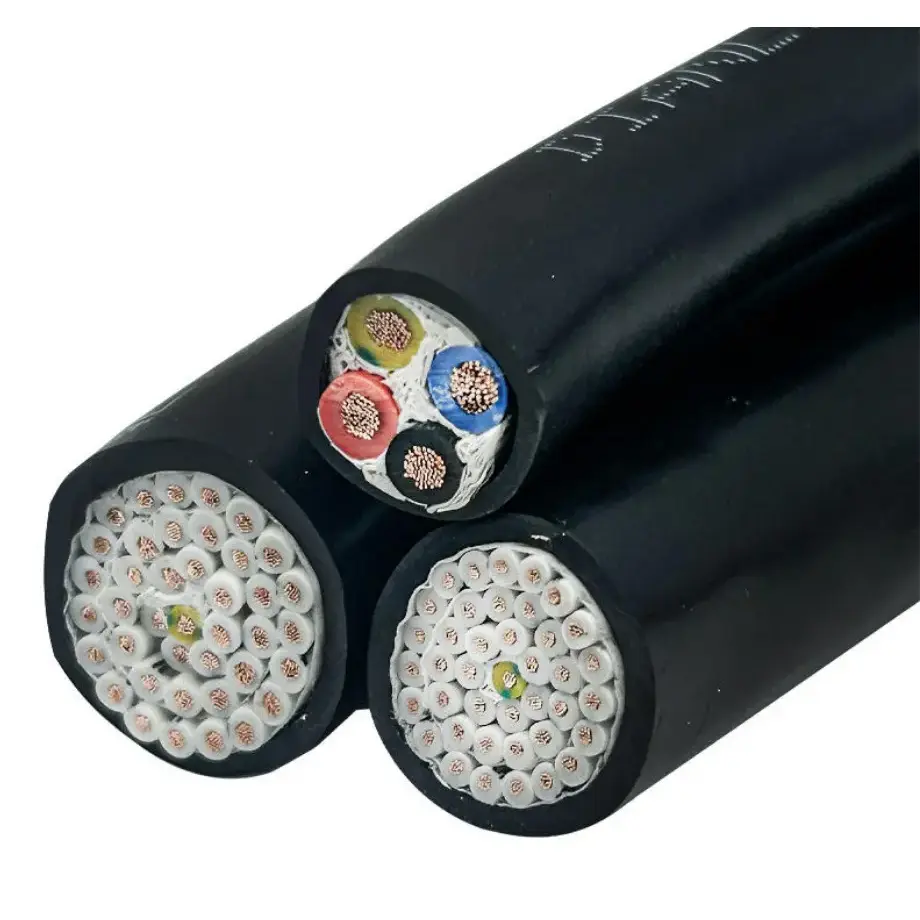

কপার পিভিসি ফায়ার রেজিস্ট্যান্ট কন্ট্রোল কেবল একটি তামার কন্ডাক্টর, মাইকা-টেপ ফায়ার-প্রতিরোধী স্তর এবং পিভিসি ইনসুলেশন এবং নিয়ন্ত্রণের জন্য আবরণ এবং অক্জিলিয়ারী সার্কিটগুলিকে একত্রিত করে যার জন্য আগুন-প্রতিরোধী তারের নির্মাণ প্রয়োজন। 450/750V কেবলটি এমন অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট যেখানে আগুনের এক্সপোজারের অধীনে একটি নির্দিষ্ট সময়ের জন্য সার্কিটের ধারাবাহিকতা বজায় রাখা সিস্টেম ডিজাইনের অংশ। কন্ডাক্টর নির্মাণের উপর নির্ভর করে, ক্যাবলটি ক্লাস 1 বা ক্লাস 5 কপার কন্ডাক্টরের সাথে কনফিগার করা যেতে পারে।
মাইকা টেপটি কন্ডাক্টরের চারপাশে মূল অগ্নি-প্রতিরোধী স্তর গঠন করে, যখন নমনীয় কন্ডাকটর বিকল্পগুলি তারের ট্রে, কন্ট্রোল ক্যাবিনেট এবং সরঞ্জাম সংযোগের মাধ্যমে তারের পথ সহজ করে তোলে। স্পেসিফিকেশন নির্বাচনের ক্ষেত্রে কন্ডাক্টর ক্রস-সেকশন, মূল পরিমাণ, ইনস্টলেশনের শর্ত এবং সম্পূর্ণ বৈদ্যুতিক সিস্টেমের ফায়ার-পারফরমেন্স প্রয়োজনীয়তা বিবেচনা করা উচিত।
|
নামমাত্র ক্রস-সেকশন (মিমি²) |
কন্ডাক্টরের সংখ্যা |
আগুন-প্রতিরোধী স্তর |
পিভিসি নিরোধক বেধ (মিমি) |
20℃ ডিসি কন্ডাক্টর রেজিস্ট্যান্স (Ω/কিমি) |
20℃ ডিসি কন্ডাক্টর রেজিস্ট্যান্স (Ω/কিমি) |
|
|
|
উপাদান |
|
অ-ধাতু-ধাতুপট্টাবৃত |
ধাতু-ধাতুপট্টাবৃত |
|
0.5 |
1 বা 7 |
মাইকা টেপ |
0.6 |
36.0 |
36.7 |
|
0.75 |
1 বা 7 |
মাইকা টেপ |
0.6 |
24.5 |
24.8 |
|
1.0 |
1 বা 7 |
মাইকা টেপ |
0.6 |
18.1 |
18.2 |
|
1.5 |
1 বা 7 |
মাইকা টেপ |
0.7 |
12.1 |
12.2 |
|
2.5 |
1 বা 7 |
মাইকা টেপ |
0.8 |
7.41 |
7.56 |
|
4 |
1 বা 7 |
মাইকা টেপ |
0.8 |
4.61 |
4.70 |
|
6 |
1 বা 7 |
মাইকা টেপ |
0.8 |
3.08 |
3.11 |
|
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
মাইকা টেপ প্রধান অগ্নি-প্রতিরোধী উপাদান হিসাবে কন্ডাকটরের চারপাশে অবস্থিত। আগুনের এক্সপোজারের অধীনে, এই স্তরটি নির্দিষ্ট পরীক্ষার শর্তগুলির জন্য বৈদ্যুতিক নিরোধক বজায় রাখার উদ্দেশ্যে এবং প্রয়োজনীয় সময়ের জন্য সার্কিটের ধারাবাহিকতা রক্ষা করতে সহায়তা করে। প্রজেক্টের জন্য প্রযোজ্য পণ্য স্পেসিফিকেশন এবং পরীক্ষার পদ্ধতির বিপরীতে প্রকৃত অগ্নি-প্রতিরোধের রেটিং নিশ্চিত করা উচিত।
প্রয়োজনীয় তারের কনফিগারেশন অনুযায়ী কন্ডাক্টর নির্মাণ ক্লাস 1 বা ক্লাস 5 তামার উপর ভিত্তি করে করা যেতে পারে। প্রযুক্তিগত টেবিল কন্ডাকটর পরিমাণ, ক্রস-সেকশন এবং 20℃ ডিসি প্রতিরোধের মান প্রদান করে, যা বৈদ্যুতিক পরামিতিগুলিকে স্পেসিফিকেশন নিশ্চিতকরণের আগে চেক করার অনুমতি দেয়।
পিভিসি কন্ডাক্টরের চারপাশে প্রাথমিক নিরোধক প্রদান করে এবং তারের সামগ্রিক যান্ত্রিক সুরক্ষায় অবদান রাখে। তালিকাভুক্ত নিরোধক বেধ নামমাত্র ক্রস-সেকশনের সাথে পরিবর্তিত হয়, তাই তারের স্পেসিফিকেশন প্রয়োজনীয় কন্ডাকটর আকার এবং ইনস্টলেশন শর্তগুলির সাথে একসাথে নির্বাচন করা উচিত।
কপার পিভিসি ফায়ার রেজিস্ট্যান্ট কন্ট্রোল কেবল সার্কিটের উদ্দেশ্যে যেখানে নিয়ন্ত্রণ, অ্যালার্ম, পর্যবেক্ষণ বা সহায়ক ফাংশনগুলি একটি নির্দিষ্ট সময়ের জন্য অগ্নি ইভেন্টের সময় উপলব্ধ থাকতে হতে পারে। সাধারণ সার্কিটের মধ্যে রয়েছে অগ্নি-সুরক্ষা নিয়ন্ত্রণ ক্যাবিনেট, ধোঁয়া-নিষ্কাশন সরঞ্জাম, ফায়ার পাম্প এবং অন্যান্য বৈদ্যুতিক নিয়ন্ত্রিত সিস্টেম।
অগ্নি-প্রতিরোধী ফাংশনটি সম্পূর্ণ সার্কিট ডিজাইনের অংশ হিসাবে বিবেচনা করা উচিত। তারের রাউটিং, সহায়ক পদ্ধতি, সংযুক্ত সরঞ্জাম, ইনস্টলেশন পরিবেশ এবং প্রয়োজনীয় অগ্নি-প্রতিরোধের শ্রেণীবিভাগ সবই চূড়ান্ত সিস্টেমের কর্মক্ষমতা প্রভাবিত করতে পারে।
1. ফায়ার-প্রটেকশন ইঞ্জিনিয়ারিং: ফায়ার-প্রটেকশন লিঙ্কেজ কন্ট্রোল ক্যাবিনেট, ফায়ার অ্যালার্ম সিস্টেম, স্মোক এক্সজস্ট ফ্যান এবং ফায়ার-ওয়াটার পাম্প কন্ট্রোল সার্কিট।
2. পাওয়ার প্ল্যান্ট: বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট, জেনারেটর সেটের জন্য সেকেন্ডারি কন্ট্রোল লাইন এবং পাওয়ার ডিস্ট্রিবিউশন রুমে কন্ট্রোল বা সিগন্যাল ওয়্যারিং।
3. ধাতুবিদ্যা শিল্প: ধাতুবিদ্যা কর্মশালায় উৎপাদন-লাইন সরঞ্জামের জন্য স্বয়ংক্রিয় অপারেশন কনসোল এবং নিয়ন্ত্রণ সার্কিট।
4. বিল্ডিং নির্মাণ: বেসমেন্ট মেশিন রুম, কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ ব্যবস্থা এবং লিফট ফায়ার-সুরক্ষা সংযোগ নিয়ন্ত্রণ ব্যবস্থা।
5. সাধারণ শিল্প: বর্জ্য জল চিকিত্সা সরঞ্জাম, শুকানোর উত্পাদন লাইন এবং মেশিন-টুল সমর্থনকারী নিয়ন্ত্রণ সার্কিট যেখানে আগুন-প্রতিরোধী নির্মাণ প্রয়োজন।
প্রয়োজনীয় ক্রস-সেকশনটি বৈদ্যুতিক লোড, সার্কিট ফাংশন, অনুমোদিত কন্ডাকটর প্রতিরোধ এবং প্রযোজ্য ইনস্টলেশন প্রয়োজনীয়তা থেকে নির্ধারণ করা উচিত। উপলব্ধ ডেটা 0.5 মিমি² থেকে 6 মিমি² পর্যন্ত নামমাত্র ক্রস-সেকশন কভার করে।
মূল পরিমাণ নিয়ন্ত্রণ, অ্যালার্ম, পর্যবেক্ষণ এবং অক্জিলিয়ারী সার্কিটের সংখ্যার সাথে সঙ্গতিপূর্ণ হওয়া উচিত। সারণীতে 61 কোরের মাধ্যমে প্রস্তাবিত কোর কনফিগারেশনের তালিকা রয়েছে, সরবরাহকৃত স্পেসিফিকেশন অনুযায়ী কাস্টম কোর পরিমাণ উপলব্ধ।
যেখানে তারগুলি অবশ্যই কন্ট্রোল ক্যাবিনেট, ট্রে বা সরঞ্জামের সংযোগের মধ্য দিয়ে যেতে হবে, সেখানে কন্ডাকটর নির্মাণ এবং অনুমতিযোগ্য নমন শর্তগুলি একসাথে বিবেচনা করা উচিত। প্রয়োজনীয় নমন ব্যাসার্ধ শুধুমাত্র কন্ডাকটর প্রকার থেকে অনুমান না করে প্রযোজ্য তারের স্পেসিফিকেশন থেকে নিশ্চিত করা উচিত।
অগ্নি-প্রতিরোধী তারগুলি প্রয়োজনীয় পরীক্ষার সময়কাল, আগুনের এক্সপোজার শর্ত এবং সিস্টেমের মান অনুযায়ী নির্বাচন করা উচিত। একটি তারের শুধুমাত্র "অগ্নি প্রতিরোধী" শব্দ দ্বারা নির্দিষ্ট করা উচিত নয়; প্রয়োজনীয় কর্মক্ষমতা শ্রেণীবিভাগ এবং সমর্থনকারী পরীক্ষার ডকুমেন্টেশনও নিশ্চিত করা উচিত।
প্রকল্প সংগ্রহের জন্য, প্রধান যাচাইকরণ পয়েন্টগুলির মধ্যে রয়েছে কন্ডাক্টর উপাদান এবং নির্মাণ, নামমাত্র ক্রস-সেকশন, কন্ডাকটর প্রতিরোধ, মাইকা-টেপ কনফিগারেশন, পিভিসি ইনসুলেশন বেধ এবং সমাপ্ত-তারের মাত্রা। এই পরিমাপযোগ্য বৈশিষ্ট্যগুলি সম্মত প্রযুক্তিগত স্পেসিফিকেশনের সাথে সরবরাহ করা তারের তুলনা করার জন্য একটি বাস্তব ভিত্তি প্রদান করে।
রপ্তানি বা প্রকৌশল আদেশের জন্য, Qiancheng তারের স্পেসিফিকেশন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রয়োজনীয় পণ্য ডকুমেন্টেশন সমন্বয় করতে পারেন। যদি একটি নির্দিষ্ট অগ্নি-প্রতিরোধ পরীক্ষার রিপোর্ট, শংসাপত্র বা পরিদর্শন নথির প্রয়োজন হয়, তাহলে অর্ডার নিশ্চিতকরণের আগে এটি সনাক্ত করা উচিত যাতে প্রযোজ্য ডকুমেন্টেশন প্রকৃত তারের কনফিগারেশনের বিরুদ্ধে পরীক্ষা করা যায়।
রেট করা ভোল্টেজ হল 450/750V। এটি নিয়ন্ত্রণ, পর্যবেক্ষণ এবং অক্জিলিয়ারী সার্কিটের উদ্দেশ্যে যেখানে নির্দিষ্ট অগ্নি-প্রতিরোধী নির্মাণ প্রয়োজন।
কন্ডাকটরের চারপাশে অগ্নি-প্রতিরোধী স্তর হিসাবে মাইকা টেপ ব্যবহার করা হয়। এর কাজ হল নির্দিষ্ট ফায়ার-টেস্ট অবস্থার অধীনে বৈদ্যুতিক নিরোধক এবং সার্কিটের ধারাবাহিকতা বজায় রাখতে সাহায্য করা।
সারণীটি 0.5mm² থেকে 6mm² পর্যন্ত নামমাত্র ক্রস-সেকশন কভার করে, সংশ্লিষ্ট কন্ডাক্টর কনফিগারেশন, পিভিসি ইনসুলেশন বেধ এবং 20℃ ডিসি কন্ডাক্টর প্রতিরোধের মান সহ।
তালিকাভুক্ত প্রস্তাবিত মূল সংখ্যাগুলি হল 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 এবং 61৷ প্রকল্পের নির্দিষ্টকরণ অনুযায়ী কাস্টম কোর পরিমাণগুলি আলোচনা করা যেতে পারে৷
এটি ফায়ার-প্রটেকশন কন্ট্রোল সিস্টেম, পাওয়ার-প্ল্যান্ট কন্ট্রোল সার্কিট, ধাতুবিদ্যার সরঞ্জাম, যান্ত্রিক এবং বৈদ্যুতিক সিস্টেম নির্মাণ, বর্জ্য জল-চিকিত্সা সরঞ্জাম এবং অন্যান্য শিল্প নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা যেতে পারে যেখানে আগুন-প্রতিরোধী তারের নির্মাণ প্রয়োজন।
স্পেসিফিকেশন নিশ্চিতকরণের জন্য, প্রয়োজনীয় মডেল, কন্ডাক্টর ক্রস-সেকশন, মূল পরিমাণ, তারের দৈর্ঘ্য, ইনস্টলেশন পরিবেশ, অগ্নি-প্রতিরোধের প্রয়োজনীয়তা এবং যেকোন প্রয়োজনীয় প্রযুক্তিগত নথি বা পরিদর্শন রেকর্ড সরবরাহ করা কার্যকর।
