পণ্যের মডেল: N(NH)-KVVR, N(NH)-KVVRP, ইত্যাদি।

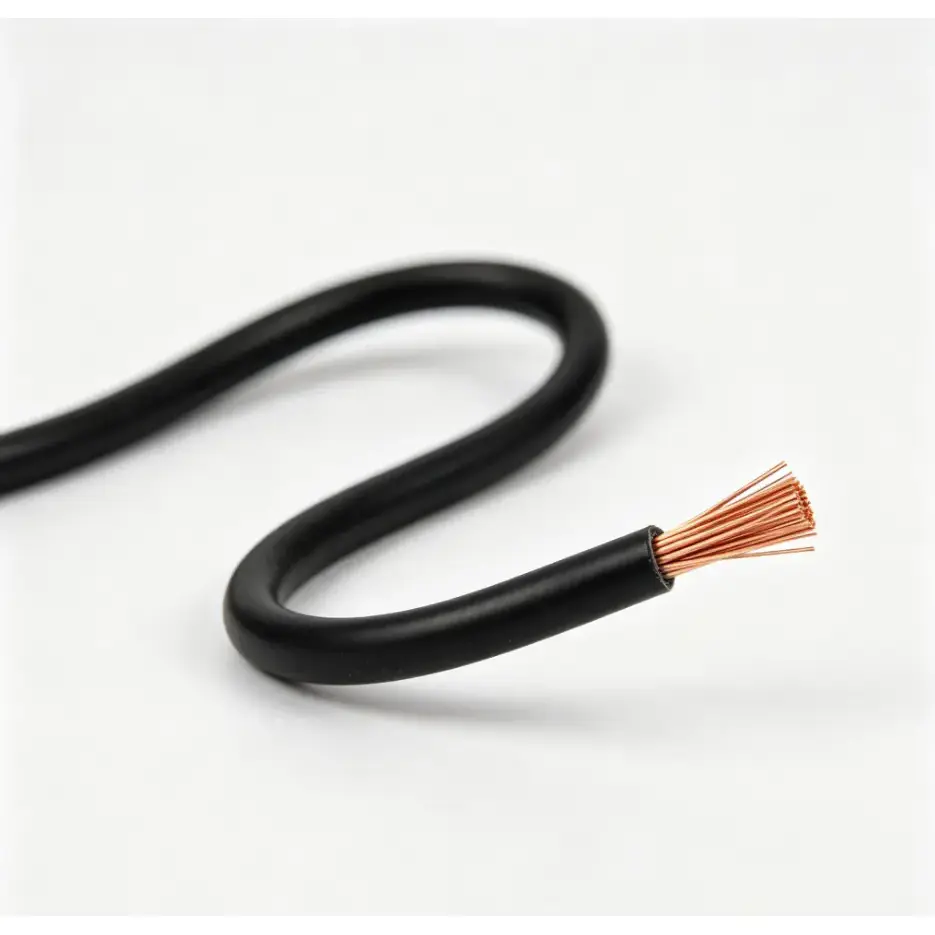

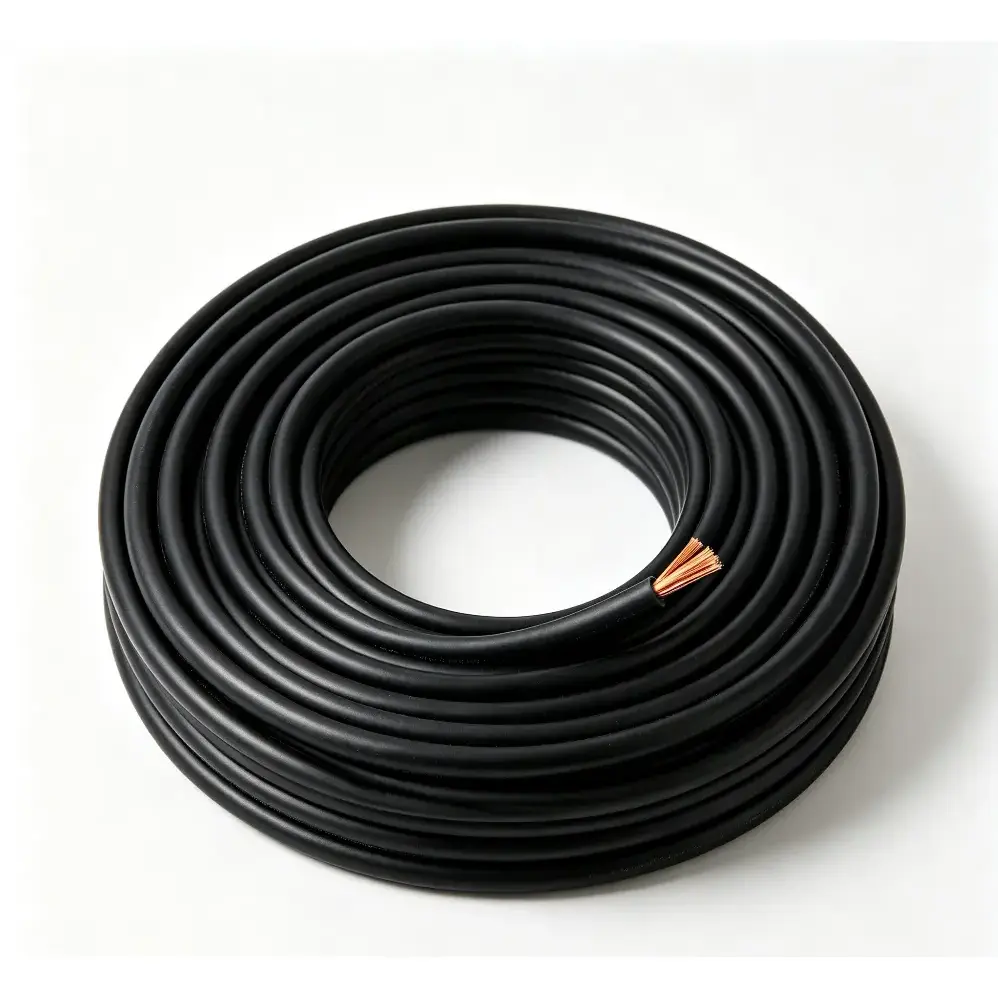

কপার পিভিসি ফায়ার রেজিস্ট্যান্ট নমনীয় কন্ট্রোল কেবলটি নিয়ন্ত্রণ এবং সিগন্যাল সার্কিটের জন্য ডিজাইন করা হয়েছে যেখানে নমনীয় ইনস্টলেশন এবং অগ্নি-প্রতিরোধের প্রয়োজনীয়তাগুলি একসাথে বিবেচনা করা প্রয়োজন। এটি ক্লাস 5 নমনীয় কপার কন্ডাক্টর, একটি মাইকা-টেপ অগ্নি-প্রতিরোধী স্তর এবং এক্সট্রুড পিভিসি নিরোধক এবং খাপ ব্যবহার করে। এই নির্মাণ প্রযোজ্য তারের কনফিগারেশন এবং পরীক্ষার প্রয়োজনীয়তার উপর নির্ভর করে আগুনের অবস্থার অধীনে একটি নির্দিষ্ট সময়ের জন্য সার্কিট অখণ্ডতা বজায় রাখতে সাহায্য করার উদ্দেশ্যে করা হয়েছে।
নমনীয় কন্ডাকটর কাঠামো তারেরটিকে কন্ট্রোল ক্যাবিনেট, অগ্নি-সুরক্ষা ব্যবস্থা, যান্ত্রিক এবং বৈদ্যুতিক সরঞ্জাম এবং শিল্প স্বয়ংক্রিয়-নিয়ন্ত্রণ সার্কিটের জন্য উপযুক্ত করে তোলে যেখানে বারবার বাঁকানো বা সীমাবদ্ধ ওয়্যারিং স্পেস ইনস্টলেশনকে আরও বেশি চাহিদা তৈরি করতে পারে। তারের নির্বাচন কন্ডাক্টর ক্রস-সেকশন, মূল পরিমাণ, ইনস্টলেশন পদ্ধতি, ফায়ার-পারফরম্যান্স প্রয়োজনীয়তা এবং সংযুক্ত সরঞ্জামের বৈদ্যুতিক বৈশিষ্ট্যের উপর ভিত্তি করে হওয়া উচিত।
|
নামমাত্র ক্রস-সেকশন (মিমি²) |
কন্ডাক্টরের সর্বোচ্চ একক তারের ব্যাস (মিমি) |
আগুন-প্রতিরোধী স্তর |
পিভিসি নিরোধক বেধ (মিমি) |
20℃ ডিসি কন্ডাক্টর রেজিস্ট্যান্স (Ω/কিমি) |
20℃ ডিসি কন্ডাক্টর রেজিস্ট্যান্স (Ω/কিমি) |
|
|
|
উপাদান |
|
নন-প্লেটেড মেটাল |
ধাতুপট্টাবৃত ধাতু |
|
0.5 |
0.21 |
মাইকা টেপ |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
মাইকা টেপ |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
মাইকা টেপ |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
মাইকা টেপ |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
মাইকা টেপ |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
মাইকা টেপ |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
মাইকা টেপ |
0.8 |
3.30 |
3.39 |
|
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
প্রস্তাবিত মূল নম্বরগুলি: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61৷ কাস্টম কোর নম্বরগুলি গ্রাহকের অনুরোধে উপলব্ধ৷ |
তারের নির্মাণে একটি নমনীয় কপার কন্ডাকটরকে মিকা-টেপ অগ্নি-প্রতিরোধী স্তর এবং পিভিসি নিরোধক এবং খাপের সাথে একত্রিত করা হয়। প্রতিটি অংশের সামগ্রিক তারের কাঠামোতে একটি নির্দিষ্ট ফাংশন রয়েছে, তাই প্রয়োজনীয় স্পেসিফিকেশন নিয়ন্ত্রণ সার্কিট, ইনস্টলেশন পরিবেশ এবং প্রযোজ্য ফায়ার-পারফরম্যান্স প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা উচিত।
মাল্টি-স্ট্র্যান্ড কন্ডাক্টর নির্মাণ একই নামমাত্র ক্রস-সেকশনের কঠিন কন্ডাক্টরের চেয়ে বেশি নমনীয়তা প্রদান করে। এটি ক্যাবিনেট ওয়্যারিং, সরঞ্জাম সংযোগ এবং ইনস্টলেশনের জন্য দরকারী যেখানে কেবলটি সীমিত স্থান বা সরঞ্জামের উপাদানগুলির চারপাশে যেতে হবে।
কন্ডাকটরের চারপাশে অগ্নি-প্রতিরোধী স্তর হিসাবে মাইকা টেপ অন্তর্ভুক্ত করা হয়। একটি অগ্নি-প্রতিরোধী তারের নির্মাণে, প্রযোজ্য পরীক্ষার শর্তাবলী দ্বারা সংজ্ঞায়িত সময়কালের জন্য তারের উচ্চ তাপমাত্রা বা শিখার সংস্পর্শে এলে পরিবাহী পথ রক্ষা করতে এই স্তরটির উদ্দেশ্য।
এক্সট্রুড পিভিসি ইনসুলেশন কন্ডাক্টর এবং আশেপাশের তারের উপাদানগুলির মধ্যে বৈদ্যুতিক বিচ্ছেদ প্রদান করে, যখন বাইরের খাপ অতিরিক্ত যান্ত্রিক এবং পরিবেশগত সুরক্ষা প্রদান করে। নিরোধক বেধ নামমাত্র ক্রস-সেকশনের সাথে পরিবর্তিত হয়, যেমন উপরে স্পেসিফিকেশন টেবিলে দেখানো হয়েছে।
কপার পিভিসি ফায়ার রেজিস্ট্যান্ট ফ্লেক্সিবল কন্ট্রোল কেবল কন্ট্রোল এবং সিগন্যাল ওয়্যারিং এর উদ্দেশ্যে যেখানে নির্দিষ্ট অগ্নি অবস্থার অধীনে সার্কিট ধারাবাহিকতা একটি গুরুত্বপূর্ণ ডিজাইন বিবেচনার বিষয়। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ফায়ার-কন্ট্রোল ক্যাবিনেট, বিল্ডিং ফায়ার-প্রোটেকশন সিস্টেম, যান্ত্রিক এবং বৈদ্যুতিক সরঞ্জাম, পাওয়ার-সম্পর্কিত নিয়ন্ত্রণ ব্যবস্থা এবং শিল্প অটোমেশন ইনস্টলেশন।
সীমাবদ্ধ কন্ট্রোল ক্যাবিনেট বা সরঞ্জাম ঘেরে, নমনীয় কন্ডাকটর নির্মাণ কম নমনীয় তারের নির্মাণের তুলনায় রাউটিংকে সহজ করতে পারে। শিল্প ইনস্টলেশনের জন্য, চূড়ান্ত নির্বাচনের পরিবেষ্টনের তাপমাত্রা, তারের ট্রে বা নালী বিন্যাস, নমনের প্রয়োজনীয়তা, আর্দ্রতা, তেল বা অন্যান্য পরিবেশগত এক্সপোজার এবং সংযুক্ত নিয়ন্ত্রণ সার্কিটের বৈদ্যুতিক লোড বিবেচনা করা উচিত।
এই ধরনের তারের জন্য, মানের মূল্যায়ন শুধুমাত্র চেহারার পরিবর্তে পরিমাপযোগ্য নির্মাণ এবং বৈদ্যুতিক পরামিতির উপর ভিত্তি করে হওয়া উচিত। কন্ডাক্টর ক্রস-সেকশন, কন্ডাকটর রেজিস্ট্যান্স, ইনসুলেশন বেধ, ফায়ার-প্রতিরোধী লেয়ার, মূল পরিমাণ এবং প্রযোজ্য ফায়ার-পারফরমেন্স প্রয়োজনীয়তা সম্মত স্পেসিফিকেশনের বিপরীতে পরীক্ষা করা উচিত।
উত্পাদন বা চালানের আগে, প্রকল্পের ডকুমেন্টেশন প্রয়োজনীয় মডেল, ক্রস-সেকশন, মূল পরিমাণ, কন্ডাকটর টাইপ এবং পরীক্ষার প্রয়োজনীয়তার সাথে মিলিত হতে পারে। ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলির জন্য, গ্রাহকরা অতিরিক্ত পরিদর্শন রেকর্ড, প্রযুক্তিগত ডেটা বা নমুনাগুলি বাল্ক উত্পাদনের আগে প্রয়োজন কিনা তা নিশ্চিত করতে পারেন।
উপযুক্ত স্পেসিফিকেশন নিয়ন্ত্রণ সিস্টেম এবং ইনস্টলেশন অবস্থার উপর নির্ভর করে। একটি অর্ডার দেওয়ার আগে, নিম্নলিখিত পয়েন্টগুলি নিশ্চিত করা দরকারী:
1. সার্কিট প্রয়োজনীয়তা এবং প্রযোজ্য বৈদ্যুতিক গণনা অনুযায়ী কন্ডাক্টর ক্রস-সেকশন।
2. প্রয়োজনীয় কোর পরিমাণ এবং একটি স্ট্যান্ডার্ড বা কাস্টমাইজড কোর কনফিগারেশন প্রয়োজন কিনা।
3. অগ্নি-প্রতিরোধী কর্মক্ষমতা প্রয়োজনীয়তা এবং প্রযোজ্য প্রকল্প বা পরীক্ষার মান.
4. কন্ট্রোল ক্যাবিনেট ওয়্যারিং, কন্ডুইট ইনস্টলেশন, তারের ট্রে ইনস্টলেশন বা সরঞ্জাম সংযোগ সহ ইনস্টলেশন পদ্ধতি।
5. প্রকল্পের জন্য প্রয়োজনীয় তারের দৈর্ঘ্য, প্যাকেজিং, ডকুমেন্টেশন এবং পরিদর্শনের প্রয়োজনীয়তা।
প্রযোজ্য অগ্নি-পরীক্ষা অবস্থার অধীনে একটি নির্দিষ্ট সময়ের জন্য পরিবাহী পথ বজায় রাখতে সাহায্য করার জন্য কেবলটি একটি মাইকা-টেপ আগুন-প্রতিরোধী স্তর দিয়ে ডিজাইন করা হয়েছে। প্রকৃত অগ্নি-প্রতিরোধের কার্যকারিতা তারের নির্মাণ, ইনস্টলেশন পদ্ধতি এবং নির্দিষ্ট পণ্যের পরীক্ষার প্রয়োজনীয়তার উপর নির্ভর করে।
এটি নমনীয় কপার কন্ডাক্টর ব্যবহার করে। কন্ডাক্টর কনফিগারেশন এবং সর্বাধিক একক-তারের ব্যাস নামমাত্র ক্রস-সেকশন অনুসারে পরিবর্তিত হয়, প্রযুক্তিগত সারণীতে দেওয়া প্রাসঙ্গিক মানগুলির সাথে।
তালিকাভুক্ত ক্রস-সেকশনগুলি হল 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² এবং 6mm²। প্রস্তাবিত মূল পরিমাণগুলি টেবিলে দেখানো কনফিগারেশনগুলিতে 2 থেকে 61 কোর অন্তর্ভুক্ত করে এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে কাস্টমাইজড মূল পরিমাণ আলোচনা করা যেতে পারে।
হ্যাঁ। মূল পরিমাণ এবং তারের দৈর্ঘ্য প্রকল্পের স্পেসিফিকেশন অনুযায়ী কাস্টমাইজ করা যেতে পারে। উত্পাদনের আগে, প্রয়োজনীয় কন্ডাক্টর ক্রস-সেকশন, মূল কনফিগারেশন, অগ্নি-প্রতিরোধী নির্মাণ, ইনস্টলেশন শর্ত এবং ডকুমেন্টেশন প্রয়োজনীয়তা নিশ্চিত করা উচিত।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ফায়ার-কন্ট্রোল ক্যাবিনেট, বিল্ডিং ফায়ার-প্রোটেকশন সিস্টেম, যান্ত্রিক এবং বৈদ্যুতিক সরঞ্জাম, শিল্প নিয়ন্ত্রণ সার্কিট এবং অন্যান্য ইনস্টলেশন যেখানে নমনীয় তারের এবং আগুন-প্রতিরোধী তারের নির্মাণ প্রয়োজন।
একটি সঠিক উদ্ধৃতি এবং স্পেসিফিকেশন চেক করার জন্য, অনুগ্রহ করে প্রয়োজনীয় মডেল, কন্ডাকটর ক্রস-সেকশন, মূল পরিমাণ, তারের দৈর্ঘ্য, ইনস্টলেশন পরিবেশ এবং প্রযোজ্য ফায়ার-পারফরমেন্স প্রয়োজনীয়তা প্রদান করুন। যদি উপলব্ধ হয়, প্রোজেক্টের অঙ্কন বা প্রযুক্তিগত বৈশিষ্ট্যগুলিও উত্পাদনের আগে তারের নির্মাণ নিশ্চিত করতে ব্যবহার করা যেতে পারে।
