মৌলিক পণ্য মডেল: KVVR

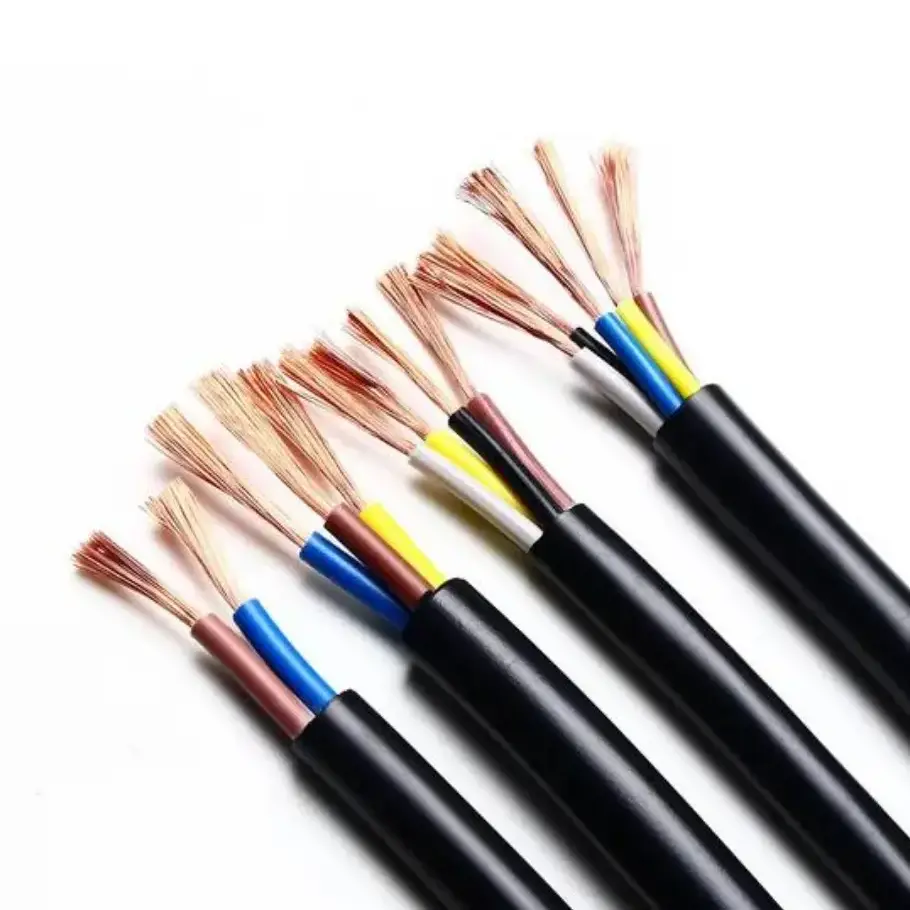

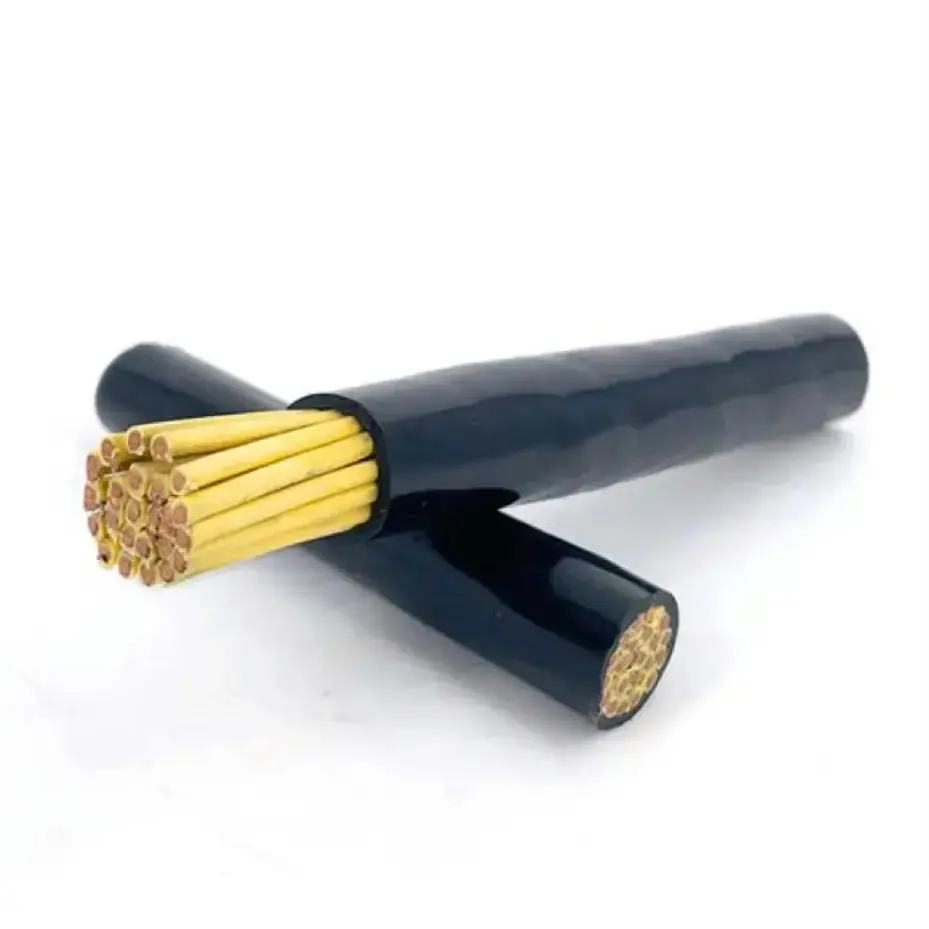

কপার পিভিসি ফ্লেক্সিবল কন্ট্রোল কেবল হল একটি 450/750V কন্ট্রোল ক্যাবল যা আটকে থাকা কপার কন্ডাক্টর এবং পিভিসি নিরোধক এবং খাপের চারপাশে নির্মিত। নমনীয় কন্ডাক্টর নির্মাণ তারকে শক্ত বা অনমনীয় কন্ডাকটরের চেয়ে শক্ত রাউটিং পাথ অনুসরণ করতে দেয়, যা কন্ট্রোল ওয়্যারিংকে ক্যাবিনেট, ট্রে, কন্ডুইট বা সরঞ্জামের সংযোগের মধ্য দিয়ে যেতে হলে কার্যকর হয়। এর প্রাথমিক ভূমিকা হল কম-ভোল্টেজ বৈদ্যুতিক সিস্টেমের মধ্যে নিয়ন্ত্রণ, পরিমাপ এবং পর্যবেক্ষণ সংকেত প্রেরণ করা।
স্বয়ংক্রিয়-নিয়ন্ত্রণ এবং অক্জিলিয়ারী সার্কিটের জন্য, তারের নির্দিষ্ট করার সময় কন্ডাকটর ক্রস-সেকশন, কোরের সংখ্যা, ইনস্টলেশন পদ্ধতি এবং বৈদ্যুতিক প্রতিরোধ গুরুত্বপূর্ণ। উপলব্ধ কন্ডাকটর আকার সাধারণ নিয়ন্ত্রণ-তারের প্রয়োজনীয়তা কভার করে, যখন বিভিন্ন মূল কনফিগারেশন সার্কিট নকশা অনুযায়ী নির্বাচন করা যেতে পারে।
|
নামমাত্র ক্রস-সেকশন (মিমি²) |
কন্ডাক্টরের সর্বোচ্চ একক তারের ব্যাস (মিমি) |
পিভিসি নিরোধক বেধ (মিমি) |
20℃ ডিসি কন্ডাক্টর রেজিস্ট্যান্স (Ω/কিমি) |
20℃ ডিসি কন্ডাক্টর রেজিস্ট্যান্স (Ω/কিমি) |
|
|
|
|
নন-প্লেটেড মেটাল |
ধাতুপট্টাবৃত ধাতু |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |

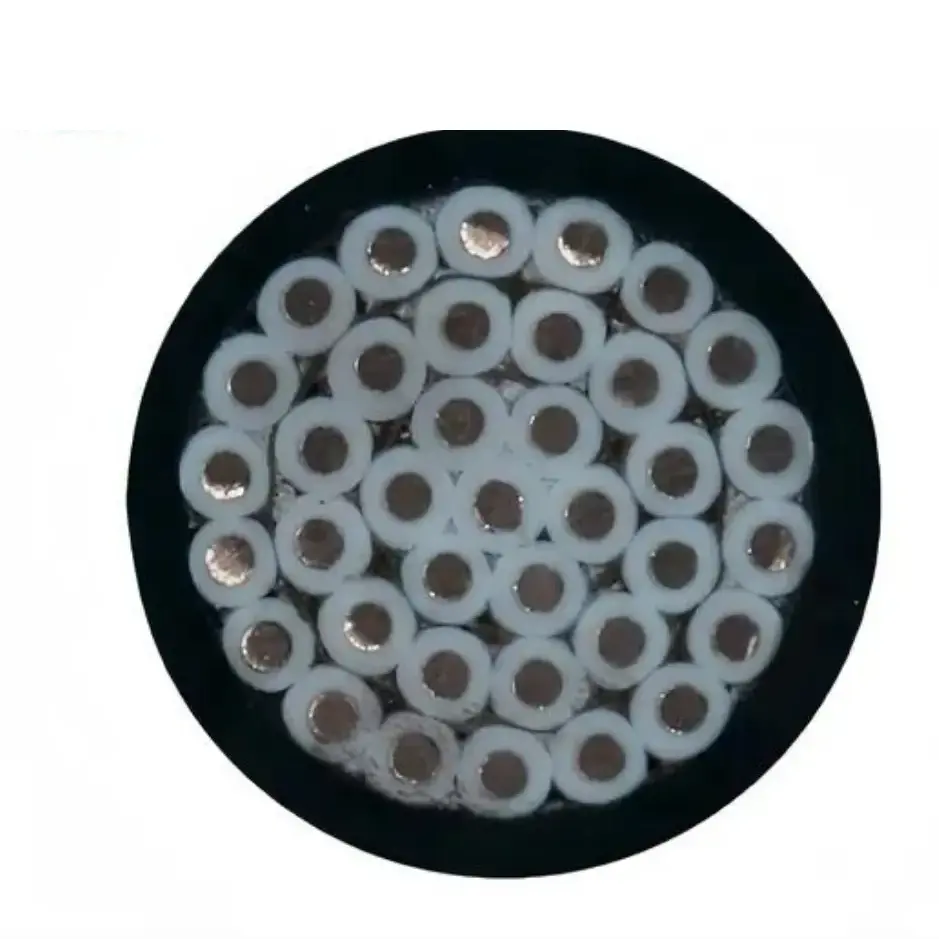

কন্ডাকটর একটি একক কঠিন পরিবাহীর পরিবর্তে একাধিক সূক্ষ্ম তামার স্ট্র্যান্ড নিয়ে গঠিত। এই নির্মাণ টার্মিনাল, ক্যাবিনেট উপাদান এবং তারের ব্যবস্থাপনা সিস্টেমের চারপাশে রাউটিং কন্ট্রোল তারের জন্য প্রয়োজনীয় যান্ত্রিক নমনীয়তা প্রদান করে। 20℃ এ কন্ডাক্টর প্রতিরোধের নন-ধাতুপট্টাবৃত এবং ধাতুপট্টাবৃত উভয় অবস্থার জন্য স্পেসিফিকেশন টেবিলে প্রদান করা হয়।
PVC কন্ডাক্টরের চারপাশে প্রাথমিক অন্তরক উপাদান হিসাবে ব্যবহৃত হয়, তারের নির্মাণ পৃথক কন্ডাক্টর এবং আশেপাশের পরিবেশের মধ্যে বৈদ্যুতিক বিচ্ছেদ প্রদান করে। তালিকাভুক্ত ইনসুলেশন বেধ কন্ডাকটর ক্রস-সেকশনের সাথে পরিবর্তিত হয়, যা নির্দিষ্টকরণকে উদ্দেশ্যযুক্ত সার্কিট প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করার অনুমতি দেয়।
450/750V রেটিং এই কেবলটিকে একটি সাধারণ লো-ভোল্টেজ নিয়ন্ত্রণ এবং সহায়ক তারের পরিসরের মধ্যে রাখে। এটি উচ্চ-ভোল্টেজ ট্রান্সমিশনের জন্য নির্বাচিত পাওয়ার তারের বিকল্প হিসাবে নয় বরং বৈদ্যুতিক নিয়ন্ত্রণ এবং পর্যবেক্ষণ সার্কিটের উদ্দেশ্যে। চূড়ান্ত নির্বাচন সম্পূর্ণ সার্কিটের ভোল্টেজ, বর্তমান, ইনস্টলেশন এবং সরঞ্জামের প্রয়োজনীয়তা অনুসরণ করা উচিত।
কপার পিভিসি ফ্লেক্সিবল কন্ট্রোল কেবল কন্ট্রোল এবং অক্জিলিয়ারী সার্কিটে ব্যবহার করা হয় যেখানে ওয়্যারিং রুটে ক্যাবিনেট, ইকুইপমেন্ট কানেকশন বা ইনস্টলেশনের সময় সহজে হ্যান্ডলিং প্রয়োজন এমন অন্যান্য অবস্থান অন্তর্ভুক্ত থাকে।
1. পাওয়ার ইন্ডাস্ট্রি: পাওয়ার ডিস্ট্রিবিউশন রুমে কন্ট্রোল ক্যাবিনেট, জেনারেটর-সেট কন্ট্রোল ওয়্যারিং এবং সাবস্টেশনের জন্য সেকেন্ডারি সিগন্যাল সার্কিট।
2. ইন্ডাস্ট্রিয়াল অটোমেশন: প্রোডাকশন-লাইন ইকুইপমেন্ট, মেশিন টুলস, ফ্যান, ওয়াটার পাম্প এবং শুকানোর সরঞ্জামের জন্য অভ্যন্তরীণ নিয়ন্ত্রণ ওয়্যারিং।
3. বিল্ডিং সহায়ক প্রকল্প: কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ মডিউল, লিফট নিয়ন্ত্রণ ক্যাবিনেট, ভূগর্ভস্থ মেশিন রুম এবং বিল্ডিং আলো সংযোগ ব্যবস্থা।
4. মেটালার্জিকাল ম্যানুফ্যাকচারিং: শিল্প কর্মশালায় উত্পাদন সরঞ্জামের জন্য স্বয়ংক্রিয় অপারেশন কনসোল এবং সিগন্যাল সংযোগ।
5. সাধারণ সহায়ক প্রকল্প: অগ্নি-সুরক্ষা সংযোগ সরঞ্জাম এবং পরিবেশ-সুরক্ষা স্যুয়ারেজ-ট্রিটমেন্ট সরঞ্জামের জন্য বৈদ্যুতিক নিয়ন্ত্রণ সার্কিট।
কন্ট্রোল ক্যাবিনেট এবং সরঞ্জামগুলিতে প্রায়ই সীমিত স্থানের মধ্যে একাধিক টার্মিনাল, উপাদান এবং তারের রুট থাকে। আটকে থাকা কন্ডাক্টর তারের রুট করা এবং বন্ধ করা সহজ করে তোলে যেখানে একটি অনমনীয় কন্ডাক্টর পরিচালনা করা কম সুবিধাজনক হবে।
কন্ট্রোল সার্কিট সব একই কন্ডাক্টর ক্রস-সেকশন প্রয়োজন হয় না। 0.5mm² থেকে 6mm² পর্যন্ত উপলব্ধ মাপগুলি তারের স্পেসিফিকেশনকে সার্কিটের প্রয়োজনীয়তা, ইনস্টলেশনের অবস্থা এবং সংযুক্ত সরঞ্জামগুলির বৈদ্যুতিক বৈশিষ্ট্যগুলির সাথে মিলিত হতে দেয়৷
একটি মাল্টি-কোর তারের ব্যবহার সংশ্লিষ্ট নিয়ন্ত্রণ এবং পর্যবেক্ষণ সার্কিট সংগঠন সহজ করতে পারে. মূল পরিমাণ প্রয়োজনীয় সংকেত সংখ্যা, অতিরিক্ত সার্কিট এবং সরঞ্জামের তারের বিন্যাস থেকে নির্ধারণ করা উচিত।
কন্ডাক্টর প্রতিরোধ এবং নিরোধক বেধ পরিমাপযোগ্য পরামিতি যা নির্দিষ্ট তারের নির্মাণের বিরুদ্ধে পরীক্ষা করা যেতে পারে। প্রকল্প সংগ্রহের জন্য, প্রয়োজনীয় ক্রস-সেকশন, মূল কনফিগারেশন এবং প্রযোজ্য প্রযুক্তিগত ডকুমেন্টেশন উত্পাদন বা চালানের আগে নিশ্চিত করা উচিত।
নিয়ন্ত্রণ তারের সংগ্রহের জন্য, গুণমান মূল্যায়ন শুধুমাত্র উপস্থিতির পরিবর্তে সনাক্তযোগ্য উপাদানের বৈশিষ্ট্য এবং পরিমাপযোগ্য উত্পাদন পরামিতির উপর ফোকাস করা উচিত। প্রযোজ্য পণ্যের প্রয়োজনীয়তা অনুযায়ী কন্ডাক্টর নির্মাণ, কন্ডাকটর প্রতিরোধ, নিরোধক মাত্রা এবং সমাপ্ত-তারের পরিদর্শন প্রাসঙ্গিক চেক অন্তর্ভুক্ত করতে পারে।
Qiancheng প্রোজেক্ট নির্বাচনের জন্য পণ্যের স্পেসিফিকেশন এবং সম্পর্কিত প্রযুক্তিগত তথ্য প্রদান করতে পারে। বাল্ক বা প্রকল্পের অর্ডারের জন্য, অর্ডার প্রক্রিয়াকরণের আগে প্রয়োজনীয় মডেল, কন্ডাক্টর ক্রস-সেকশন, মূল পরিমাণ, তারের দৈর্ঘ্য, প্যাকেজিং এবং ডকুমেন্টেশন নিশ্চিত করা উচিত।
এই ধরনের কন্ট্রোল তারের নির্বাচন করার সময়, কন্ডাক্টরের আকার স্বাধীনভাবে নির্বাচন করার পরিবর্তে বেশ কয়েকটি পরামিতি একসাথে বিবেচনা করা উচিত।
1. কন্ডাক্টর ক্রস-সেকশন: বৈদ্যুতিক লোড, সার্কিট ফাংশন এবং প্রযোজ্য তারের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
2. কোর পরিমাণ: নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সহায়ক সার্কিটের সংখ্যা নির্ধারণ করুন যা কেবল দ্বারা বহন করা প্রয়োজন।
3. ইনস্টলেশন পদ্ধতি: ক্যাবিনেট, ট্রে, নালী বা সরঞ্জাম সংযোগের মাধ্যমে কেবলটি রাউট করা হবে কিনা তা পরীক্ষা করুন এবং প্রয়োজনীয় নমনীয়তা বিবেচনা করুন।
4. বৈদ্যুতিক পরামিতি: সংযুক্ত কন্ট্রোল সিস্টেমের প্রয়োজনীয়তার বিরুদ্ধে রেট করা ভোল্টেজ এবং অনুমোদিত কন্ডাকটর প্রতিরোধের নিশ্চিত করুন।
5. প্রজেক্ট ডকুমেন্টেশন: ইঞ্জিনিয়ারিং বা এক্সপোর্ট অর্ডারের জন্য, শিপমেন্টের আগে প্রয়োজনীয় স্পেসিফিকেশন শীট, পরিদর্শন রেকর্ড এবং অন্যান্য প্রযুক্তিগত নথি নিশ্চিত করুন।
রেট করা ভোল্টেজ হল 450/750V। তারের PVC নিরোধক সহ আটকে থাকা তামার কন্ডাক্টর ব্যবহার করে এবং এটি কম-ভোল্টেজ নিয়ন্ত্রণ এবং সহায়ক সার্কিটের উদ্দেশ্যে।
স্পেসিফিকেশন টেবিলটি 0.5mm² থেকে 6mm² পর্যন্ত নামমাত্র ক্রস-সেকশন কভার করে। প্রকৃত নির্বাচন বৈদ্যুতিক প্রয়োজনীয়তা এবং নিয়ন্ত্রণ সার্কিটের ইনস্টলেশন অবস্থার উপর ভিত্তি করে হওয়া উচিত।
হ্যাঁ। কন্ডাক্টরের ব্যাস, পিভিসি ইনসুলেশন বেধ এবং 20℃ ডিসি কন্ডাক্টর প্রতিরোধ সহ প্রযোজ্য কন্ডাক্টরের আকার এবং তারের কনফিগারেশনের জন্য প্রযুক্তিগত তথ্য প্রদান করা যেতে পারে।
এটি পাওয়ার ডিস্ট্রিবিউশন কন্ট্রোল ক্যাবিনেট, ইন্ডাস্ট্রিয়াল অটোমেশন ইকুইপমেন্ট, লিফট কন্ট্রোল সিস্টেম, সেন্ট্রাল এয়ার-কন্ডিশনিং কন্ট্রোল, ধাতুবিদ্যার সরঞ্জাম এবং পরিবেশগত-সুরক্ষা বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় ব্যবহার করা যেতে পারে।
প্রথমে রেট করা ভোল্টেজ, কন্ডাক্টর ক্রস-সেকশন, প্রয়োজনীয় মূল পরিমাণ, ইনস্টলেশন রুট এবং পরিবেশগত অবস্থা নিশ্চিত করুন। তারের স্পেসিফিকেশন তারপর সিস্টেমের বৈদ্যুতিক এবং যান্ত্রিক প্রয়োজনীয়তার সাথে মিলিত হতে পারে।
তারের দৈর্ঘ্য এবং কনফিগারেশন প্রয়োজনীয়তা প্রকল্প অনুযায়ী আলোচনা করা যেতে পারে. অ-মানক অর্ডারের জন্য, প্রয়োজনীয় কন্ডাকটর আকার, মূল পরিমাণ, দৈর্ঘ্য, প্যাকেজিং এবং প্রযুক্তিগত ডকুমেন্টেশন উৎপাদনের আগে নিশ্চিত করা উচিত।
